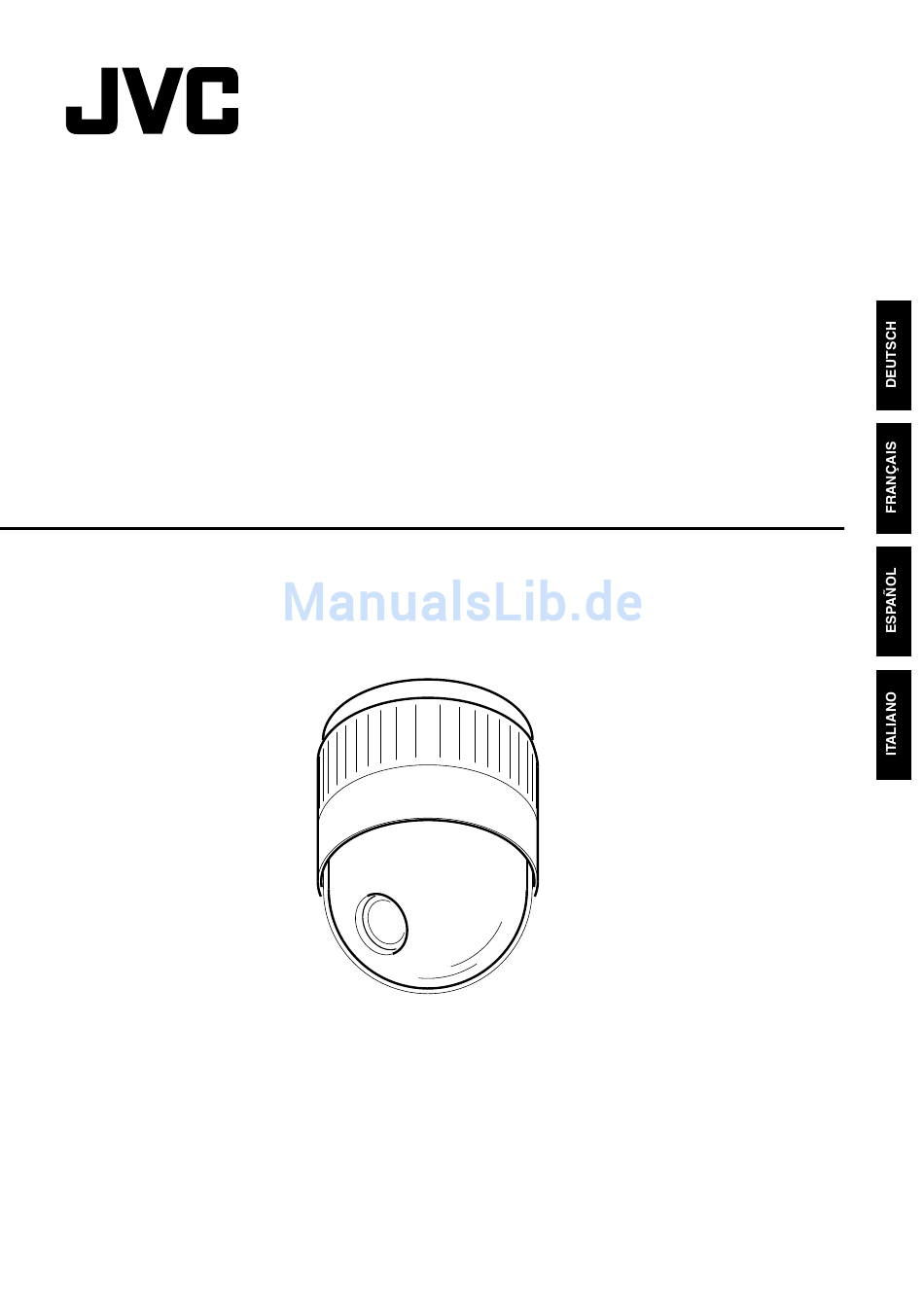

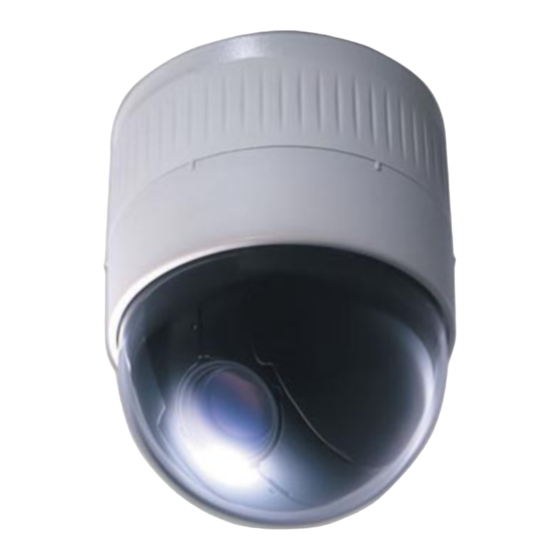

- Seite 1 DOME-FARBKAMERA CAMERA DE TYPE DOME CÁMARA TIPO CÚPULA TELECAMERA A DUOMO TK-C655 BEDIENUNGSANLEITUNG MANUEL D’INSTRUCTIONS TK-C676 INSTRUCCIONES ISTRUZONI TK-C655 Ver.(C) TK-C676 Ver.(B) LWT0201-001C...
-
Seite 2: Inhaltsverzeichnis
180°/Sek. erlaubt schnelles Rückstellen auf eine vorbestimmte Position. CCD-Chip mit hoher Empfindlichkeit und lichtstarkes Zoomobjektiv TK-C655: Der CCD-Chip bietet eine um nahezu 70 % er- höhte Empfindlichkeit und ein lichtstarkes Objek- tiv (Lichtstärke 1,6 bei vollständig ausgezoomtem (WIDE) Objektiv). Somit erreicht die Kamera eine... -
Seite 3: Mitgeliefertes Zubehör
Mitgeliefertes Zubehör DOME-FARBKAMERA CAMERA DE TYPE DOME CÁMARA TIPO CÚPULA TELECAMERA A DUOMO TK-C655 BEDIENUNGSANLEITUNG MANUEL D’INSTRUCTIONS TK-C676 INSTRUCCIONES ISTRUZONI TK-C655 Ver.(C) TK-C676 Ver.(B) Schraube LWT0201-001A-H (M3 × 12 mm) Kabelklemme Für die Kabelklemme Bedienungsanleitung Halter für Deckenanbringung 4-pol. 6-pol. -
Seite 4: Vorsichtsmaßregeln Zur Einwandfreien Handhabung
Einleitung Vorsichtsmaßregeln zur einwandfreien Handhabung ● Das System bei Nichtgebrauch ausschalten, um Strom zu ● Bei der automatischen Blendensteuerung arbeitet die sparen. Blendensteuertaste unter bestimmten Lichtverhältnissen ggf. ● Diese Kamera ist ausschließlich für den Innengebrauch nicht (wenn z.B. keine ausreichende Beleuchtung erzielt vorgesehen und darf nicht im Freien verwendet werden. -
Seite 5: Voreingestellte Zoompositionen
Hinweise zu Bauteilen, die Abnutzung unterliegen Zoomen Die nachfolgend aufgelisteten Bauteile sind Abnutzungs- Wird im manuellen Betrieb der Zoomvorgang bei nahezu einwirkungen ausgesetzt und müssen nach Ablauf ihrer vollständig eingezoomter Position (TELE) beendet oder Nutzungsdauer oder Nutzungshäufigkeit ausgetauscht wer- eine voreingestellte Zoomposition gewählt, kann sich die den. -
Seite 6: Anschlussherstellung Und Installation Bedienungselemente, Anschlüsse Und Anzeigen
Anschlussherstellung & Installation Bedienungselemente, Anschlüsse und Anzeigen Deckenhalter Schutzgehäuse Pin 1 des Alarmausgangs (AN24) Pin 1 des CONTROL-Anschlusses (CN22) Pin 1 des ALARM I/O-Anschlusses (CN23) Pin1 des Alarmeingangs (CN26) (Anschlussseite) (Pin-Anordnung) [VIDEO OUT] Koaxialbuchse Alarmeingangs-/ausgangsanschlüsse (CN23) Ausgangsbuchse für VBS-Signal (1 Vss) mit einer Aus- Mit Eingang und Ausgang für Alarm 1. - Seite 7 & ⁄ (Einstellschalterseite) Schutzgehäuse Steckverbinder Zum Schutz gegen Wassertropfen. Die Gummikappe auf- Mit der Kamerabuchse des Deckenhalters verbinden. schneiden und das Kabel durch die Schlitze führen. & ☞ Sicherungsdraht S. 14 Am Haken des Deckenhalters anbringen. Kamerabuchse Kameraklemmbügel Mit dem Steckverbinder der Kamera verbinden.
-
Seite 8: Mehrfachkamera-System
Anschlussherstellung & Installation Mehrfachkamera-System System einschließlich Steuerpult RM-P2580 Die folgende Abbildung zeigt eine Konfiguration für bis zu acht Kameras (bis zu 100 Positionen je Kamera). TK-C655/ Steuersignalkabel Bitte vor der Systemanschlussherstellung beachten: TK-C676 Koaxialkabel • Vor der Anschlussherstellung alle Geräte ausschalten. -
Seite 9: System Mit Einer Anderen Steuereinheit Als Steuerpult Rm-P2580
System mit einer anderen Steuereinheit als Steuerpult RM-P2580 MEMO Für das Steuersignalkabel ist eine beidseitige Abschlussschaltung erforderlich. Die kürzestmögliche Kabellänge für die Abstand- srohre der Geräte ohne Abschlussschaltung (Kameras und der Fernsteuereinheit) wählen. Bei zu großer Kabellänge kann es zu Steuerbeeinträchtigungen kommen. -
Seite 10: Anschlussherstellung Und Installation
Wenn auf die Kamera oder die Anschlusskabel starke elektromagnetische oder magnetische Wellen einwirken (z.B. in der Nähe eines Sendegeräts, Elektromotors, Transformators etc.), können Störeinstreuungen und Farbverschiebungen auftreten. Zum Betreiben von Farbkamera TK-C655 oder TK-C676 ist eine Steuereinheit (nicht mitgeliefert) erforderlich. Weitere Angaben zu einer geeigneten Steuereinheit erhalten Sie bei Ihrem Fachhändler oder Kundendienst. - Seite 11 Zweifach verdrillte Kabel verwenden. ●Duplex ●Simplex Wenn die Kamera im vollen Duplex-Protokoll gesteuert Wenn die Kamera im Simplex-Protokoll gesteuert wird, wird, muss Schalter 5 auf OFF gestellt werden. muss Schalter 5 auf ON gestellt werden. Kamera Steuereinheit Kamera Steuereinheit RX– TX–...
-
Seite 12: Schaltereinstellungen
Anschlussherstellung und Installation Schaltereinstellungen Die Schaltereinstellungen am Deckenhalter müssen vor der Installation der Kamera vorgenommen werden. Die Einstellungen schwanken je nach Systemkonfiguration. Erforderliche Schaltereinstellungen Schalter 1 Nicht belegt (auf OFF stellen) Schalter 2 Schalter 3 DISP Schalter 4 PROTOCOL(1) Schalter 5 PROTOCOL(2) Schalter 6 SYNC Schalter 7 Nicht belegt (auf OFF stellen) Schalter 8 RX TERM... - Seite 13 Erforderliche Schaltereinstellungen Einerstelle Zehnerstelle ● Geräte-ID MEMO Wird diese Kamera in einem Mehrfachkamera-System In einem Mehrfachkamera-System einschließlich Steuerpult RM- einschließlich Steuereinheit (wie RM-P2580) eingesetzt, P2580 sind die Kameras mittels eines Steuerkabels in Reihe muss jeder Kamera eine Geräte-ID-Nummer zugewiesen geschaltet. Dementsprechend ist das System bereits bei einer inkorrekten Geräte-ID-Einstellung nicht mehr betriebsfähig.
-
Seite 14: Kabelanschlüsse
Kabel durch einen spritzwasserfesten Schut- das Haushaltsnetz (230 V Wechselstrom) anschließen. Andern- zschlauch geführt werden. falls kann das Gerät schwer beschädigt werden. TK-C655 : Unbedingt einen spritzwasserfesten Schut- ● Die Versorgungsleitung mit 24 Volt Wechselstrom muss ge- zschlauch anbringen. Der maximale Durchmesser gen die Hauptleitung isoliert sein. -
Seite 15: Arbeitsweise Des Alarmausgangs
☞ Koaxialkabel Alarmsignalkabel S. 6 Bei Verwendung eines RG-59 Koaxialkabels. Alarmausgang (CN24) Hier das mitgelieferte 4-polige Ein RG-11 Koaxialkabel kann nicht direkt Alarmsignalkabel anschließen. angeschlossen werden. Soll ein solches Kabel verwendet werden, ein RG-59 Kabel an die Kamera anschließen und mit dem RG-11 Kabel verbinden. Alarm-Eingang/Ausgang (CN23) Das Koaxialkabelende muss wie nachfolgend gezeigt vorbereitet werden. -
Seite 16: Installation Des Deckenhalters
Anschlussherstellung & Installation Installation des Deckenhalters An Strebe oder Träger Einen Sicherungsdraht anbringen. Einen Sicherungsdraht an dem Deckenhalter und einem Deckenträger etc. anbringen, um ein Herunterfallen des Halters zu verhindern. Zuerst den Sicherungsdraht durch die Öse des Halters führen (siehe die linke Abbildung). Öse für Sicherungsdraht MEMO... - Seite 17 Deckenhalter Sicherstellen, dass die Halteschraube Halteschraube gelöst ist. Die Kamera kann nicht am Deckenhalter angebracht werden, wenn die Halteschraube bereits festgezogen ist. Kamera Kameraklemmbügel Die Kamera anpassen. Die Position des Kameraklemmbügels und der Halte- schraube überprüfen und die Kamera am Deckenhalter anpassen.
-
Seite 18: Sonstiges
Sonstiges Den Versenkeinbauhalter (optionales Zubehör WB-S575) anbringen Der Versenkeinbauhalter (optionales Zubehör WB-S575) ermöglicht den versenkten Einbau in einer Zwischendecke etc. mit einer zulässigen Dicke zwischen 5 mm und 31 mm. Eine geeignete Einbauöffnung mit 200 mm Du- Einbauöffnung rchmesser herstellen. 3 Positionen Den Versenkeinbauhalter vorbereiten. - Seite 19 Bohrungen für Die Kabel am Deckenhalter anbringen. ☞ Verankerungsschrauben S. 14 “Anschlusskabel”. Am Deckenhalter einen Sicherungsdraht befestigen. Den Sicherungsdraht an einer Deckenstrebe oder einem Decken- träger etc. anbringen, um ein Herunterfallen des Deckenhalters zu verhindern. Den Sicherungsdraht zuerst am Deckenhalter (an dessen Sicherungsdrahtöse) befestigen.
-
Seite 20: Den Versenkeinbauhalter (Optionales Zubehör Wb-S575) Entfernen
Sonstiges Den Versenkeinbauhalter (optionales Zubehör WB-S575) entfernen <Vor dem Ausbau die Ausklinkmarkierungen sorgfältig überprüfen> Die Deckenringblende entfernen. An der Ringblende ziehen und die beiden Haken entfernen. Die Kamera deinstallieren. In umgekehrter Reihenfolge wie bei der Installation vorgehen. ☞ S. 18. “Installation der Kamera”. Einbaubügel Die Bügelschrauben des Versenkeinbauhalters entfernen. -
Seite 21: Fehlersuche
Fehlersuche Störung Mögliche Ursache (Beschreibung) Abhilfe Liegt eine einwandfreie Anschlussverbindung zwischen Ausschließlich geeignete Kabel (Länge, Kein Kamerabildsignal. Stromquelle und Kamera vor? Querschnitt etc.) verwenden. (Bei zu langem Kabel oder ungeeignetem (Sicherstellen, dass die Kamera bei Kabelquerschnitt kann sich der Kabelwiderstand ggf. Betrieb mit konstanter Nennleistung erhöhen, so dass die erforderliche Nennspannung nicht versorgt wird.) -
Seite 22: Technische Daten
Sonstiges Technische Daten ■ Kamera ■ Objektiv Bildwandler : 1/4 Zoll. Interline Transfer-CCD TK-C655 : Zoomverhältnis mit 752 (H) x 582 (V) Pixeln. Ca. 25fach (ca. 250fach mit elektronischem Zoom) Syncsignal : Internes netzverkoppeltes Syncsignal : Brennweite 3,8 mm bis 95 mm... - Seite 23 ■ Außenabmessungen [Einheit: mm] ■ Deckeneinbauöffnung (40) ( φ 75) Schrauben positionen Schrauben positionen φ 152 ■ WB-S575 ■ Abmessungen bei Verwendung von WB-S575 (Versenkeinbauhalter + Deckenringblende) 200 (Einbauöffnungsdurchmesser) Einbaumarkierung für Deckenhalter Verankerungsschraube (M8 bis M10) Haken für Deckenringblende (x 2) Ovale Bohrung (2-12 x 16) für Verankerungsschraube Deckenringblende...
- Seite 24 CAMERA DE TYPE DOME TK-C655 MANUEL D’INSTRUCTIONS TK-C655 Ver.(C) TK-C676 Ver.(B) TK-C676...
- Seite 47 CÁMARA TIPO CÚPULA TK-C655 INSTRUCCIONES TK-C655 Ver.(C) TK-C676 Ver.(B) TK-C676...
- Seite 70 TELECAMERA A DUOMO TK-C655 ISTRUZONI TK-C655 Ver.(C) TK-C676 Ver.(B) TK-C676...
- Seite 93 LWT0201-001C © 2006 Victor Company of Japan, Limited...
