HINWEIS: Der Verdrehanschlag (7) wird bei herausgezogenem An-
schlagbolzen (8) deaktiviert. Somit kann die Schutzhaube (11) über
den Verdrehanschlag (7) hinaus gedreht werden.
Griff (10) abschrauben und Schutzhaube (11) wie im Bild gezeigt ver-
drehen.
Keilriemen (12) aushängen und die Trennvorrichtung abnehmen.
67

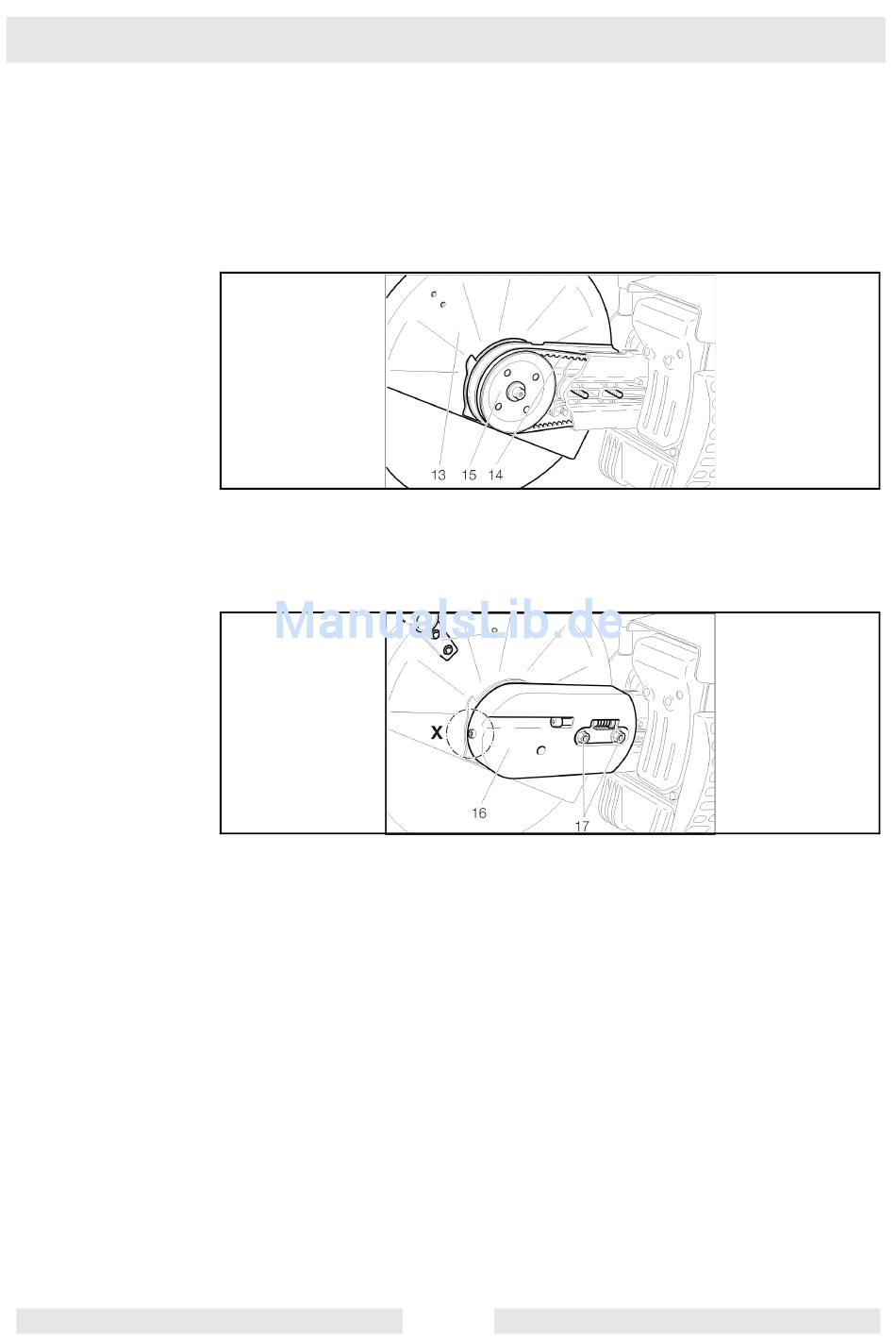

Trennvorrichtung (13) in Außenposition an die Getriebearmaufnahme
drücken.
Keilriemen (14) über die Keilriemenscheibe (15) führen.
68
Abdeckung (16) aufsetzen.
Muttern (17) aufschrauben und handfest festziehen.
Keilriemen spannen, siehe Kapitel „Keilriemen spannen/Spannung
prüfen".
Schraube (Detail X, nur bei BTS 1140L3) hineindrehen und festziehen.
Muttern (17) mit dem Kombischlüssel festziehen.
Griff (18) gemäß Abbildung wieder montieren.
ACHTUNG:
Nach jedem Umbau der Trennvorrichtung wird die Drehrichtung der
Trennscheibe geändert!
Diamant-Trennscheiben müssen der Drehrichtung entsprechend mon-
tiert werden!
65
Wartungsarbeiten
