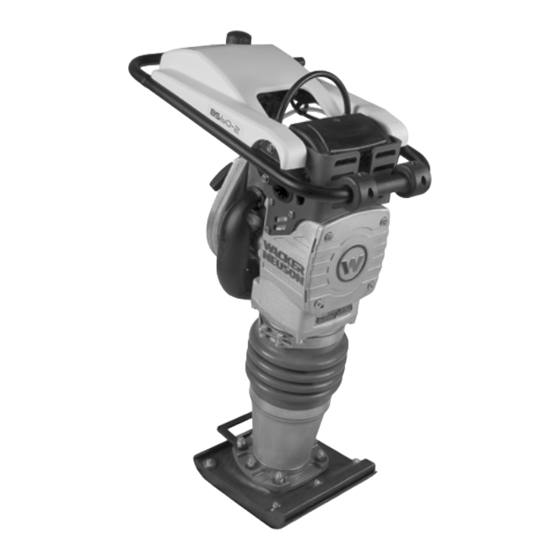

Wacker Neuson BS 60-2 Betriebsanleitung

Stampfer
Vorschau ausblenden Andere Handbücher für BS 60-2:
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung
Stampfer
BS 60-2
BS 70-2
0175279de 005
0910

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wacker Neuson BS 60-2

Inhaltszusammenfassung für Wacker Neuson BS 60-2

  • Seite 1 Betriebsanleitung Stampfer BS 60-2 BS 70-2 0175279de 005 0910...
  • Seite 2 Diese Publikation darf vom Erstkäufer der Maschine fotokopiert werden. Jede andere Art der Reproduktion ist ohne ausdrückliche schriftliche Genehmigung von Wacker Neuson Corporation untersagt. Jede von der Wacker Neuson Corporation nicht genehmigte Art der Reproduktion oder Verteilung stellt einen Verstoß gegen die geltenden Urheberrechte dar. Verletzungen werden strafrechtlich verfolgt.
  • Seite 3 Veränderungen vor, wenn diese zur Verbesserung der Leistung oder Sicherheitsstandards der Maschinen dienen. Die in diesem Handbuch enthaltenen Informationen basieren auf Maschinen, die bis zum Zeitpunkt der Drucklegung hergestellt wurden. Die Wacker Neuson Corporation behält sich das Recht auf unangekündigte Änderungen dieser Informationen vor.
  • Seite 4 Gefahr von schweren Verletzungen für den Bediener und andere Personen im Arbeitsbereich Dauerhafte Schäden an der Maschine, die nicht von der Garantie gedeckt wer- Bei Fragen bezüglich zugelassener und nicht zugelassener Komponenten, Zube- hörteile oder Modifizierungen wenden Sie sich bitte an Ihren Wacker Neuson-Hän- dler. wc_tx001477de.fm...

  • Seite 5: Inhaltsverzeichnis

    BS 60-2, BS 70-2 Inhaltsverzeichnis Vorwort Sicherheitsvorschriften Sicherheitsangaben in dieser Betriebsanleitung ........7 Beschreibung und Zweckbestimmung der Maschine ......8 Betriebssicherheit ................10 Sicherheit beim Gebrauch von Verbrennungsmotoren ...... 12 Service-Sicherheit ................14 Aufkleber Aufkleberstellen .................. 16 Bedeutungen der Aufkleber ..............17 Heben und Transport Heben und Transport .................
  • Seite 6 Inhaltsverzeichnis BS 60-2, BS 70-2 Leerlauf-Geschwindigkeit einstellen ............33 Langfristige Lagerung ................34 Fehlersuche Technische Daten Stampfer ....................37 Geräuschmessungen ................38 Vibrationsmessungen ................38 Abmessungen ..................39 wc_bo0175279de_004TOC.fm...

  • Seite 7: Sicherheitsvorschriften

    BS 60-2, BS 70-2 Sicherheitsvorschriften Sicherheitsvorschriften Sicherheitsangaben in dieser Betriebsanleitung Diese Betriebsanleitung enthält Sicherheitsvorschriften Kategorien: GEFAHR, WARNUNG, VORSICHT, HINWEIS und ANMERKUNG. Diese sind zu befolgen, damit die Gefahr von Verletzung, Beschädigung der Ausrüstung oder nichtfachgerechtem Service verringert wird. Dies ist ein Sicherheits-Warnsymbol, das vor möglicher Verletzungsgefahr warnt.

  • Seite 8: Beschreibung Und Zweckbestimmung Der Maschine

    BS 60-2, BS 70-2 Beschreibung und Zweckbestimmung der Maschine Bei dieser Maschine handelt es sich um einen Vibrationsstampfer. Der Vibrationsstampfer von Wacker Neuson besteht aus einem Kraftstoff- oder Dieselmotor, einer Kupplung, einem Kraftstofftank, einem federgeladenen Stampfsystem, einem Stampfeinsatz und einem Handgriff. Der Motor überträgt Leistung über das Stampfsystem und den Stampfeinsatz und erzeugt Schlagkraft zum Verdichten des Bodens.

  • Seite 9: Sicherheitsvorschriften

    BS 60-2, BS 70-2 Sicherheitsvorschriften • Verletzungen aufgrund falscher Hebetechnik oder Bedienungsmethoden Zum eigenen Schutz und zum Schutz anderer Personen sicherstellen, dass die Sicherheitshinweise in diesem Handbuch vor Inbetriebnahme der Maschine genau gelesen und verstanden wurden. wc_si000474de.fm...

  • Seite 10: Betriebssicherheit

    Sicherheitsvorschriften BS 60-2, BS 70-2 Betriebssicherheit Vertrautheit mit der Maschine und ordnungsgemäße Schulung sind Voraussetzungen für einen sicheren Betrieb. Maschinen, die falsch oder von ungeschultem Personal betrieben werden, können eine WARNUNG Gefahr darstellen. Die Bedienungsanleitungen in diesem Handbuch und im Motorenhandbuch durchlesen, um sich mit der Position und richtigen Verwendung der Bedienelemente vertraut zu machen.
  • Seite 11 BS 60-2, BS 70-2 Sicherheitsvorschriften 1.3.6 Die Wirksamkeit von Stellteilen (Bedienelementen) darf NICHT unzulässig beeinflußt oder aufgehoben werden. 1.3.7 NIEMALS Motor durch Starterklappe abschalten. 1.3.8 Das Betreiben des Gerätes in explosionsgefährdeter Umgebung ist verboten. 1.3.9 Vor Inbetriebnahme der Maschine IMMER erst die Verfahren in der Bedienungsanleitung durchlesen und diese jederzeit beachten.

  • Seite 12: Sicherheit Beim Gebrauch Von Verbrennungsmotoren

    Sicherheitsvorschriften BS 60-2, BS 70-2 1.3.23 Die Maschine auf keinen Fall zur Reinigung kippen. Sicherheit beim Gebrauch von Verbrennungsmotoren WARNUNG Verbrennungsmotoren stellen während des Betriebs und beim Auftanken eine besondere Gefahr dar. Nichtbeachtung der Warnhinweise und Sicherheitsrichtlin- ien kann zu schweren oder tödlichen Verletzungen führen.
  • Seite 13 BS 60-2, BS 70-2 Sicherheitsvorschriften Beim Auftanken der Maschine: • Verschütteten Kraftstoff sofort aufwischen. • Den Kraftstofftank in einem gut ventilierten Bereich auffüllen. • Nach dem Auftanken den Kraftstofftankdeckel wieder anbringen. • Nicht rauchen. • Keine heißen oder laufenden Motoren auftanken.

  • Seite 14: Service-Sicherheit

    Sicherheitsvorrichtungen vertraut machen. • Nur geschultes Personal darf die Fehlersuche und -behebung an der Maschine ausführen. • Falls zusätzliche Schulung erforderlich ist, die Wacker Neuson Corporation verständigen. Bei Wartungs- oder Instandhaltungsarbeiten an der Maschine: • Diese Maschine nicht von unzureichend geschulten Personen warten oder instand halten lassen.
  • Seite 15 1.5.11 IMMER Motorkühlrippen von Verschmutzungen reinigen. 1.5.12 Wenn Ersatzteile für diese Maschien benötigt werden, nur Teile von Wacker Neuson verwenden bzw. Teile, die dem Original in Bezug auf Abmessungen, Typ, Stärke und Material genau entsprechen. 1.5.13 An Maschinen mit Benzinmotoren vor Wartungsarbeiten IMMER die Zündkerze herausnehmen, um ein unbeabsichtigtes Starten zu...

  • Seite 16: Aufkleber

    Aufkleber BS 60-2, BS 70-2 Aufkleber Aufkleberstellen wc_si000475de.fm...

  • Seite 17: Bedeutungen Der Aufkleber

    BS 60-2, BS 70-2 Aufkleber Bedeutungen der Aufkleber Den Motor wie folgt starten: 1. Den Gashebel auf LEERLAUF stellen. 2. Den Luftreinigungskolben zehnmal drücken. 3. Choke schließen. 4. Das Starterseil ziehen, bis der Motor startet. 5. Den Gashebel auf SCHNELL stellen.
  • Seite 18 Aufkleber BS 60-2, BS 70-2 Warnung! Die Federn sind gespannt. Die Abdeckung langsam loslassen, damit die Feder nicht herausspringt. Das Reparaturhandbuch enthält Anleitungen zum Auseinanderbauen. Den Hebel nach vorne bewegen, um die Maschine anzuhalten. Den Hebel zurückziehen, um die Maschine zu bewegen.
  • Seite 19 BS 60-2, BS 70-2 Aufkleber Garantierter Schallleistungspegel in dB(A). Das Luftansaugsystem ist mit einem Wartungsan- zeiger versehen. Das Hauptpapierfiltereinsatz muß ersetzt werden, wenn der gelbe Anzeiger in der Nähe von oder innerhalb der roten Linie erscheint. Ein Typenschild mit Modellnummer, Artikelnummer, Versionsnummer und Seriennummer ist an jedem Gerät angebracht.
  • Seite 20 Für den Stampfermotor ist ein Zweitakt Kraftstoff/ Ölgemisch erforderlich (50:1). Bei Standard-Zweitaktöl ein Verhältnis von 50:1 verwenden. Bei Wacker Neuson Zweitaktöl oder einem anderen Öl von NMMA TC-W3-Spezifikation kann ein Verhältnis von 50:1 bis 100:1 verwendet wer- den. Dieser eingegossene Aufkleber enthält wichtige Sicherheits- und Betriebshinweise.

  • Seite 21: Bs 60-2, Bs 70-2 Heben Und Transport

    BS 60-2, BS 70-2 Heben und Transport Heben und Transport Heben und Transport S. Zeichnung: wc_gr007405 3.1.1 Beim Transport immer den Motor abstellen und Kraftstoffhahn schließen. 3.1.2 Zum Transport des Vibrationsstampfers nur geeignete Hebezeuge mit genügender Mindesttraglast verwenden. Siehe Typenschild für Gewicht des Geräts.

  • Seite 22: Betrieb

    Betrieb BS 60-2, BS 70-2 Betrieb Maschine zur erstmaligen Verwendung vorbereiten Maschine zur erstmaligen Verwendung vorbereiten Die Maschine zur erstmaligen Verwendung vorbereiten: 4.1.1 Sicherstellen, dass alles lose Verpackungsmaterial von der Maschine entfernt wurde. 4.1.2 Die Maschine und ihre Bestandteile auf Beschädigungen überprüfen.

  • Seite 23: Position Des Bedieners

    BS 60-2, BS 70-2 Betrieb Position des Bedieners Die Richtlinien beachten, um optimale Steuerung und Leistung bei minimaler Hand-/Armvibration zu erzielen. • Den Handgriff wie gezeigt ergreifen. Die Hand-/Armvibration (HAV) wurde für die gezeigte Hand-Positionierung optimi- ert. Die gemeldeten HAV-Pegel werden gemäß...

  • Seite 24: Betrieb

    Betrieb BS 60-2, BS 70-2 Vor dem Starten 4.4.1 Sicherheitshinweise lesen. 4.4.2 Korrektes Kraftstoffgemisch in den Tank einfüllen. 4.4.3 Stampfer soll auf lockere Böden oder Kiesmaterial gestellt werden. Stampfer NICHT auf harten Flächen wie Asphalt oder Beton anlassen. Anlassen S. Zeichnung: wc_gr007362 4.5.1...

  • Seite 25: Anhalten

    BS 60-2, BS 70-2 Betrieb Anhalten S. Zeichnung: wc_gr007362 4.6.1 Gashebel auf Leerlaufposition stellen (c2). 4.6.2 Zum Abstellen des Motors Gashebel über Arretierung drücken und in Stop-Stellung (c1) bringen. Der Motor schaltet ab und der Kraftstoffhahn schliesst sich. Notausschaltverfahren Verfahren Bei einem Ausfall oder Unfall der Maschine während des Betriebs ist...
  • Seite 26 Betrieb BS 60-2, BS 70-2 Notizen: wc_tx000921de.fm...

  • Seite 27: Wartung

    BS 60-2, BS 70-2 Wartung Wartung Periodischer Wartungsplan Die folgende Tabelle enthält die grundlegenden Wartungsarbeiten für die Maschine. Die mit einem Häkchen markierten Aufgaben können vom Bediener ausgeführt werden. Die mit einem Kästchen markierten Aufgaben bedürfen besonderer Schulung und Spezialgeräte.

  • Seite 28: Luftfilter Instandhaltung

    Wartung BS 60-2, BS 70-2 Luftfilter Instandhaltung S. Zeichnung: wc_gr001168 NIEMALS den Luftfilter mit Benzin oder anderen Lösungsmitteln mit niedrigem Brennpunkt reinigen. Feuer- und Explosionsgefahr. WARNUNG HINWEIS: NIEMALS Motor ohne Hauptpapierfiltereinsatz (b) laufen lassen. Führt zu schnellem Motorverschleiß. Wartungsanzeiger Das Luftansaugsystem ist mit einem Wartungsanzeiger (h) versehen.
  • Seite 29 BS 60-2, BS 70-2 Wartung wc_gr001168 wc_tx000926de.fm...

  • Seite 30: Öl Des Stampfers Prüfen Und Wechseln

    Wartung BS 60-2, BS 70-2 Öl des Stampfers prüfen und wechseln Hintergrund Schmieröl wird durch die Bewegung des Vibrationsstampfers im System verteilt. Während des Betriebs der Maschine gelangt das Öl durch die Bohrlöcher im Kolben von unten im Vibrationsstampfer in das Kurbelgehäuse.
  • Seite 31 BS 60-2, BS 70-2 Wartung 5.3.4 Das Sichtglas entfernen. Das Gewinde am Sichtglas reinigen und mit Teflonband umwickeln. 5.3.5 Öl durch die Öffnung am Sichtglas im Gehäuse auffüllen. 5.3.6 Die Maschine aufrichten, um den Ölstand zu prüfen. Genüg Öl auffüllen, dass das Sichtglas der aufrecht stehenden Maschine einen Ölstand von halb bis dreiviertel voll anzeigt.

  • Seite 32: Stampfeinsatz-Kleinmaterial

    Wartung BS 60-2, BS 70-2 Stampfeinsatz-Kleinmaterial S. Zeichnung: wc_gr005384 An neuen Geräten oder nach Ersetzen des Stampf-einsatzes, Befestigungsmuttern (a) nach den ersten 5 Betriebsstunden untersuchen und anziehen. Danach jede Woche wieder prüfen. Angegebene Drehmomentwerte befolgen. Gusseiserner Stampfeinsatz Kunststoff-Stampfeinsatz wc_gr005384 Drehmoment Ft.lbs.

  • Seite 33: Leerlauf-Geschwindigkeit Einstellen

    BS 60-2, BS 70-2 Wartung Leerlauf-Geschwindigkeit einstellen S. Zeichnung: wc_gr007402 Die richtige Leerlauf- und Betriebsgeschwindigkeit der Maschine ist dem Abschnitt Technische Daten zu entnehmen. Für eine optimale Genauigkeit bei der Leerlaufeinstellung einen Tachometer verwenden. 5.5.1 Den Schutz (c) entfernen. 5.5.1 Den Motor anlassen und auf Betriebstemperatur aufwärmen lassen.

  • Seite 34: Langfristige Lagerung

    Wartung BS 60-2, BS 70-2 Langfristige Lagerung Einführung Eine längere Einlagerung von Geräten setzt vorbeugende Wartungsmaßnahmen voraus. Diese Maßnahmen tragen zur Erhaltung der Maschinenbestandteile bei und stellen sicher, dass die Maschine zum zukünftigen Einsatz bereit ist. Auch wenn nicht alle dieser Maßnahmen auf diese Maschine zutreffen, so sind die...
  • Seite 35 BS 60-2, BS 70-2 Wartung • Für Dieselmotoren ein Stabilisierungsmittel mit einem Biozid verwenden, um das Wachstum von Bakterien und Pilzen einzuschränken oder zu verhindern. • Die richtige, d. h. vom Hersteller empfohlene, Menge Stabilisierungsmittel hinzufügen. Maschine lagern Die restlichen Maßnahmen zum Lagern der Maschine ausführen.

  • Seite 36: Fehlersuche

    Fehlersuche BS 60-2, BS 70-2 Fehlersuche Problem / Symptom Grund / Beseitigung Motor springt nicht an, oder • Kein Kraftstoff im Tank. stirbt ab. • Verschmutzte Zündkerze. Motor beschleunigt nicht, • Falsches Kraftstoffgemisch. Zu viel Öl. springt schlecht an oder läuft •...

  • Seite 37: Technische Daten

    BS 60-2, BS 70-2 Technische Daten Technische Daten Stampfer Motorleistung Zulässige Nettohöchstleistung gemäß 80/1269/EEC und ISO 3046-1. Der tatsächliche Leistungsausgang kann aufgrund spezifischer Betriebskonditionen variieren. Artikel-Nummer: BS 60-2 BS 70-2 0009417 0009424 0009421 0009425 0620612 0009427 Stampfer Motortyp WM80 Betriebsgeschwindigkeit...

  • Seite 38: Geräuschmessungen

    Vibrationsmessungen Die Produkte werden, soweit zutreffend, gemäß ISO 5349, EN1033 und EN500-4 auf das Hand-/Armvibrationsniveau (HAV) getestet. • HAV BS 60-2 = 7,6 m/s • HAV BS 70-2 = 6,8 m/s HAV-Ungewissheiten Die auf die Hand übertragene Vibration wurde gemäß ISO 5349-1 gemessen.

  • Seite 39: Abmessungen

    BS 60-2, BS 70-2 Technische Daten Abmessungen Maschine Artikel-Nummer mm (in.) mm (in.) 0009417 280 (11.02) 336 (13.25) BS 60-2 0009421 280 (11.02) 336 (13.25) 0620612 280 (11.02) 336 (13.25) 0009424 280 (11.02) 336 (13.25) BS 70-2 0009425 330 (12.99) 342 (13.45)
  • Seite 41 CE-KONFORMITÄTSERKLÄRUNG WACKER NEUSON CORPORATION, N92W15000 ANTHONY AVENUE, MENOMONEE FALLS, WISCONSIN USA BEVOLLMÄCHTIGTER VERTRETER FÜR DIE EUROPÄISCHE Axel Häret GEMEINSCHAFT WACKER NEUSON SE Preußenstraße 41 80809 München bescheinigt, daß das Baugerät: Art: Stampfer Maschinenfunktion: Diese Maschine ist zum Verdichten von bindigen, gemischten und körnigen Böden in räumlich beengten Verhältnissen vorgesehen.
  • Seite 42 Fax: +49 - (0)89-3 54 02-390 Wacker Neuson Corporation · N92W15000 Anthony Ave. · Menomonee Falls, WI 53051 · Tel. : (262) 255-0500 · Fax: (262) 255-0550 ·Tel. : (800) 770-0957 Wacker Neuson Limited - Room 1701–03 & 1717–20, 17/F. Tower 1, Grand Century Place, 193 Prince Edward Road West, Mongkok, Kowloon, Hongkong.
