Inbetriebnahme
7.1
Trennscheibe montieren
T01126D.fm

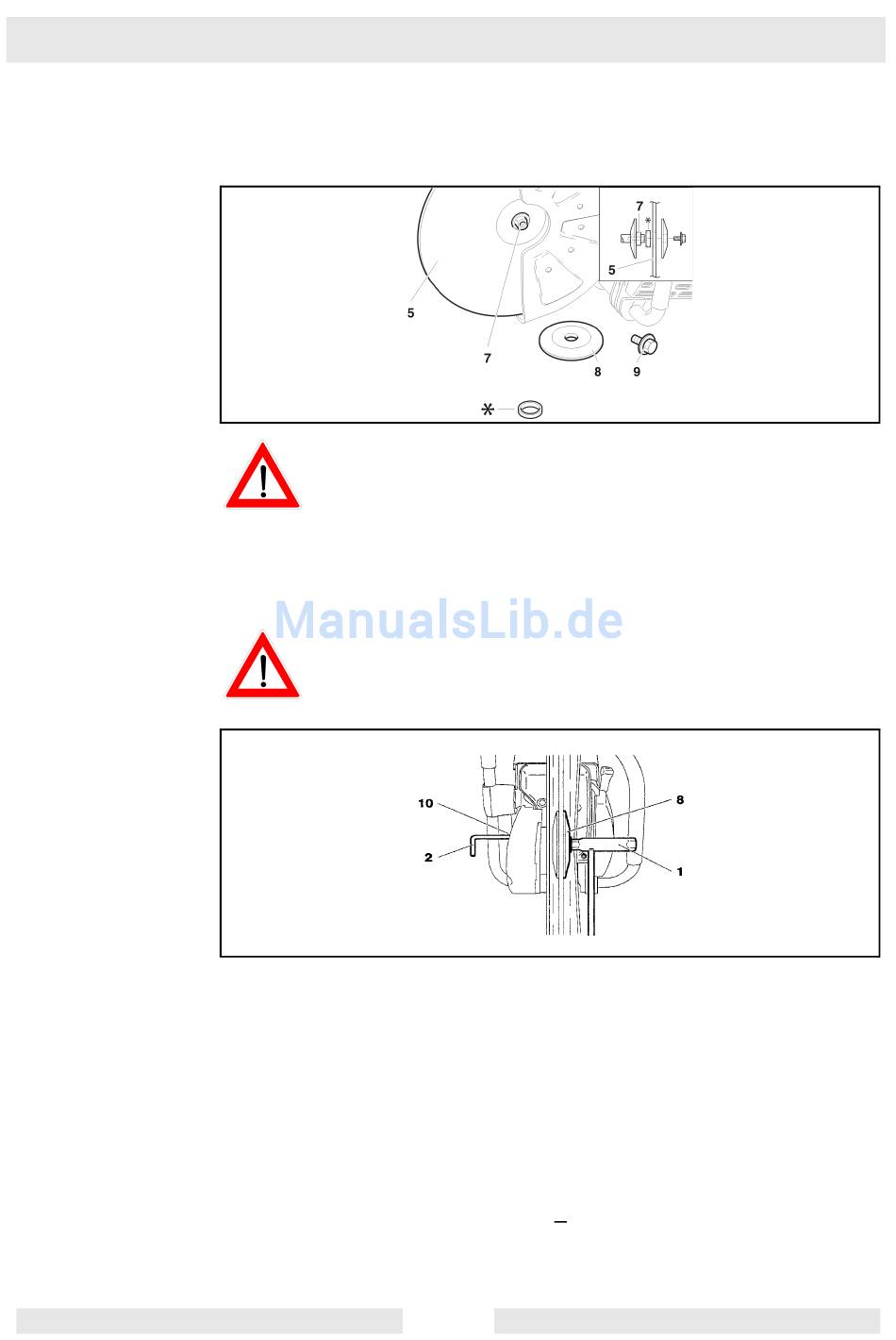

Trennschneider auf einen stabilen Untergrund setzen und folgende
Schritte für die Montage der Trennscheibe durchführen:
32
Trennscheibe auf Beschädigung prüfen, siehe SICHER-
HEITSHINWEISE. Schraube (9) abschrauben und Spann-
scheibe (8) abnehmen. Trennscheibe (5) auf die Welle (7)
setzen.
HINWEIS: Die Innenbohrung der Trennscheibe muss genau zur Welle
passen. Eine größere Innenbohrung muss mit einem Adapterring (*)
ausgeglichen werden.
ACHTUNG:
Bei Verwendung von Diamant-Trennscheiben unbedingt
die Drehrichtung beachten!
33
Spannscheibe (8) auf die Welle setzen, Schraube (32/9) mit hinein-
schrauben und von Hand festziehen.
Trennscheibe langsam drehen, bis in der Getriebearmbohrung (10)
die Arretierbohrung der Keilriemenscheibe zu sehen ist.
Winkelschraubendreher (2) ganz hineindrücken. Die Welle ist blo-
ckiert.
Schraube mit dem Kombischlüssel (1) festziehen.
HINWEIS: Schraube festziehen 30 + 2 Nm, da es sonst beim Trennen
zum Verdrehen der Trennscheibe kommen kann.
