Wartungsarbeiten
8.1

Keilriemen wechseln

T01127D.fm
50

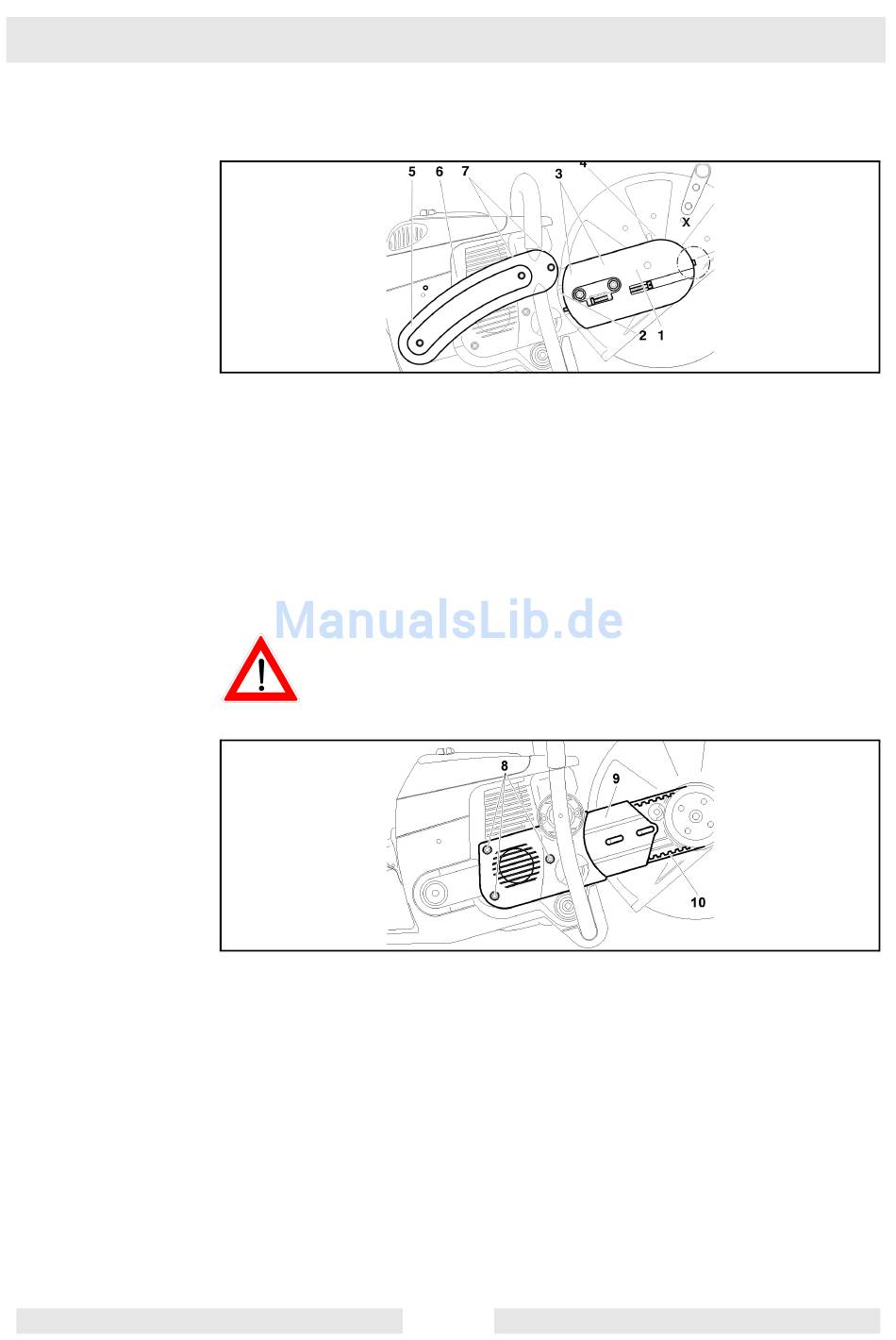

Muttern (3) lösen.
Spannschraube (1) lösen (gegen den Uhrzeigersinn), bis das Schrau-
benende (2) im Spalt zu sehen ist.
Schraube (Detail X, nur bei BTS 1140L3) lösen und herausschrauben.
Muttern (3) abschrauben und Abdeckung (4) abnehmen.
Schrauben (5) und (7) herausschrauben und die Seitenstrebe (6) ab-
nehmen.
HINWEIS:
Schraube (5) ist länger als Schrauben (7). Bei der Montage
Einbauposition beachten!
51
Schrauben (8) lösen und die Kurbelgehäuseabdeckung (9) abneh-
men.
Alten Keilriemen (10) bzw. Keilriemenreste entfernen. Getriebearm-In-
nenraum mit einem Pinsel reinigen.
Neuen Keilriemen einsetzen.
HINWEIS:
Montage der Kurbelgehäuseabdeckung (9), der Seitenstrebe (50/6)
und der Abdeckung (50/4) in umgekehrter Reihenfolge.
Keilriemen spannen siehe Kapitel „Keilriemen spannen / Spannung
prüfen".
52
