Wartungsarbeiten
ACHTUNG! Verletzungsgefahr! Den herausgezogenen Startergriff gut
festhalten. Er schnellt zurück, wenn die Seiltrommel versehentlich los-
gelassen wird.
Luftführung in umgekehrter Reihenfolge montieren (siehe Bild 63).
Darauf achten, dass die Führung (25) in der Aufnahme (26) am Venti-
latorgehäuse liegt.
Beim Aufsetzen des Ventilatorgehäuses gegebenenfalls Startergriff
leicht ziehen, bis die Startervorrichtung greift.
8.9

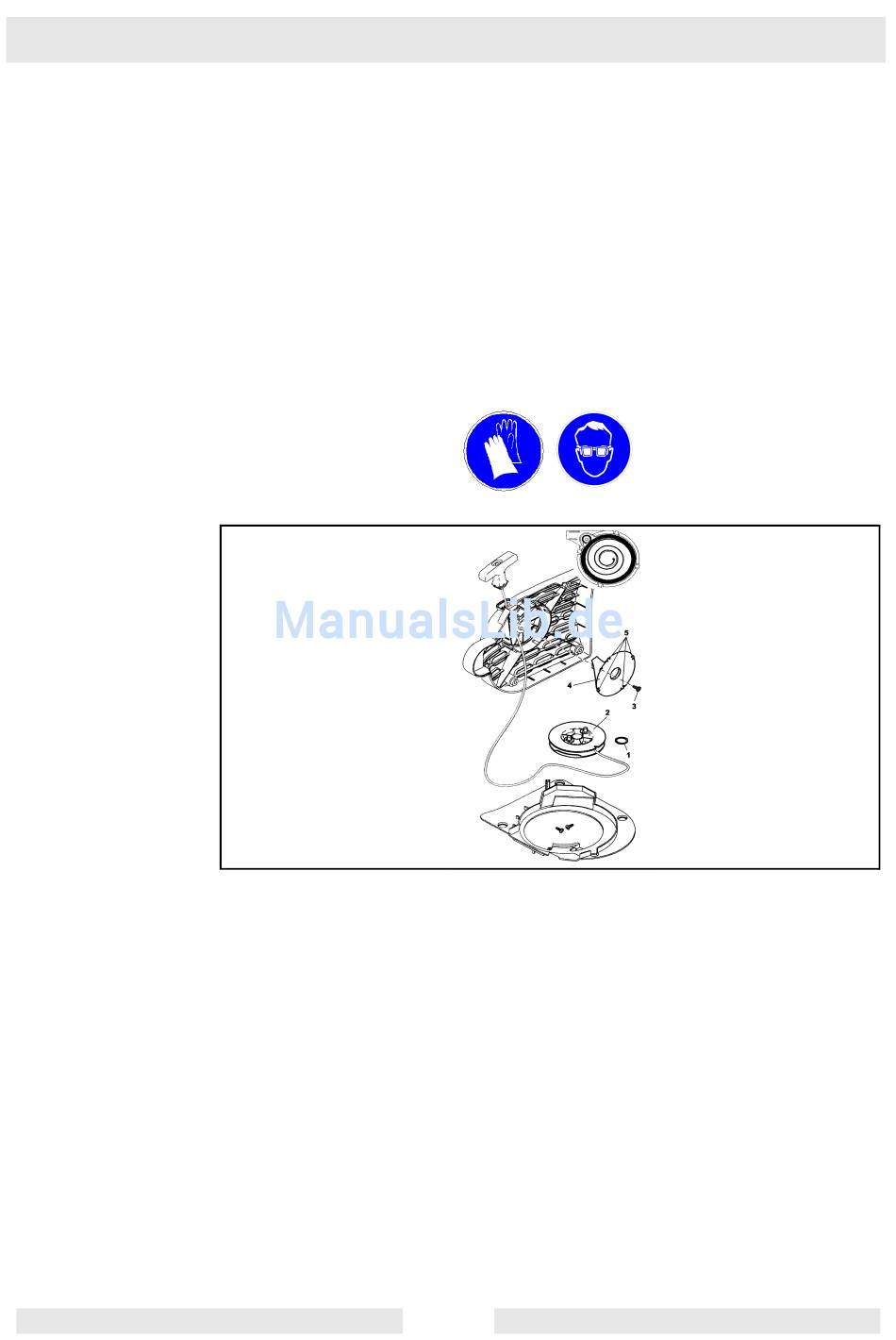

Rückholfeder erneuern
63
Ventilatorgehäuse abnehmen (siehe Kapitel „Starterseil auswech-
seln").
Die Luftführung vom Ventilatorgehäuse trennen (siehe Kapitel „Star-
terseil auswechseln").
Sicherungsring (1) abnehmen (Zange für Außensicherungsringe, sie-
he Zubehör).
Seiltrommel (2) abziehen.
Schrauben (3) herausschrauben.
Rückholfeder (4) mittels Schraubendreher oder ähnlichem Werkzeug
gleichmäßig aus der Verschnappung hebeln. Dabei äußerste Vor-
sicht anwenden, Rückholfeder steht unter Vorspannung und
kann aus der Kassette springen!
ACHTUNG: Verletzungsgefahr! Bei dieser Arbeit unbedingt
Schutzbrille und Schutzhandschuhe tragen!
62
T01127D.fm
