4.3.

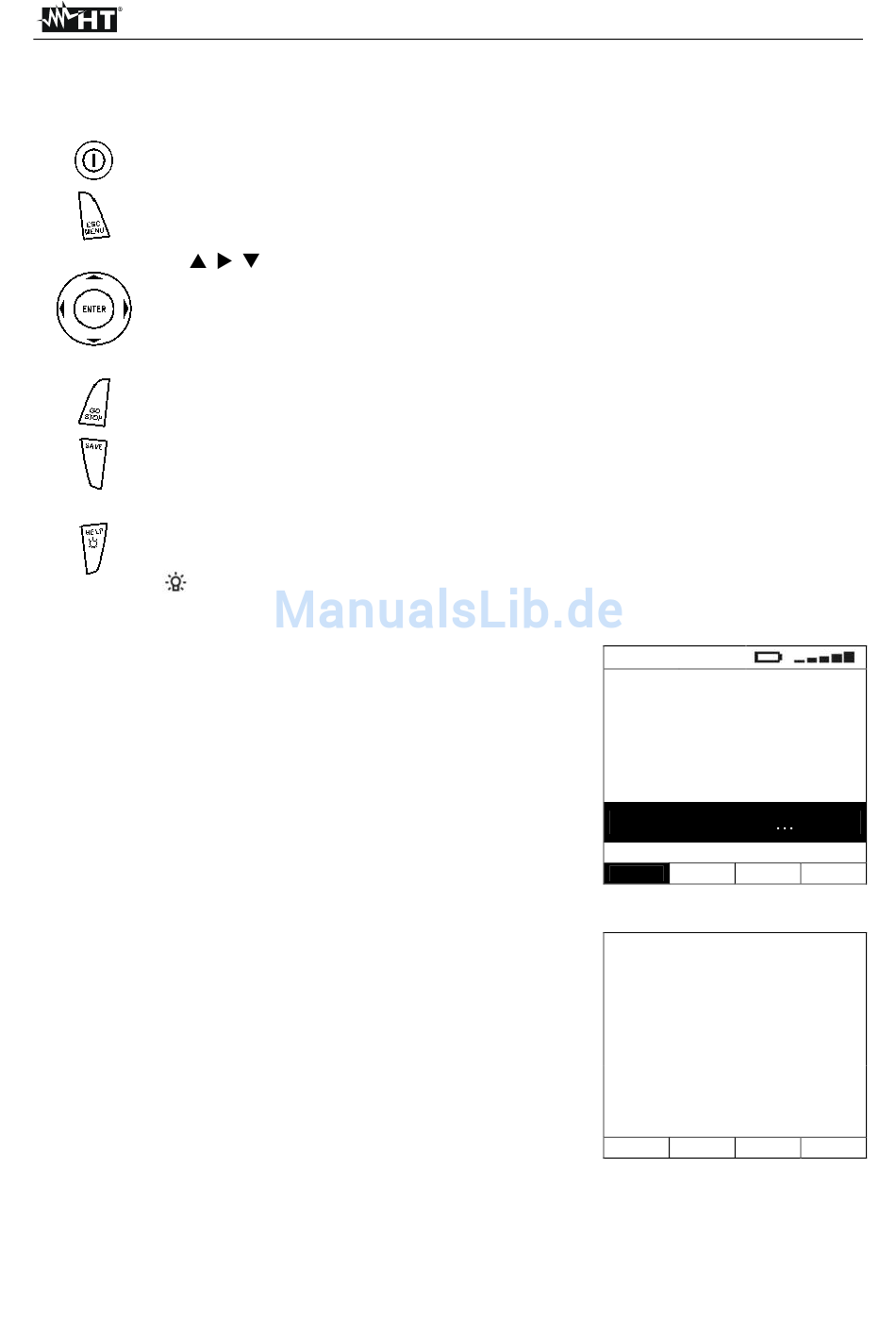

TASTENBELEGUNG
Auf der Tastatur befinden sich die folgenden Tasten:
ON/OFF-Taste zum Ein-/Ausschalten des Gerätes
ESC-Taste zum Abbruch des ausgewählten Menüpunktes ohne Bestätigung
MENU-Taste zum Aktivieren der Gerätemenüs
⊳ ⊳ ⊳ ⊳
Bildschirmmenüs zum Auswählen der gewünschten Programme und
Parameter
ENTER-Taste zum Bestätigen von Änderungen und ausgewählten
Programmparametern sowie zur Auswahl von Menüfunktionen
GO-Taste zum Starten einer Messung
STOP-Taste zum Beenden einer Messung
SAVE-Taste zum Speichern gemessener Werte
HELP-Taste zum Anzeigen eines Anschlussbeispiels zwischen Messgerät
und zu testendem System entsprechend der gewählten Messfunktion
(wird aktiviert bei > 1sec gedrückt halten) und
-Taste zum Einschalten der Hintergrundbeleuchtung
4.4.
LCD-ANZEIGE
Das Display besteht aus einem Grafikmodul mit einer
Auflösung von 128 x 128 Punkten. In der ersten Zeile des
Displays werden der Typ des aktivierten Messverfahrens und
der Ladezustand der Batterie angezeigt.
4.5.
STARTBILDSCHIRM
Nach Einschalten des Gerätes wird für einige Sekunden ein
Startbildschirm
angezeigt.
Informationen:
• Modellbezeichnung des Messgerätes
• Name des Herstellers
• Seriennummer (SN:) des Gerätes
• Die Versionsnummer der Firmware (FW:) im Speicher des
Gerätes
• Datum der letzten Kalibrierung (Calibration:)
Danach schaltet das Gerät zur zuletzt ausgewählten Funktion um.
-Tasten zum Bewegen des Kursors innerhalb der verschiedenen
Dieser
enthält
DE - 9
LOWΩ
R +
- . - - Ω
- - - m A
Measuring
AUTO
1.00Ω
Func
folgende
C O M B I 4 2 0
S N : 1 2 3 4 5 6 7 8
Kalibrierung:
01/01/2009
400 Series
- . - - Ω
R -
- . - - Ω
- - - m A
0.12Ω
Lim
CAL
H T I T A L I A
FW: 1.41
