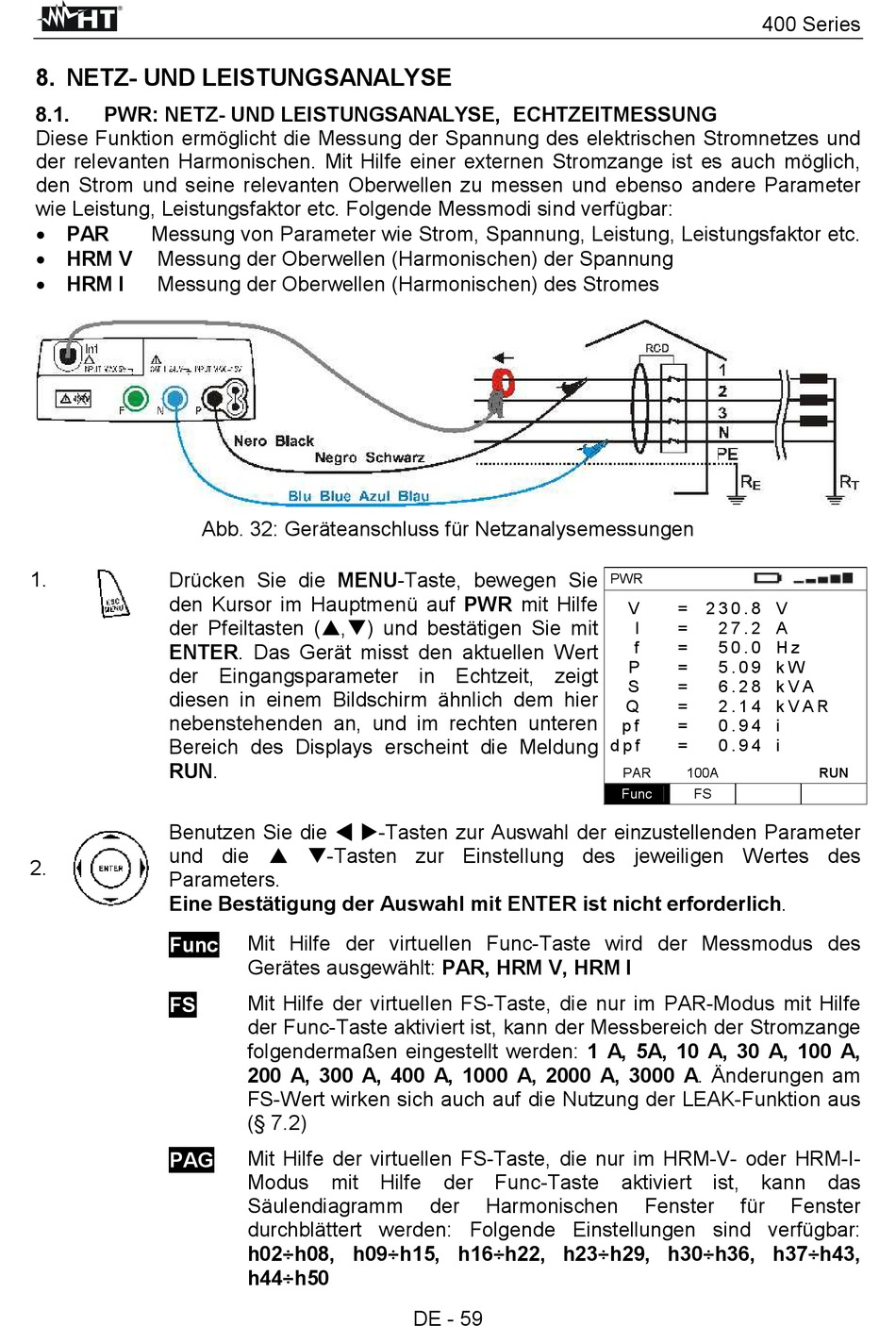

8. NETZ- UND LEISTUNGSANALYSE
8.1.
PWR: NETZ- UND LEISTUNGSANALYSE, ECHTZEITMESSUNG
Diese Funktion ermöglicht die Messung der Spannung des elektrischen Stromnetzes und
der relevanten Harmonischen. Mit Hilfe einer externen Stromzange ist es auch möglich,
den Strom und seine relevanten Oberwellen zu messen und ebenso andere Parameter
wie Leistung, Leistungsfaktor etc. Folgende Messmodi sind verfügbar:
• PAR
Messung von Parameter wie Strom, Spannung, Leistung, Leistungsfaktor etc.
• HRM V
Messung der Oberwellen (Harmonischen) der Spannung
• HRM I
Messung der Oberwellen (Harmonischen) des Stromes
1.
Drücken Sie die MENU-Taste, bewegen Sie
den Kursor im Hauptmenü auf PWR mit Hilfe
der Pfeiltasten ( , ) und bestätigen Sie mit
ENTER. Das Gerät misst den aktuellen Wert
der Eingangsparameter in Echtzeit, zeigt
diesen in einem Bildschirm ähnlich dem hier
nebenstehenden an, und im rechten unteren
Bereich des Displays erscheint die Meldung
RUN.
Benutzen Sie die ⊳ ⊳ ⊳ ⊳
und die
2.
Parameters.
Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.
Func
FS
PAG
Abb. 32: Geräteanschluss für Netzanalysemessungen
-Tasten zur Einstellung des jeweiligen Wertes des
Mit Hilfe der virtuellen Func-Taste wird der Messmodus des
Gerätes ausgewählt: PAR, HRM V, HRM I
Mit Hilfe der virtuellen FS-Taste, die nur im PAR-Modus mit Hilfe
der Func-Taste aktiviert ist, kann der Messbereich der Stromzange
folgendermaßen eingestellt werden: 1 A, 5A, 10 A, 30 A, 100 A,
200 A, 300 A, 400 A, 1000 A, 2000 A, 3000 A. Änderungen am
FS-Wert wirken sich auch auf die Nutzung der LEAK-Funktion aus
(§ 7.2)
Mit Hilfe der virtuellen FS-Taste, die nur im HRM-V- oder HRM-I-
Modus
mit
Säulendiagramm
durchblättert werden: Folgende Einstellungen sind verfügbar:
h02÷h08, h09÷h15, h16÷h22, h23÷h29, h30÷h36, h37÷h43,
h44÷h50
-Tasten zur Auswahl der einzustellenden Parameter
Hilfe
der
Func-Taste
der
Harmonischen
DE - 59
400 Series
PWR
V
=
2 3 0 . 8 V
I
=
2 7 . 2 A
f
=
5 0 . 0 H z
P
=
5 . 0 9 k W
S
=
6 . 2 8 k V A
Q
=
2 . 1 4 k V A R
p f
=
0 . 9 4 i
d p f
=
0 . 9 4 i
PAR
100A
Func
FS
aktiviert
ist,
kann
Fenster
für
RUN
das
Fenster
