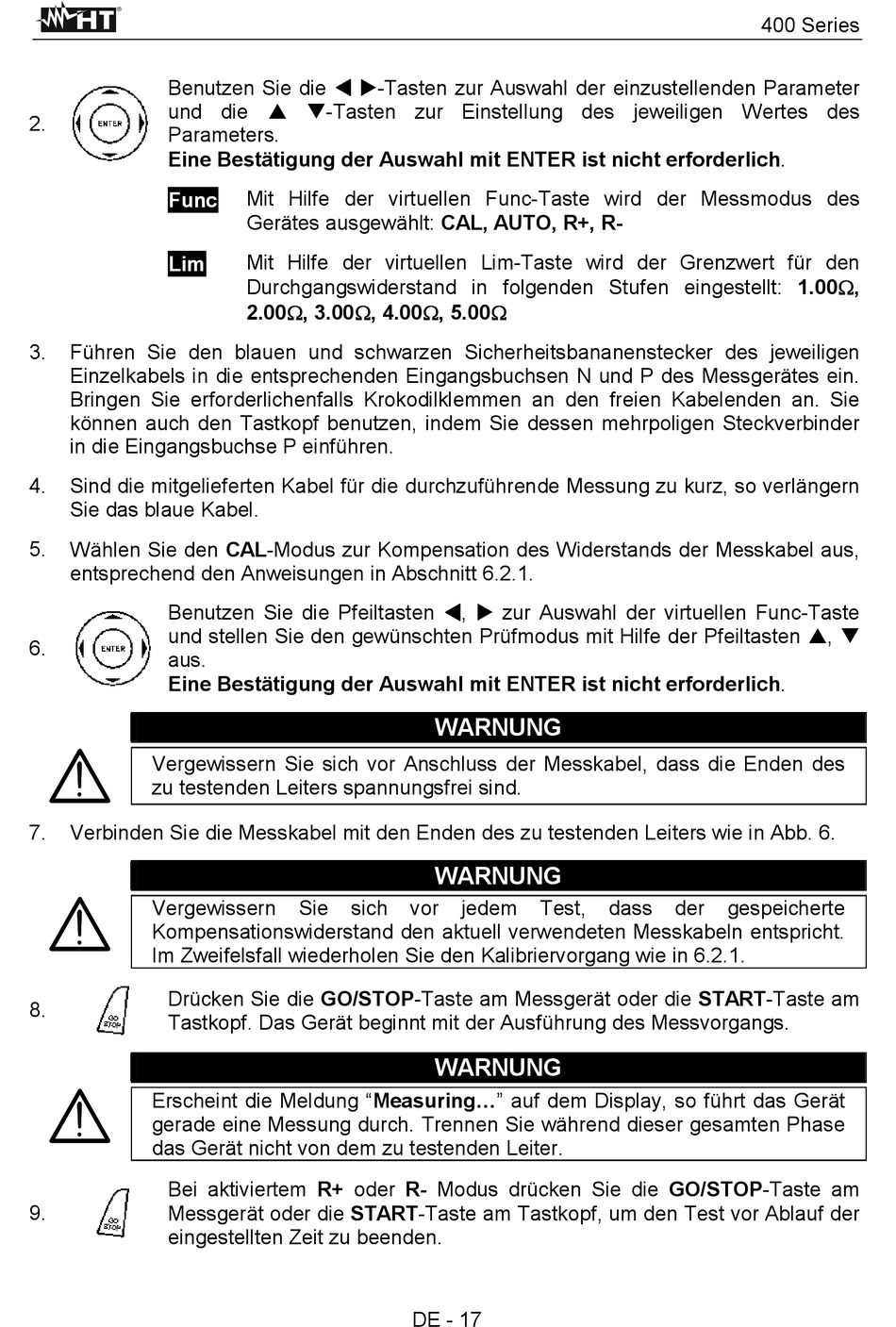

Benutzen Sie die ⊳ ⊳ ⊳ ⊳
und die
2.
Parameters.
Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.
Func
Lim
3.
Führen Sie den blauen und schwarzen Sicherheitsbananenstecker des jeweiligen
Einzelkabels in die entsprechenden Eingangsbuchsen N und P des Messgerätes ein.
Bringen Sie erforderlichenfalls Krokodilklemmen an den freien Kabelenden an. Sie
können auch den Tastkopf benutzen, indem Sie dessen mehrpoligen Steckverbinder
in die Eingangsbuchse P einführen.
4.
Sind die mitgelieferten Kabel für die durchzuführende Messung zu kurz, so verlängern
Sie das blaue Kabel.
5.
Wählen Sie den CAL-Modus zur Kompensation des Widerstands der Messkabel aus,
entsprechend den Anweisungen in Abschnitt 6.2.1.
Benutzen Sie die Pfeiltasten ⊳ ⊳ ⊳ ⊳ ,
und stellen Sie den gewünschten Prüfmodus mit Hilfe der Pfeiltasten
6.
aus.
Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.
Vergewissern Sie sich vor Anschluss der Messkabel, dass die Enden des
zu testenden Leiters spannungsfrei sind.
7.
Verbinden Sie die Messkabel mit den Enden des zu testenden Leiters wie in Abb. 6.
Vergewissern
Kompensationswiderstand den aktuell verwendeten Messkabeln entspricht.
Im Zweifelsfall wiederholen Sie den Kalibriervorgang wie in 6.2.1.
Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am
8.
Tastkopf. Das Gerät beginnt mit der Ausführung des Messvorgangs.
Erscheint die Meldung "Measuring " auf dem Display, so führt das Gerät
gerade eine Messung durch. Trennen Sie während dieser gesamten Phase
das Gerät nicht von dem zu testenden Leiter.
Bei aktiviertem R+ oder R- Modus drücken Sie die GO/STOP-Taste am
9.
Messgerät oder die START-Taste am Tastkopf, um den Test vor Ablauf der
eingestellten Zeit zu beenden.
-Tasten zur Auswahl der einzustellenden Parameter
-Tasten zur Einstellung des jeweiligen Wertes des
Mit Hilfe der virtuellen Func-Taste wird der Messmodus des
Gerätes ausgewählt: CAL, AUTO, R+, R-
Mit Hilfe der virtuellen Lim-Taste wird der Grenzwert für den
Durchgangswiderstand in folgenden Stufen eingestellt: 1.00Ω Ω Ω Ω ,
2.00Ω Ω Ω Ω , 3.00Ω Ω Ω Ω , 4.00Ω Ω Ω Ω , 5.00Ω Ω Ω Ω
Sie
sich
vor
DE - 17
zur Auswahl der virtuellen Func-Taste
WARNUNG
WARNUNG
jedem
Test,
WARNUNG
400 Series
dass
der
gespeicherte
,
