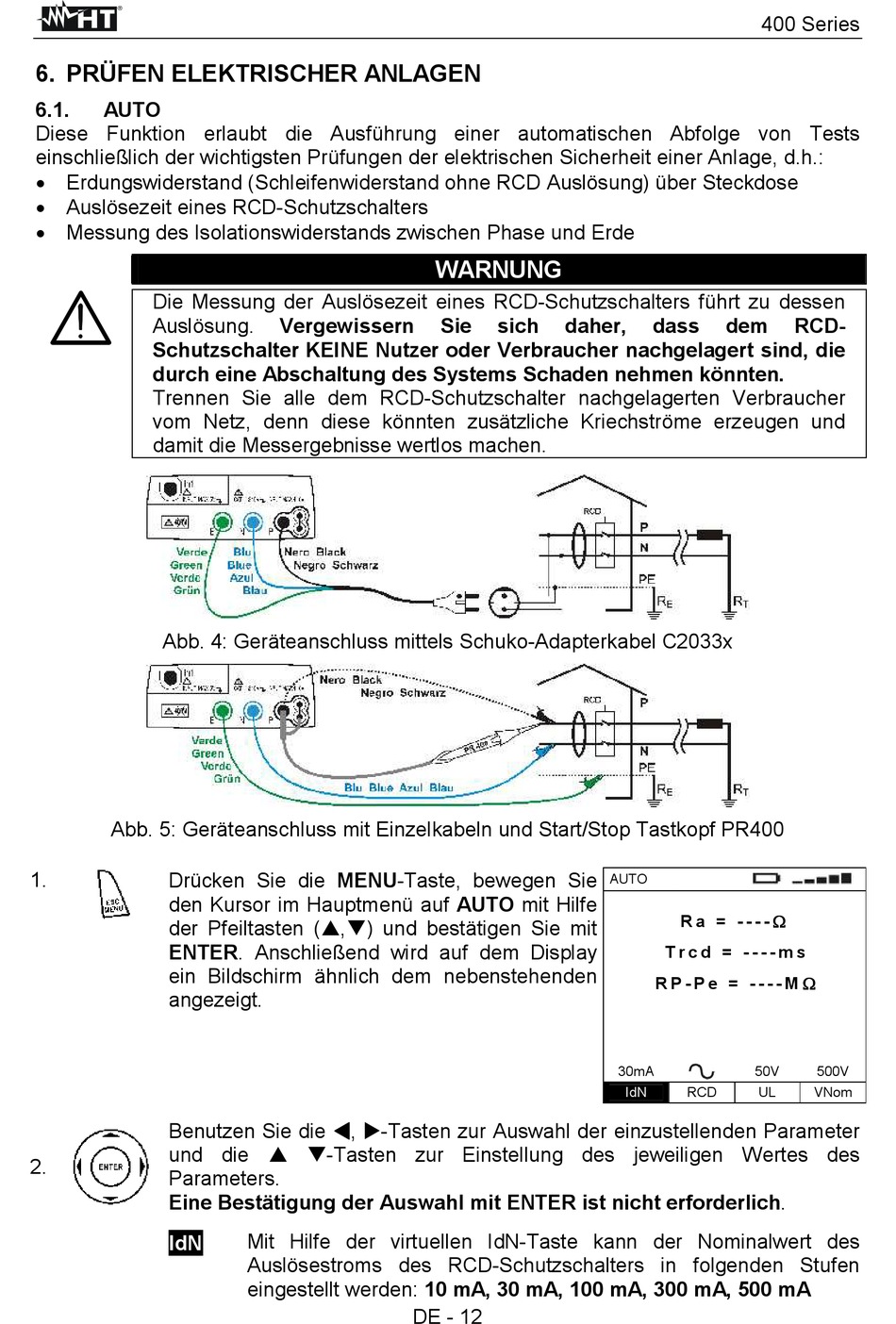

6. PRÜFEN ELEKTRISCHER ANLAGEN
6.1.
AUTO
Diese Funktion erlaubt die Ausführung einer automatischen Abfolge von Tests
einschließlich der wichtigsten Prüfungen der elektrischen Sicherheit einer Anlage, d.h.:
• Erdungswiderstand (Schleifenwiderstand ohne RCD Auslösung) über Steckdose
• Auslösezeit eines RCD-Schutzschalters
• Messung des Isolationswiderstands zwischen Phase und Erde
Die Messung der Auslösezeit eines RCD-Schutzschalters führt zu dessen
Auslösung.
Schutzschalter KEINE Nutzer oder Verbraucher nachgelagert sind, die
durch eine Abschaltung des Systems Schaden nehmen könnten.
Trennen Sie alle dem RCD-Schutzschalter nachgelagerten Verbraucher
vom Netz, denn diese könnten zusätzliche Kriechströme erzeugen und
damit die Messergebnisse wertlos machen.
Abb. 4: Geräteanschluss mittels Schuko-Adapterkabel C2033x
Abb. 5: Geräteanschluss mit Einzelkabeln und Start/Stop Tastkopf PR400
1.
Drücken Sie die MENU-Taste, bewegen Sie
den Kursor im Hauptmenü auf AUTO mit Hilfe
der Pfeiltasten ( , ) und bestätigen Sie mit
ENTER. Anschließend wird auf dem Display
ein Bildschirm ähnlich dem nebenstehenden
angezeigt.
Benutzen Sie die ⊳ ⊳ ⊳ ⊳ ,
und die
2.
Parameters.
Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.
IdN
Vergewissern
-Tasten zur Auswahl der einzustellenden Parameter
-Tasten zur Einstellung des jeweiligen Wertes des
Mit Hilfe der virtuellen IdN-Taste kann der Nominalwert des
Auslösestroms des RCD-Schutzschalters in folgenden Stufen
eingestellt werden: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA
DE - 12
