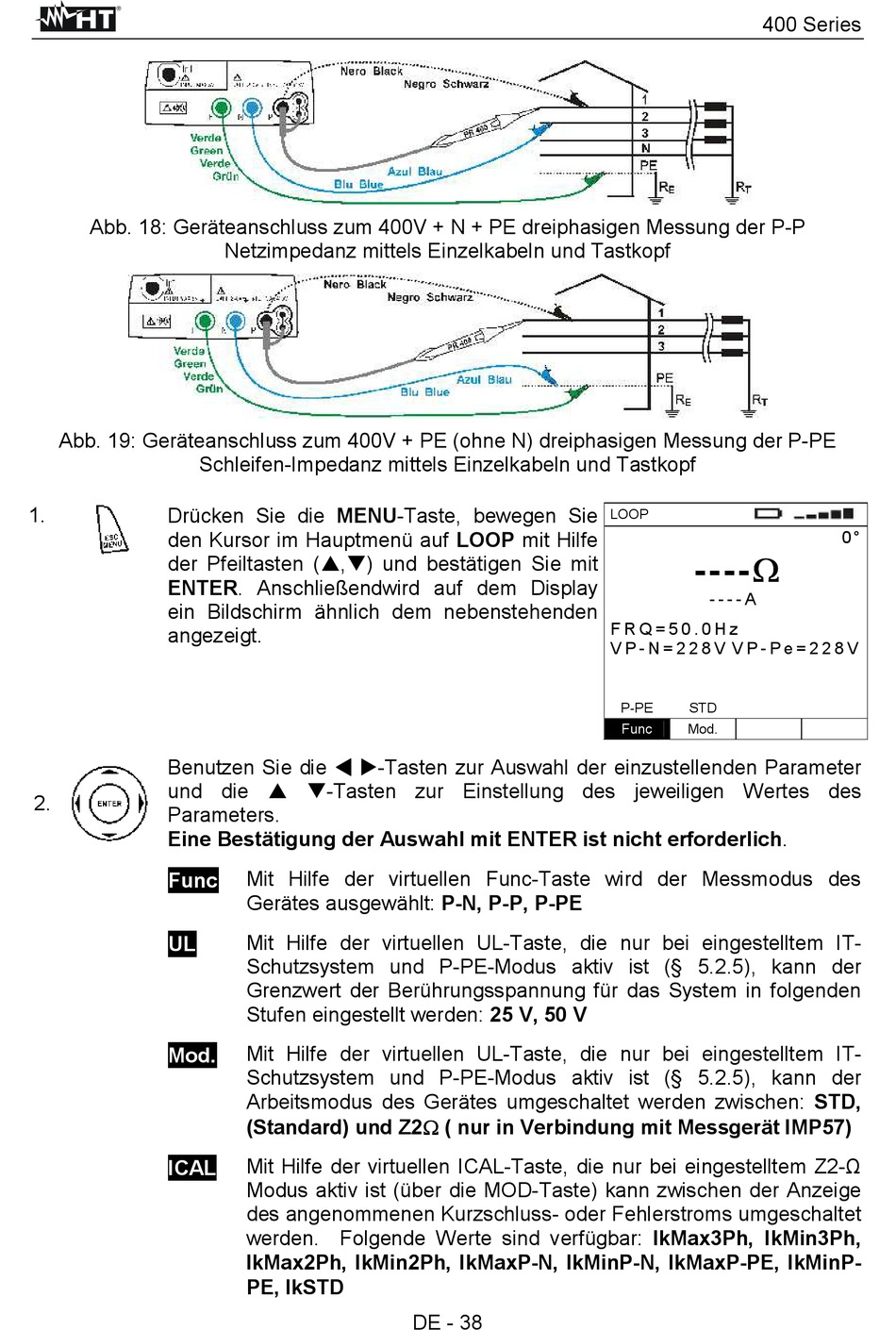

Abb. 18: Geräteanschluss zum 400V + N + PE dreiphasigen Messung der P-P
Abb. 19: Geräteanschluss zum 400V + PE (ohne N) dreiphasigen Messung der P-PE
1.
Drücken Sie die MENU-Taste, bewegen Sie
den Kursor im Hauptmenü auf LOOP mit Hilfe
der Pfeiltasten ( , ) und bestätigen Sie mit
ENTER. Anschließendwird auf dem Display
ein Bildschirm ähnlich dem nebenstehenden
angezeigt.
Benutzen Sie die ⊳ ⊳ ⊳ ⊳
und die
2.
Parameters.
Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.
Func
UL
Mod.
ICAL
Netzimpedanz mittels Einzelkabeln und Tastkopf
Schleifen-Impedanz mittels Einzelkabeln und Tastkopf
-Tasten zur Einstellung des jeweiligen Wertes des
Mit Hilfe der virtuellen Func-Taste wird der Messmodus des
Gerätes ausgewählt: P-N, P-P, P-PE
Mit Hilfe der virtuellen UL-Taste, die nur bei eingestelltem IT-
Schutzsystem und P-PE-Modus aktiv ist (§ 5.2.5), kann der
Grenzwert der Berührungsspannung für das System in folgenden
Stufen eingestellt werden: 25 V, 50 V
Mit Hilfe der virtuellen UL-Taste, die nur bei eingestelltem IT-
Schutzsystem und P-PE-Modus aktiv ist (§ 5.2.5), kann der
Arbeitsmodus des Gerätes umgeschaltet werden zwischen: STD,
(Standard) und Z2Ω Ω Ω Ω ( nur in Verbindung mit Messgerät IMP57)
Mit Hilfe der virtuellen ICAL-Taste, die nur bei eingestelltem Z2-
Modus aktiv ist (über die MOD-Taste) kann zwischen der Anzeige
des angenommenen Kurzschluss- oder Fehlerstroms umgeschaltet
werden. Folgende Werte sind verfügbar: IkMax3Ph, IkMin3Ph,
IkMax2Ph, IkMin2Ph, IkMaxP-N, IkMinP-N, IkMaxP-PE, IkMinP-
PE, IkSTD
-Tasten zur Auswahl der einzustellenden Parameter
DE - 38
400 Series
LOOP
---- Ω Ω Ω Ω
- - - - A
F R Q = 5 0 . 0 H z
V P - N = 2 2 8 V V P - P e = 2 2 8 V
P-PE
STD
Func
Mod.
0°
