6.5.
LOOP: NETZIMPEDANZ Z
KURZSCHLUSSSTROM I
Diese Funktion wird entsprechend der Norm EN61557-3 ausgeführt und ermöglicht die
Messung von Netzimpedanz Zpn bzw. Zpp, Schleifen-Impedanz Zpe und dem
voraussichtlichen Kurzschlussstrom I
• P-N
Das Gerät ermittelt die Netz-Impedanz Zpn zwischen Phasen- und neutralem
Leiter und errechnet den voraussichtlichen Kurzschlussstrom Ik
• P-P
Das Gerät ermittelt die Netz-Impedanz Zpp zwischen zwei Phasenleitern und
errechnet den voraussichtlichen Kurzschlussstrom Ik.
• P-PE Das Gerät ermittelt die Schleifen-Impedanz Zpe und errechnet den
voraussichtlichen Kurzschlussstrom Ik
Die Messung der Netz- oder Schleifen-Impedanz führt zum Fließen eines
maximal möglichen Prüfstroms entsprechend den technischen Daten des
Messgerätes. Dies kann zum Auslösen von magnetothermischen oder
RCD-Schutzschaltern führen, sofern diese niedrigere Auslöseströme
aufweisen.

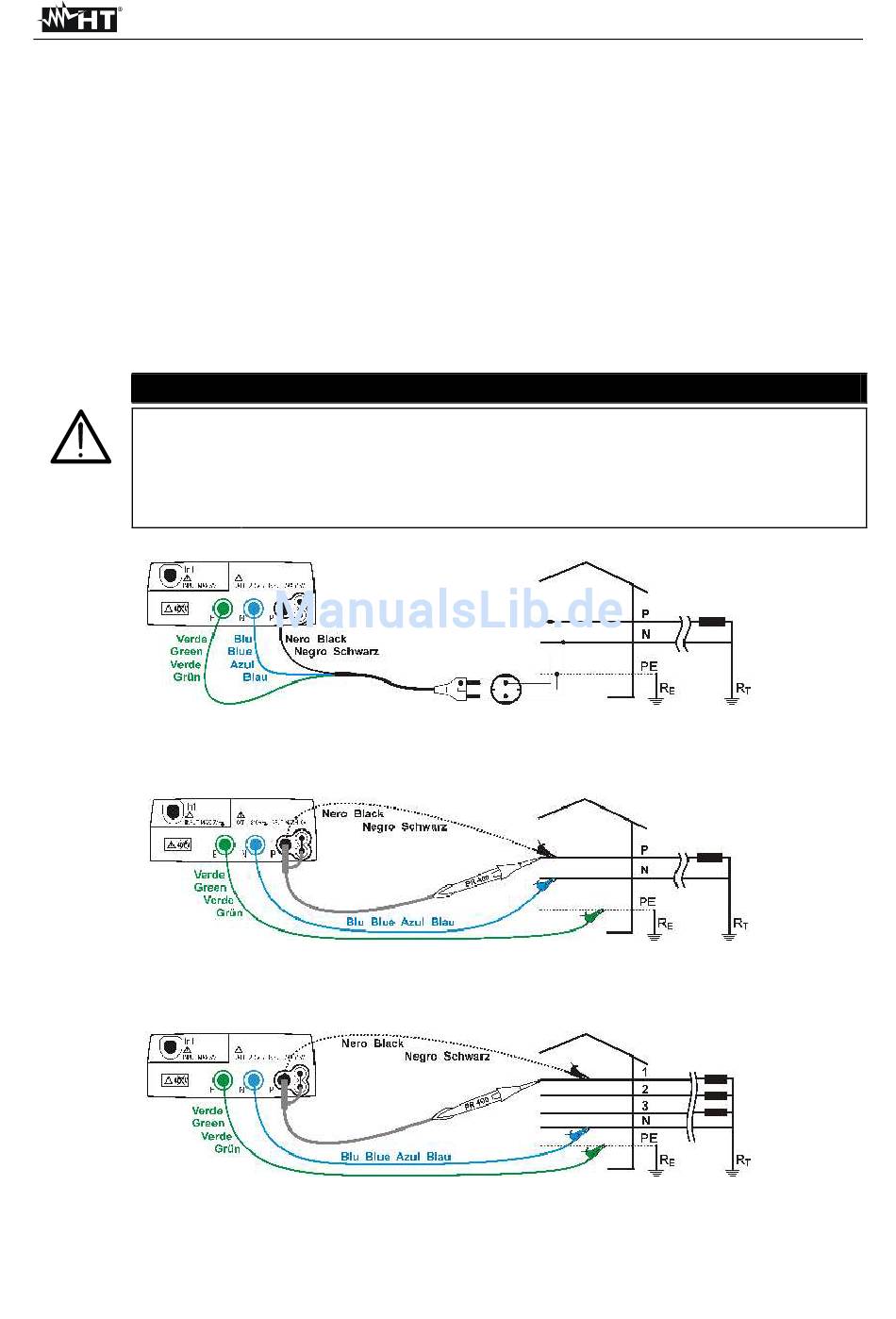

Abb. 15: Geräteanschluss zur einphasigen Messung der 230 V P-N Netzimpedanz oder
P-PE Schleifen-Impedanz mittels 3 Leiter Schukokabel
Abb. 16: Geräteanschluss zur einphasigen Messung der 230 V P-N Netzimpedanz oder
P-PE Schleifen-Impedanz mittels Einzelkabeln und Tastkopf
Abb. 17: Geräteanschluss zur 400 V + N + PE dreiphasigen Messung der P-N
Netzimpedanz und P-PE Schleifen-Impedanz mittels Einzelkabeln und Tastkopf
, Z
, SCHLEIFENIMPEDANZ Z
PP
PN
K
. Folgende Messmodi sind verfügbar:
k
WARNUNG
DE - 37
400 Series
PE,
