MΩ Ω Ω Ω
6.3.
ISOLATIONSWIDERSTAND MIT 50, 100, 250, 500, 1000 V
Diese Funktion wird entsprechend den Normen EN61557-2 (VDE0413-Teil 2) ausgeführt
und erlaubt die Messung von Isolationswiderständen zwischen aktiven Leitern und
zwischen jedem aktiven Leiter und Erde. Folgende Messmodi sind verfügbar:
• MAN In diesem Modus dauert der Test so lange, wie die GO/STOP-Taste am Gerät
(oder die START-Taste am Tastkopf) gedrückt gehalten wird. Wird die
GO/STOP-Taste (oder die START-Taste am Tastkopf) gedrückt und sofort
wieder losgelassen, beträgt die Testdauer 2 Sekunden. (Empfohlener Modus
zur Isolationsprüfung)
• TMR
In diesem Modus kann der Benutzer eine ausreichend lange Messdauer
einstellen, um während des Messvorgangs die Messkabel am zu testenden
Leiter entlang zu führen. Über die Dauer des gesamten Messvorgangs hinweg
erzeugt das Messgerät alle 2 Sekunden ein kurzes Tonsignal (zur stabilen
Ablesung des gemessenen Widerstands wird empfohlen, mindestens zwei
Tonsignale abzuwarten, bis das Messkabel an einen anderen Leiter angelegt
wird). Erreicht der Isolationswiderstand während des Messvorgangs einen
niedrigeren als den eingestellten Grenzwert, erzeugt das Gerät ein langes
Tonsignal. Zum Beenden des Tests die GO/STOP-Taste am Gerät (oder die
START -Taste am Tastkopf) nochmals drücken .

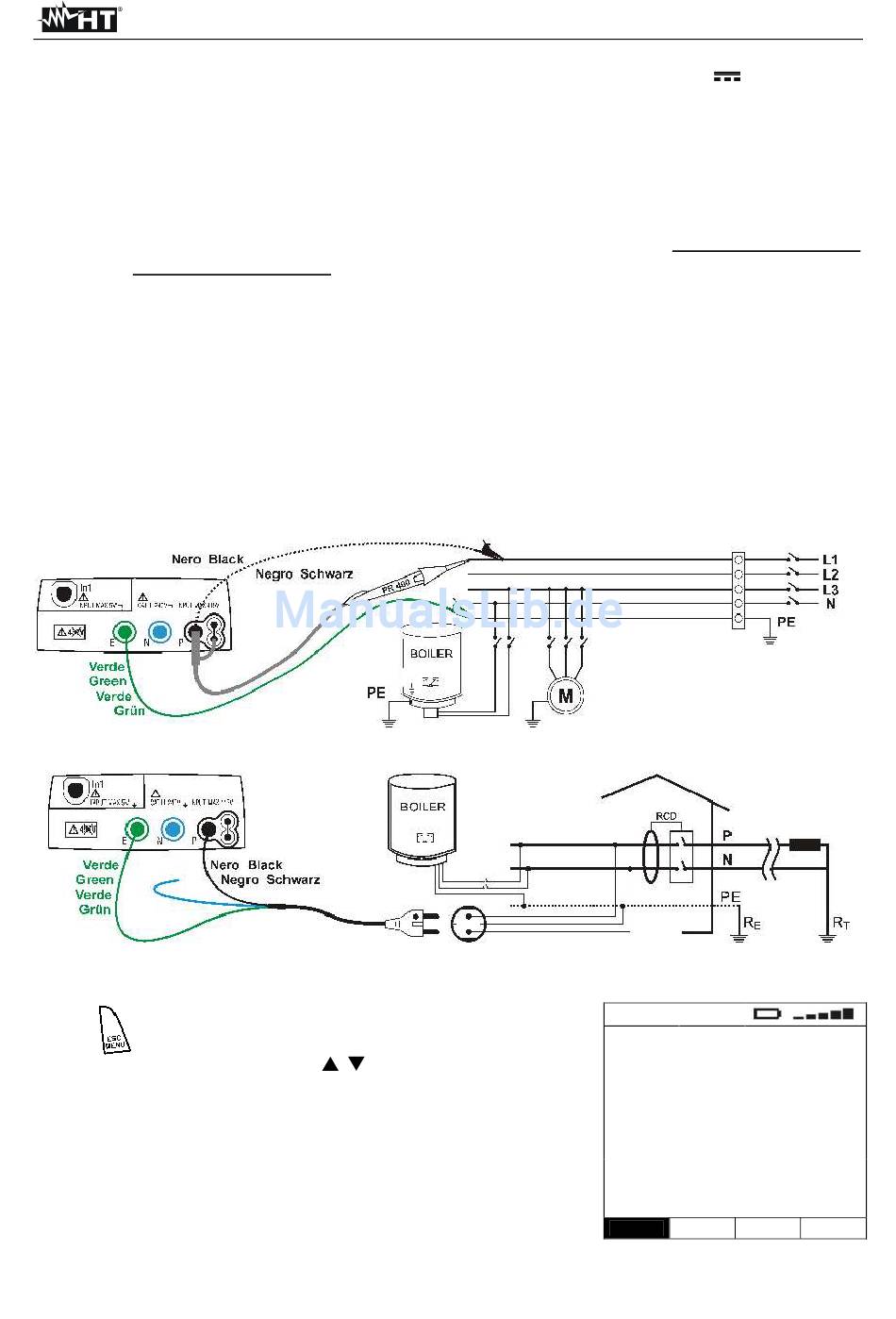

Abb. 8: Geräteanschluss mit Einzelkabeln und Tastkopf
Abb. 9: Geräteanschluss mittels Schuko-3 Leiter Kabel
1.
Drücken Sie die MENU Taste, bewegen Sie
den Cursor im Hauptmenü auf MΩ Ω Ω Ω mit Hilfe
der Pfeiltasten ( , ) und bestätigen Sie mit
ENTER. Anschließend wird auf dem Display
ein Bildschirm ähnlich dem nebenstehenden
angezeigt.
DE - 22
400 Series
MΩ
---M Ω Ω Ω Ω
- - - - V
MAN
500V
0.50M
Func
VNom
Lim
- - - s
