6.4.
RCD: PULSSTROM- UND WECHSELSTROMSENSITIVE RCD (TYP A UND AC)
Diese Funktion wird entsprechend der Norm EN61557-6 ausgeführt und ermöglicht die
Messung von Auslösezeit und -strom von RCD-Schutzschaltern im System. Folgende
Messmodi sind verfügbar:
• AUTO Das Gerät führt eine automatische Messung mit einem Prüfstrom vom halben,
einfachen oder fünffachen Wert des eingestellten Nominalstroms durch, und in
Phase mit der positiven oder negativen Halbwelle der Netzspannung.
Empfohlener Modus zur Prüfung des RCD-Schutzschalters
• x½
Das Gerät führt den Messvorgang mit einem Prüfstrom vom halben Wert des
eingestellten Nominalstroms durch
• x1
Das Gerät führt den Messvorgang mit einem Prüfstrom gleich dem Wert des
eingestellten Nominalstroms durch
• x2
Das Gerät führt den Messvorgang mit einem Prüfstrom vom doppelten Wert
des eingestellten Nominalstroms durch
• x5
Das Gerät führt den Messvorgang mit einem Prüfstrom vom fünffachen Wert
des eingestellten Nominalstroms durch
•
Das Gerät führt den Messvorgang mit einem ansteigenden Prüfstrom durch
Dieser Test kann ausgeführt werden, um den realen Auslösestrom des RCD-
Schutzschalters festzustellen
• RA
Das Gerät führt eine Messung mit einem Prüfstrom vom halben Wert des
eingestellten Nominalstroms durch, um den RCD-Schutzschalter nicht
auszulösen und die Berührungsspannung sowie die Schleifenimpedanz zu
messen.
Der Test eines RCD-Schutzschalters führt zu dessen Auslösung.
Vergewissern Sie sich daher, dass dem RCD-Schutzschalter KEINE
Nutzer
Abschaltung des Systems Schaden nehmen könnten.
Trennen Sie alle dem RCD-Schutzschalter nachgelagerten Verbraucher
vom Netz, denn diese könnten zusätzliche Fehlerströme erzeugen und
damit die Messergebnisse wertlos machen.

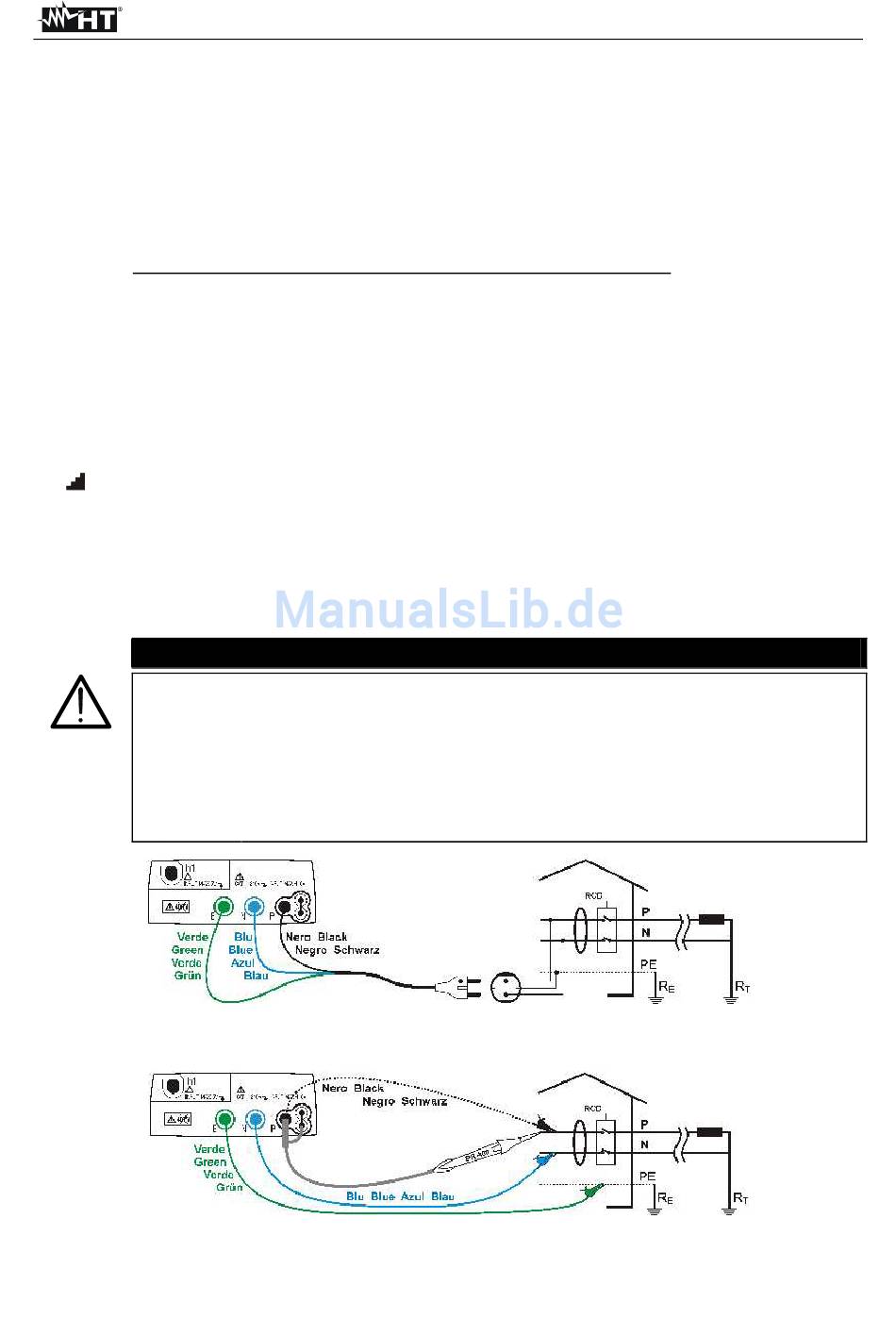

Abb. 10: Geräteanschluss zum einphasigen oder mehrphasigen Test des 230-V-RCD-
Abb. 11: Geräteanschluss zum einphasigen oder mehrphasigen Test des 230-V-RCD-
oder
Verbraucher
Schutzschalters mittels 3 Leiter Schukokabel
Schutzschalters mittels Einzelkabeln und Tastkopf
WARNUNG
nachgelagert
DE - 26
400 Series
