Aufbau und Funktion

Schnittstellen zur Automatisierung

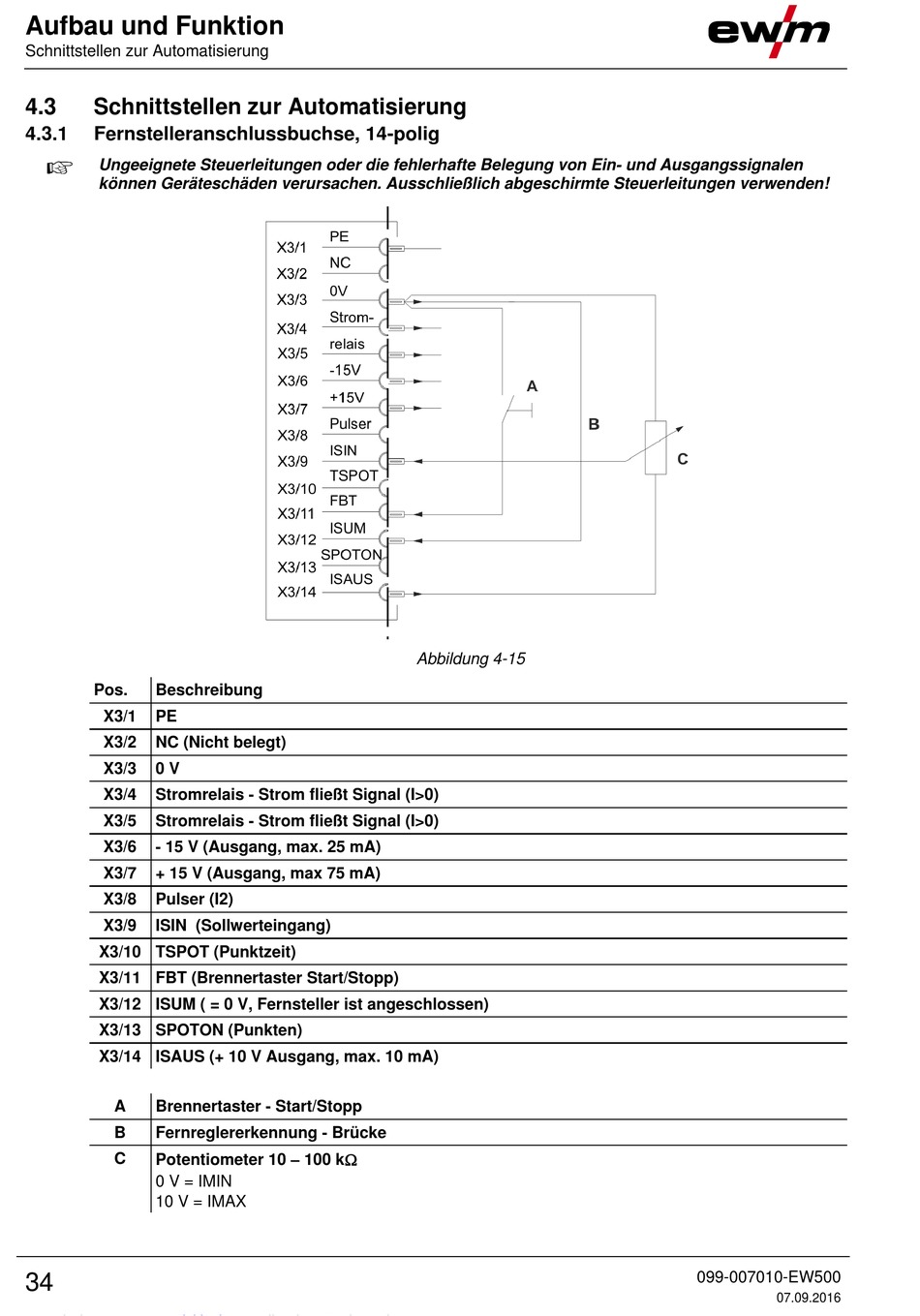

4.3 Schnittstellen zur Automatisierung
4.3.1

Fernstelleranschlussbuchse, 14-polig

Ungeeignete Steuerleitungen oder die fehlerhafte Belegung von Ein- und Ausgangssignalen
können Geräteschäden verursachen. Ausschließlich abgeschirmte Steuerleitungen verwenden!
Pos. Beschreibung
X3/1 PE
X3/2 NC (Nicht belegt)
X3/3 0 V
X3/4 Stromrelais - Strom fließt Signal (I>0)
X3/5 Stromrelais - Strom fließt Signal (I>0)
X3/6 - 15 V (Ausgang, max. 25 mA)
X3/7 + 15 V (Ausgang, max 75 mA)
X3/8 Pulser (I2)
X3/9 ISIN (Sollwerteingang)
X3/10 TSPOT (Punktzeit)
X3/11 FBT (Brennertaster Start/Stopp)
X3/12 ISUM ( = 0 V, Fernsteller ist angeschlossen)
X3/13 SPOTON (Punkten)
X3/14 ISAUS (+ 10 V Ausgang, max. 10 mA)
A Brennertaster - Start/Stopp
B Fernreglererkennung - Brücke
Potentiometer 10 – 100 k
C
0 V = IMIN
10 V = IMAX
34
Abbildung 4-15
