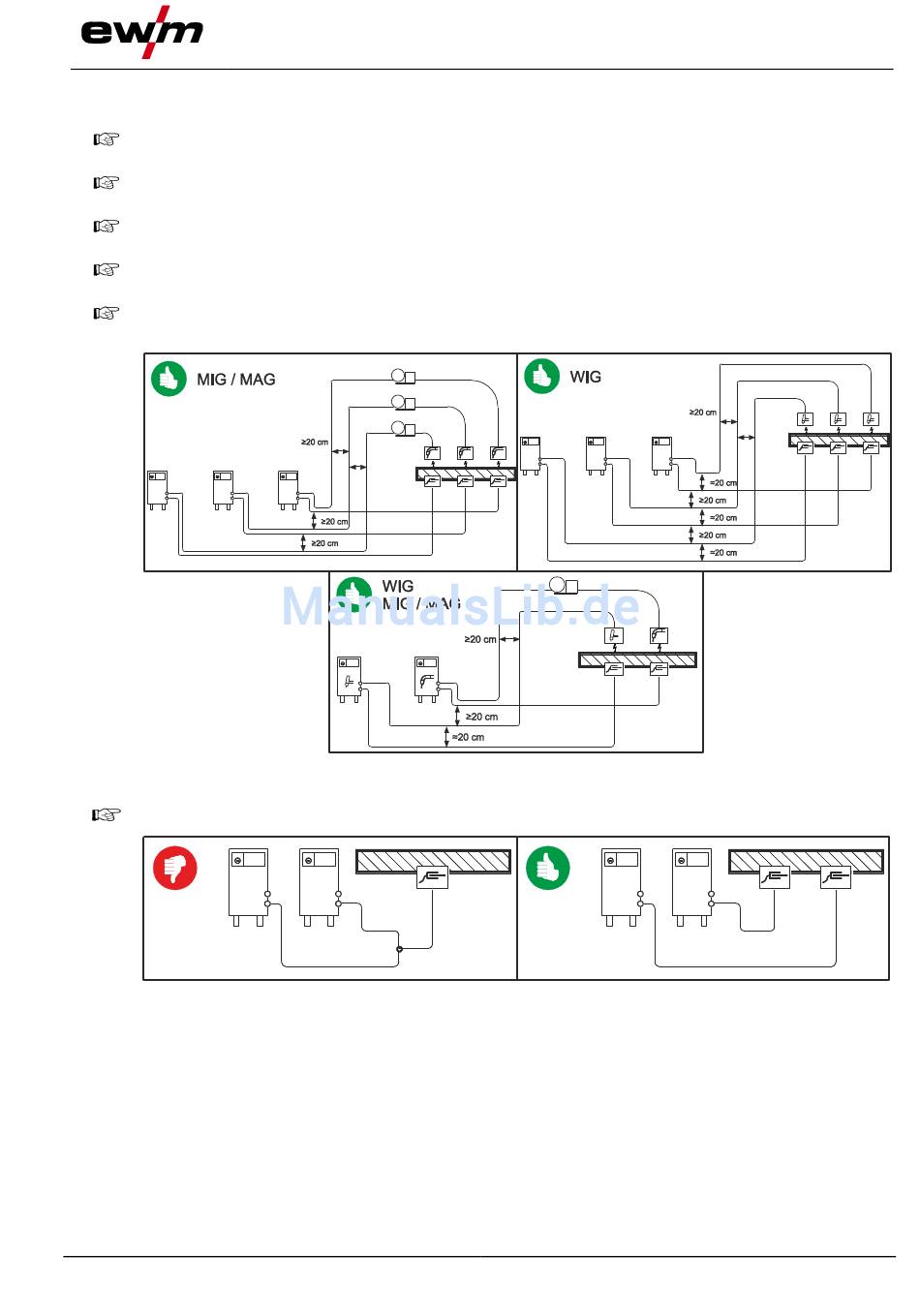

4.1.5 Hinweise zum Verlegen von Schweißstromleitungen
Unsachgemäß verlegte Schweißstromleitungen können Störungen (Flackern) des Lichtbogens
hervorrufen!
Werkstückleitung und Schlauchpacket von Schweißstromquellen ohne HF-Zündeinrichtung
(MIG/MAG) möglichst lange, eng aneinanderliegend, parallel führen.
Werkstückleitung und Schlauchpacket von Schweißstromquellen mit HF-Zündeinrichtung (WIG)
lange parallel, in einem Abstand von ca. 20 cm verlegen um HF Überschläge zu vermeiden.
Grundsätzlich einen Mindestabstand von ca. 20 cm oder mehr zu Leitungen anderer
Schweißstromquellen einhalten, um gegenseitige Beeinflussungen zu vermeiden.
Kabellängen grundsätzlich nicht länger als nötig. Für optimale Schweißergebnisse max. 30m.
(Werkstückleitung + Zwischenschlauchpaket + Brennerleitung).
Für jedes Schweißgerät eine eigene Werkstückleitung zum Werkstück verwenden!
099-007010-EW500
07.09.2016
Aufbau und Funktion
Abbildung 4-2
Abbildung 4-3
Transport und Aufstellen
