Gerätebeschreibung - Schnellübersicht
3
3.1

Frontansicht

3.1.1

microplasma 20, 50

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
099-007010-EW500
07.09.2016
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Transportgriff
Austrittsöffnung Kühlluft
Hauptschalter, Gerät Ein/Aus
Anschlussnippel Plasmagas (G1/4" rechts)
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Anschlussbuchse Schweißstrom, Schweißbrenner
Gerätefüße
Anschlussbuchse 5-polig, Steuerleitung Schweißbrenner
Kühlmittelrücklauf vom Schweißbrenner
Anschlussbuchse Hilfslichtbogenstrom
Düsenpotential Plasmaschweißbrenner.
Kühlmittelvorlauf zum Schweißbrenner
Durchflussregler für Plasmagas
Regelung und Anzeige der Gasdurchflussmenge
Durchflussregler für Schutzgas
Regelung und Anzeige der Gasdurchflussmenge

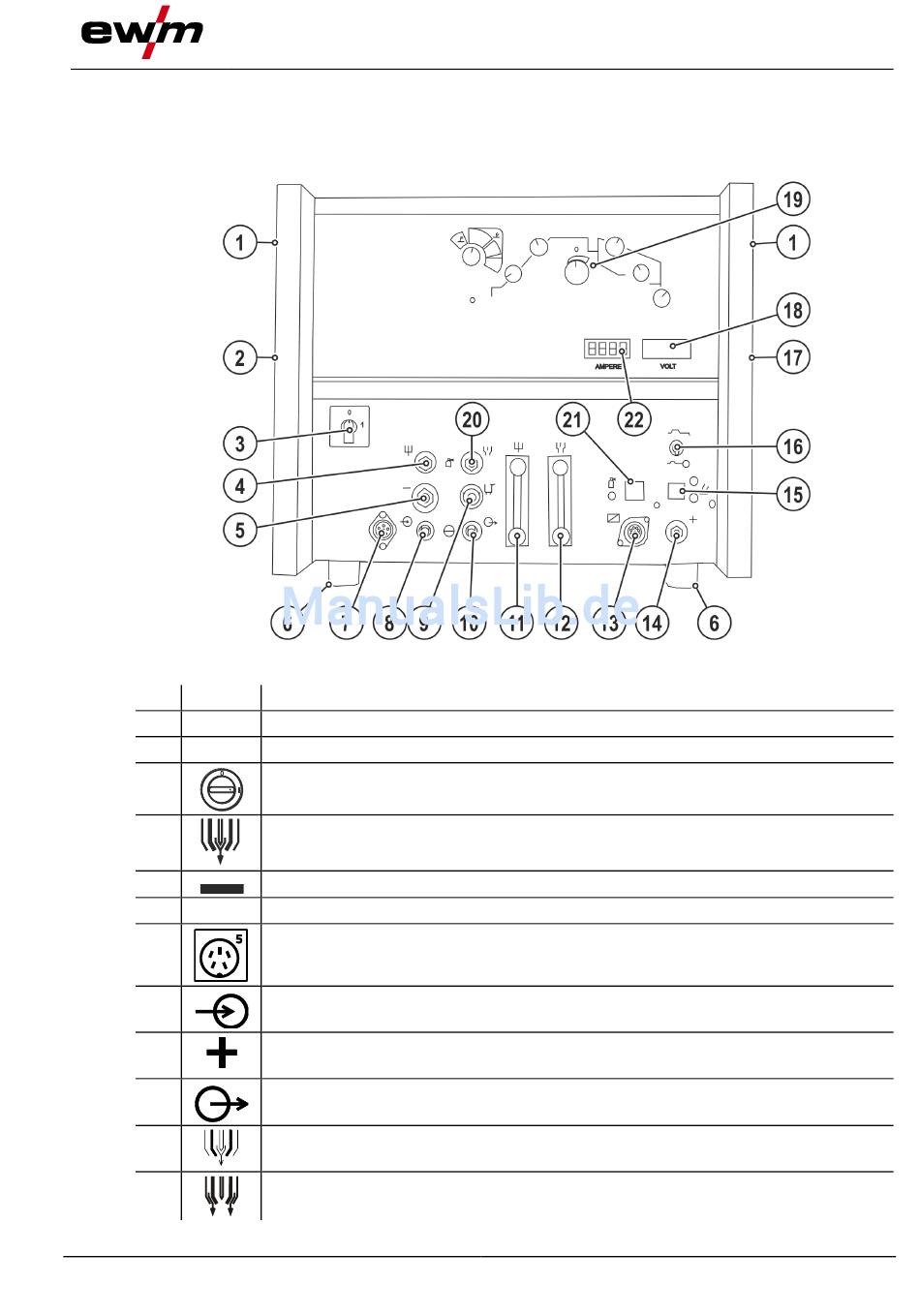

Abbildung 3-1
Frontansicht
