Microplasma 120 - EWM microplasma 20 Betriebsanleitung

Aufbau und Funktion
Transport und Aufstellen
4.1.8.2

microplasma 120

Der Plasmaschweißbrenner muss vor Inbetriebnahme für die Schweißaufgabe bestückt und
entsprechend eingestellt bzw. justiert werden!
Pos. Symbol
1
2
3
4
5
6
7
8
•
Stecker der Brenner-Schweißstromleitung in die Anschlussbuchse Schweißstrom, Schweißbrenner
stecken und verriegeln.
•
Stecker der Brenner-Hilfslichtbogenstromleitung in die Anschlussbuchse, Hilfslichtbogenstrom
stecken.
•
Stecker der Brenner-Steuerleitung in Anschlussbuchse 5-polig, Steuerleitung Schweißbrenner stecken
und verriegeln.
• Anschlusskupplung der Plasmagasleitung auf Anschlussnippel G1/4", Anschluss Plasmagas
aufschrauben.
• Anschlusskupplung der Schutzgasleitung auf Anschlussnippel G1/4", Anschluss Schutzgas
aufschrauben.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
28
Beschreibung 0
Anschluss Schutzgas (Kupplung Typ 20)
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Anschluss Plasmagas (Stecknippel Typ 20)
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Anschlussbuchse Schweißstrom, Schweißbrenner
Anschlussbuchse 5-polig, Steuerleitung Schweißbrenner
Kühlmittelrücklauf vom Schweißbrenner
Kühlmittelvorlauf zum Schweißbrenner
Anschlussbuchse Hilfslichtbogenstrom
Düsenpotential Plasmaschweißbrenner.
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung

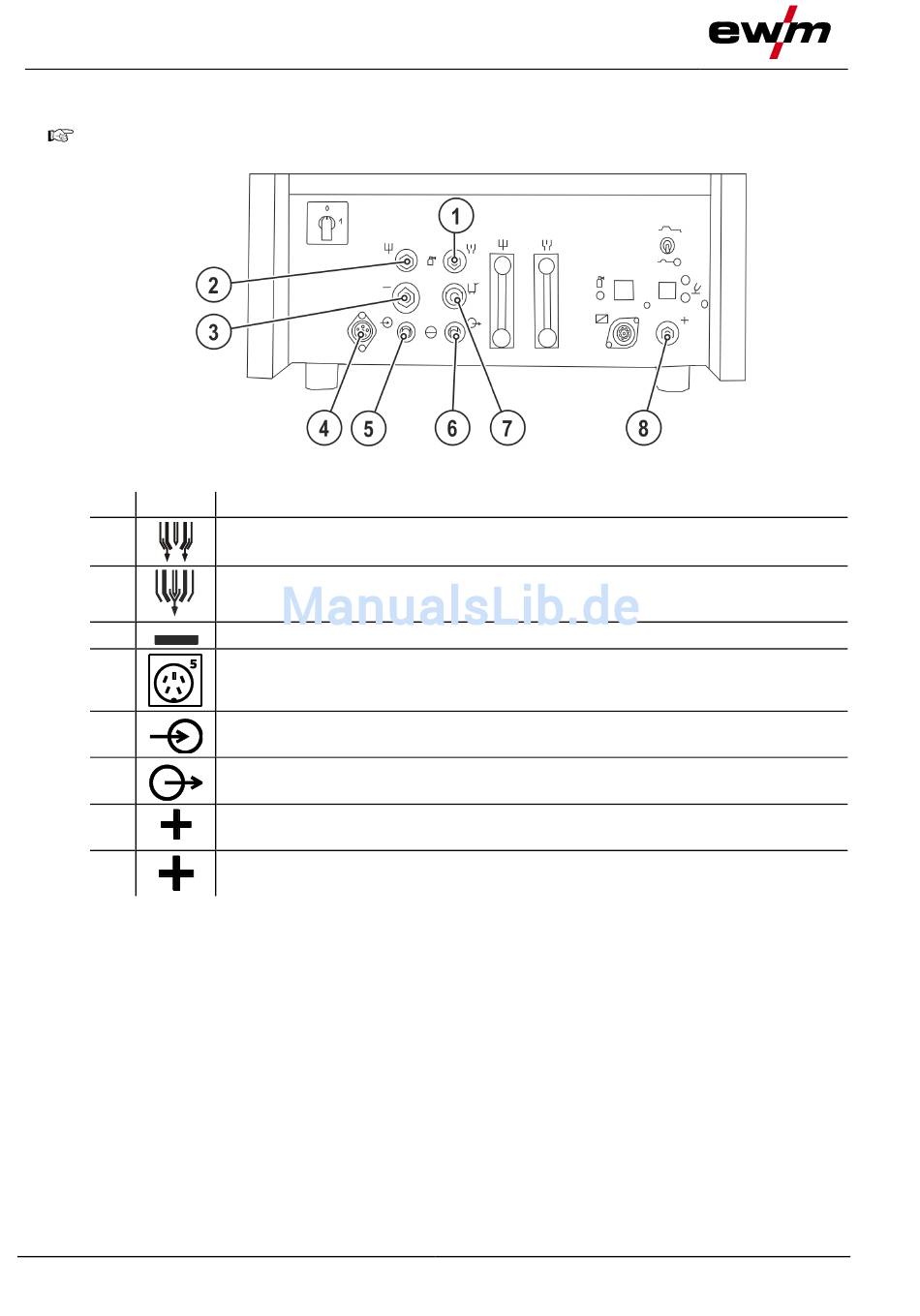

Abbildung 4-11
099-007010-EW500
