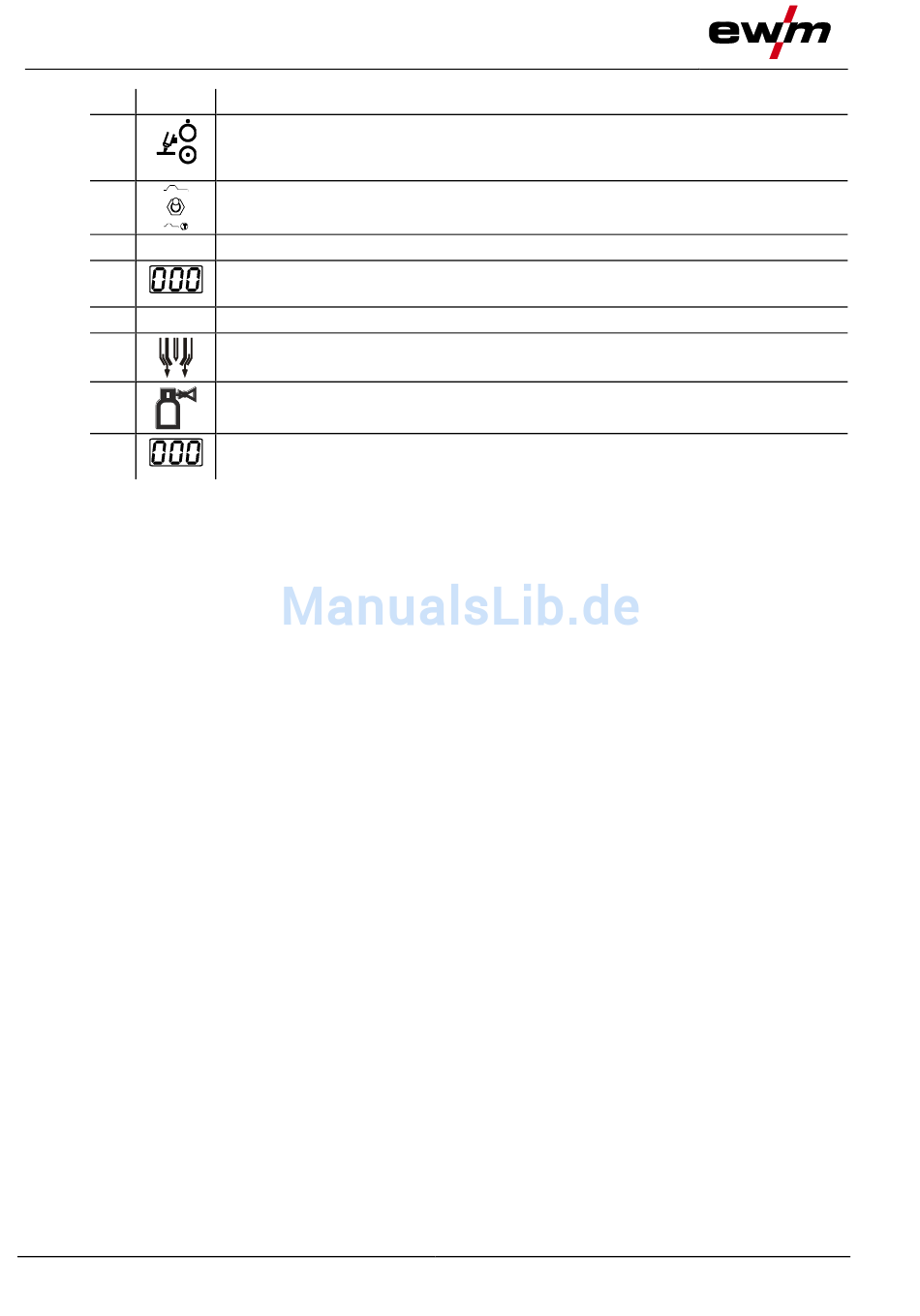

Gerätebeschreibung - Schnellübersicht
Frontansicht
Pos. Symbol
15
16
17
18
19
20
21
22
16
Beschreibung
0
Drucktaste Hilfslichtbogen mit Signalleuchte
Signalleuchte leuchtet nicht: Hilfslichtbogen ausgeschaltet
Signalleuchte leuchtet: Hilfslichtbogen brennt
Kippschalter stromloser Test
Simulationsmöglichkeit der eingestellten Parameterwerte ohne zu Schweißen
Eintrittsöffnung Kühlluft
Dreistellige Anzeige
Darstellung Schweißspannung
Gerätesteuerung > siehe Kapitel 3.3
Anschluss Schutzgas (Kupplung Typ 20)
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Drucktaste Gastest > siehe Kapitel 4.1.7.3
Dreistellige Anzeige
Darstellung Schweißstrom
