4.1.9 Funktionsabläufe / Betriebsarten
4.1.9.1

Stromloser Test - Simulationsmodus

Vor dem Schweißen kann der Anwender die gewählten Strom- und Zeitparameter ohne zu Schweißen
simulieren. Hierzu wird der Kippschalter stromloser Test betätigt. Jetzt können, wie beim üblichen
Schweißvorgang, die gewählten Strom- und Zeitparameter simuliert werden.
4.1.9.2 Zeichen- und Funktionserklärung
Symbol Bedeutung
Brennertaster 1 drücken
Brennertaster 1 loslassen
Hauptstrom (Minimal- bis Maximalstrom)
I1
Absenkstrom (0 % bis 100 % von AMP)
I2
Startstrom
IS
Endkraterstrom
IE
Gasvorströmen (Schutzgas)
Gasnachströmen (Schutzgas)
4.1.9.3

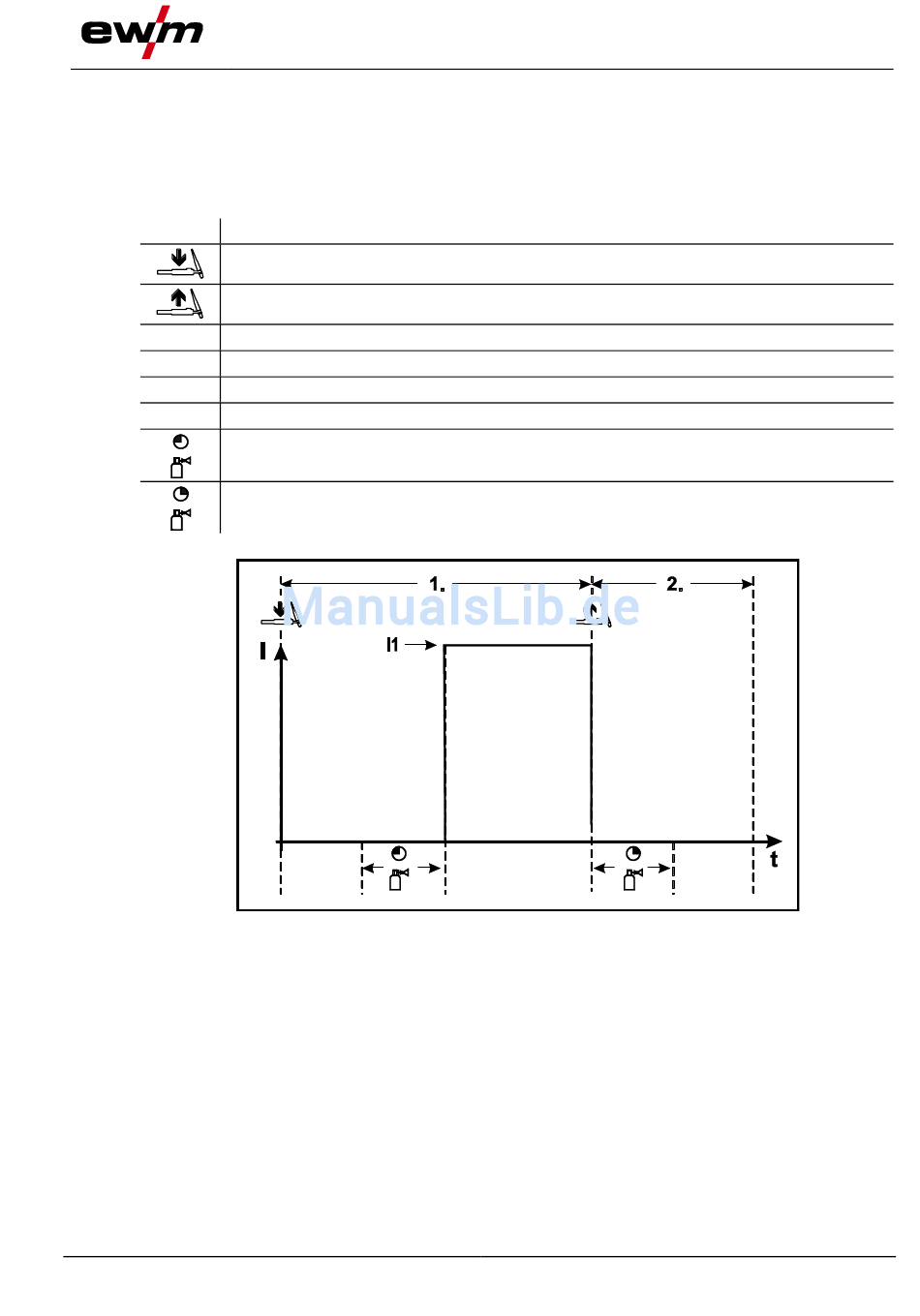

2-Takt Betrieb ohne Up- und Downslope

1.Takt:
•
Brennertaster 1 bzw. Fußfernsteller betätigen.
•
Gasvorströmzeit läuft ab.
•
Der Lichtbogen zündet.
•
Schweißstrom I1 fließt.
2.Takt:
•
Brennertaster 1 1 bzw. Fußfernsteller loslassen.
•
Der Lichtbogen erlischt.
•
Eingestellte Gasnachströmzeit läuft ab.
099-007010-EW500
07.09.2016
Aufbau und Funktion
Abbildung 4-12
