Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Transportgriff
Austrittsöffnung Kühlluft
Hauptschalter, Gerät Ein/Aus
Anschluss Plasmagas (Stecknippel Typ 20)
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Anschlussbuchse Schweißstrom, Schweißbrenner
Gerätefüße
Anschlussbuchse 5-polig, Steuerleitung Schweißbrenner
Kühlmittelrücklauf vom Schweißbrenner
Anschlussbuchse Hilfslichtbogenstrom
Düsenpotential Plasmaschweißbrenner.
Kühlmittelvorlauf zum Schweißbrenner
Durchflussregler für Plasmagas
Regelung und Anzeige der Gasdurchflussmenge
Durchflussregler für Schutzgas
Regelung und Anzeige der Gasdurchflussmenge
Anschlussbuchse, 14-polig
Fernstelleranschluss
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung

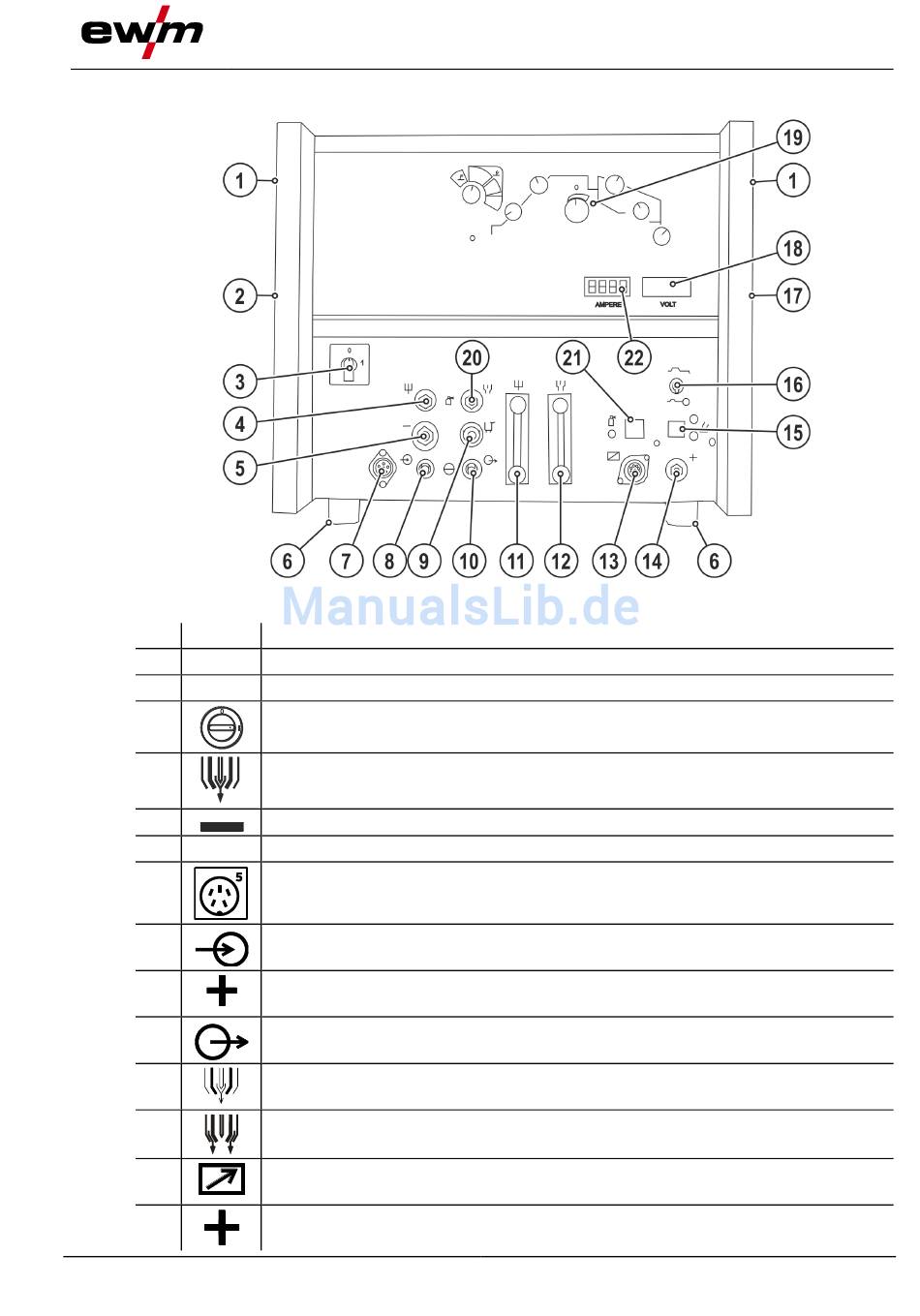

Abbildung 3-2
Frontansicht
