26.2.21.2. CONTROL.sim – Simulation des Prozesses und Prozessventils
Die Einstellungen zur Simulation des Prozesses und des Prozessventils werden im Menü CONTROL.sim
vorgenommen.
Einstellungen
Art der Simulation:
Parametrierung des
Prozesses:
Beispiel.eines.simulierten.Prozesses:
SIM.Gain
(Verstärkungsfaktor [Kp])

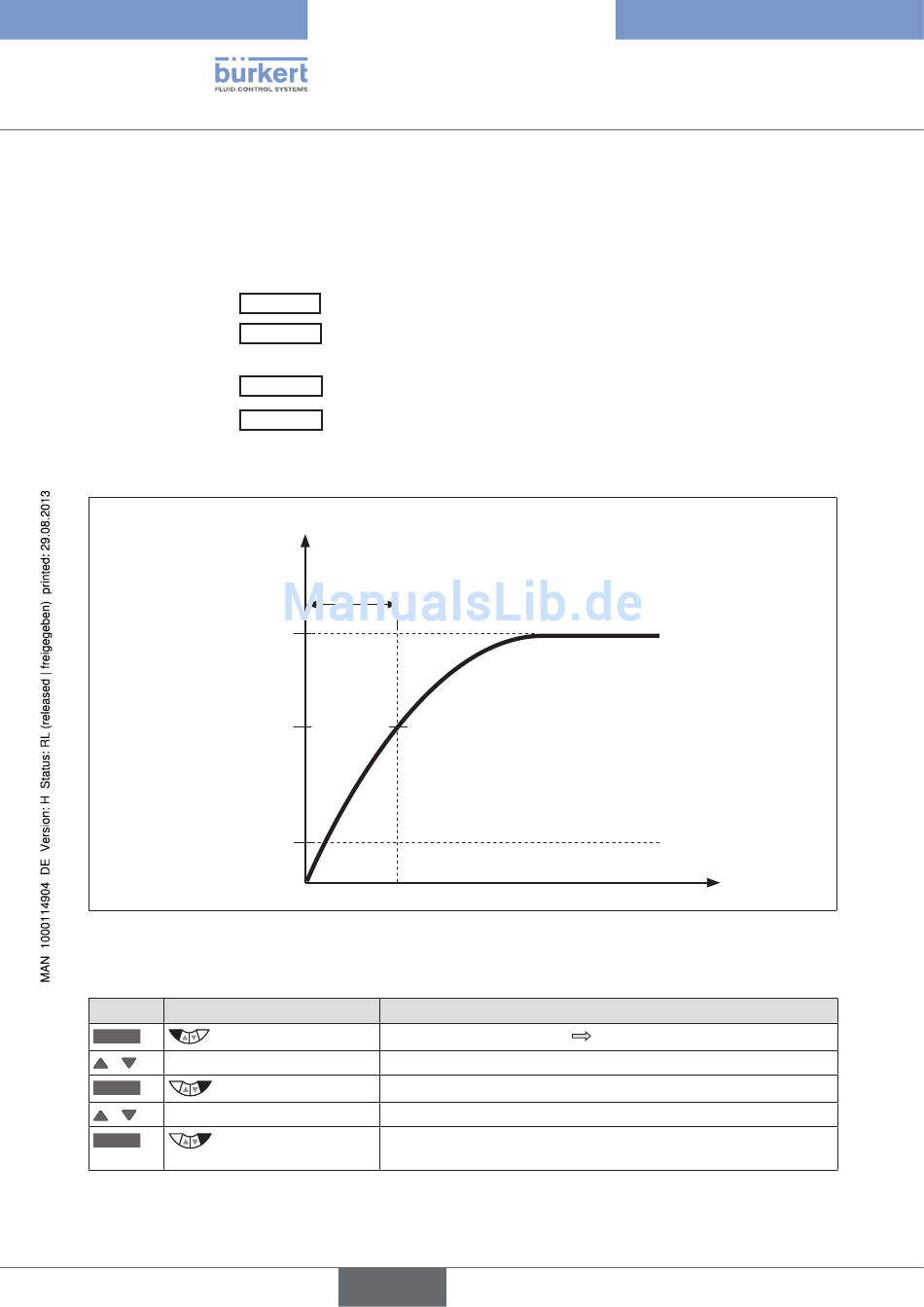

Bild 83: Beispiel eines simulierten Prozesses. Verhalten des PT1 Glieds
Aktiveren.und.parametrieren.der.Simulation.des.Prozesses.und/oder.Prozessventils:
Taste Aktion
MENU
/ SIMULATION auswählen
ENTER
/ CONTROL.sim auswählen
ENTER
146
Simulation des Prozessventils.
x.SIM
Simulation des Prozesses.
p.SIM
Verstärkungsfaktor festlegen.
SIM.Gain
Zeitkonstante in Sekunden festlegen.
SIM.Delay
Auswirkung der Parametrierung auf das Verhalten des PT1 Glieds
SIM.Delay (Zeitkonstante [T] in s)
5
63 %
1
Beschreibung
Wechsel von Prozessebene
ca. 3 s drücken
(Dazu muss die Zusatzfunktion ins Hauptmenü aufgenommen sein.)
Das Untermenü zur Einstellung der Simulation wird angezeigt.
drücken
Das Untermenü zur Aktivierung und Parametrierung der Prozess-
drücken
und Prozessventil-Simulation wird angezeigt.
