26.2.21.1. SIGNAL.sim – Simulation des Sollwerts
Die Einstellungen zur Simulation des Sollwerts werden im Menü SIGNAL.sim vorgenommen.
Aktivierung.der.Simulation:
Für die gewählte Signalform können folgende Parameter eingestellt werden.
Menüpunkt
Parametereinstellung
Offset
(Nullpunktverschiebung in %)
Amplitude
(Amplitude in %)
Perisode
(Periodendauer in s)
Tabelle 70:
SIGNAL.sim; Parametereinstellungen für Sollwert-Simulation
Deaktivierung.der.Simulation:
Aktiveren.und.parametrieren.der.Sollwert-Simulation:
Taste
Aktion
MENU
/
SIMULATION auswählen
ENTER
144
Im Untermenü SIGNAL.form durch Auswahl einer der folgenden Signalformen
Sinus
Square
Triangle
Mixed
Im Untermenü SIGNAL.form
Auswahl Extern
(entspricht der Werkseinstellung im Auslieferungszustand)
Beschreibung
Wechsel von Prozessebene
ca. 3 s drücken
(Dazu muss die Zusatzfunktion ins Hauptmenü aufgenommen sein).
Das Untermenü zur Einstellung der Simulation wird angezeigt.
drücken
deutsch
Sinussignal
Rechtecksignal
Dreiecksignal
Einmaliger Durchlauf einer wechselnden Signalfolge.
Anschließend wird die Auswahl auf Extern (Sollwert-Simulation
inaktiv) gesetzt.

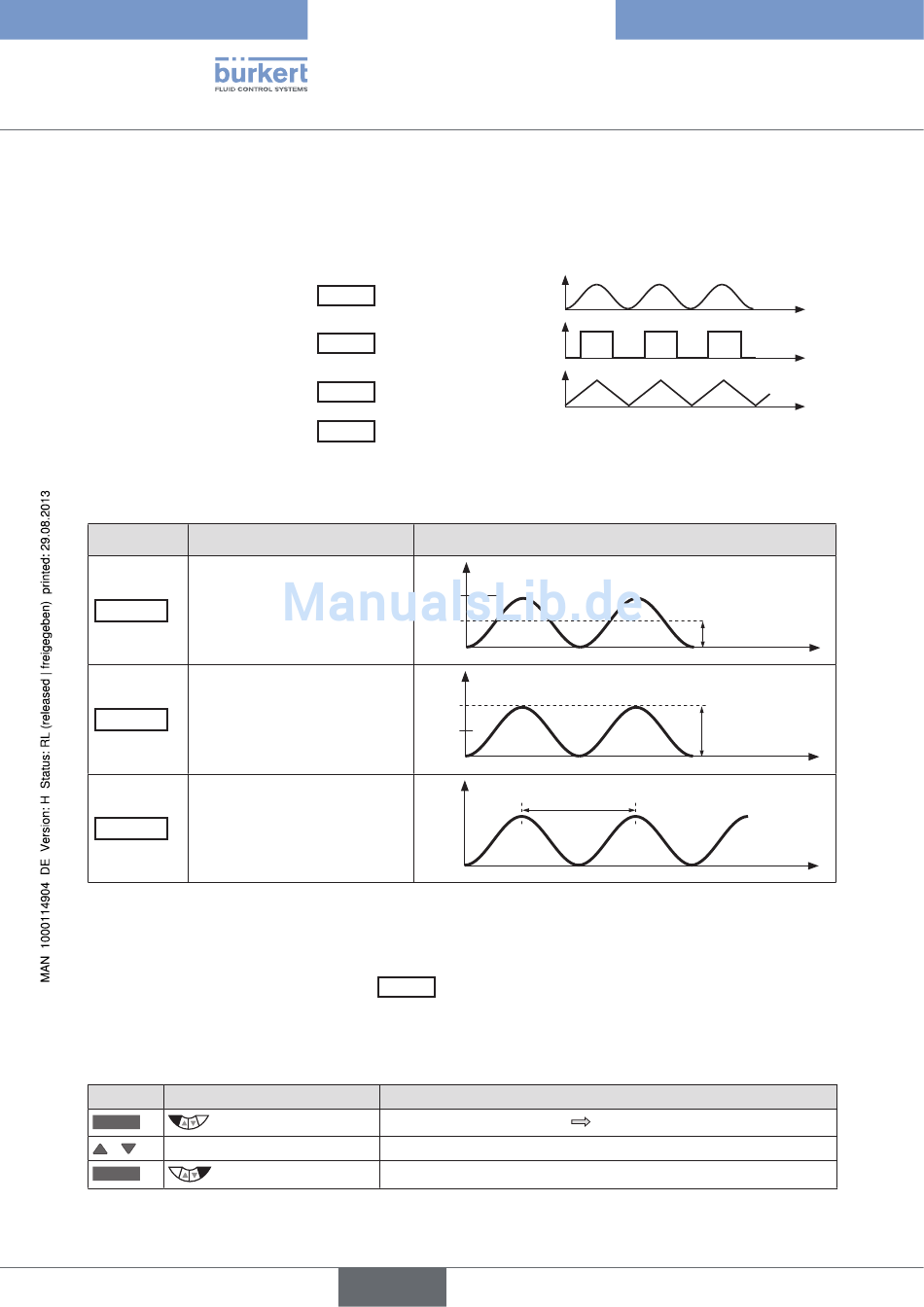

Schematische.Darstellung.mit.Sinussignal
70 %
50 %
70 %
50 %
Periode in s
70 %
50 %
= Sollwert Simulation inaktiv
Typ 8792, 8793
Zusatzfunktionen
Offset in %
Amplitude in %
Einstellebene.
t
t
t
