Typ 8792, 8793
Bedienung
17. BEDIEN- UND ANZEIGEELEMENTE
Das folgende Kapitel beschreibt die Bedien- und Anzeigeelemente des Typs 8792/8793.
17.1. Beschreibung der Bedien- und Anzeigeelemente
Das Gerät ist mit 4-Tasten für die Bedienung und einem 128x64 Dot-Matrix Grafikdisplay als Anzeigeelement
ausgestattet.
Die Anzeige des Displays passt sich den eingestellten Funktionen und Bedienebenen an.
Grundsätzlich unterschieden werden kann zwischen der Displayansicht für die Prozessebene und die Einstel-
lebene.
Nach dem Anlegen der Betriebsspannung zeigt das Display die Prozessebene an.
.
* Welche Prozesswerte im Betriebszustand AUTOMATIK angezeigt werden können ist typenabhängig.
Eine detaillierte Beschreibung dazu, finden Sie
in Kapitel „17.3.1. Mögliche Displayanzeigen der Prozessebene"

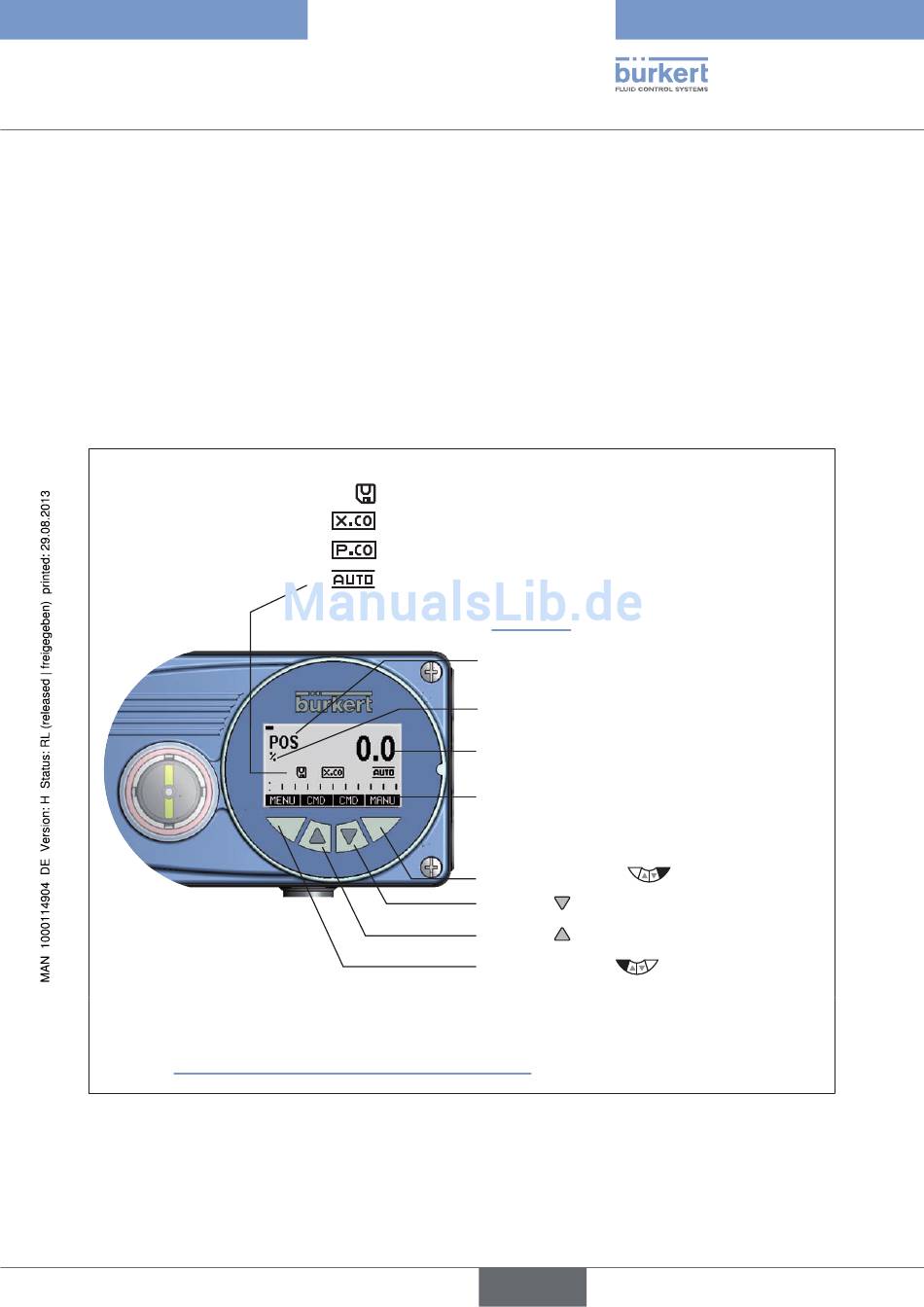

Bild 29: Anzeige und Bedienelemente der Prozessebene
Anzeigeelemente.der.Prozessebene:
Speichersymbol
Symbol für Stellungsregelung
Symbol für Prozessregelung
Symbol für den Betriebszustand AUTOMATIK
Weitere Symbole werden entsprechend der aktivierten Funk-
tionen angezeigt. Siehe „Tabelle 22"
Kurzbezeichnung für den angezeigten
Prozesswert
Einheit des angezeigten Prozesswerts
Prozesswert *
Bezeichnung für die Funktion der Tasten
Bedienelemente:
rechte Auswahltaste
Pfeiltaste
Pfeiltaste
linke Auswahltaste
deutsch
, Pfeil nach unten
, Pfeil nach oben
63
