26.2.21. S IMULATION – Menü zur Simulation von Sollwert, Prozess
und Prozessventil
Mit dieser Funktion können Sollwert, Prozess und Prozessventil unabhängig voneinander simuliert werden.
Achtung! Durch einen Geräteneustart wird die Simulation inaktiv.
Die Einstellungen von SIGNAL.form, x.SIM und p.SIM werden auf die Werkseinstellung zurückgesetzt.
SIMULATION ENTER
EXIT
*.Wird das Untermenü mit der Taste

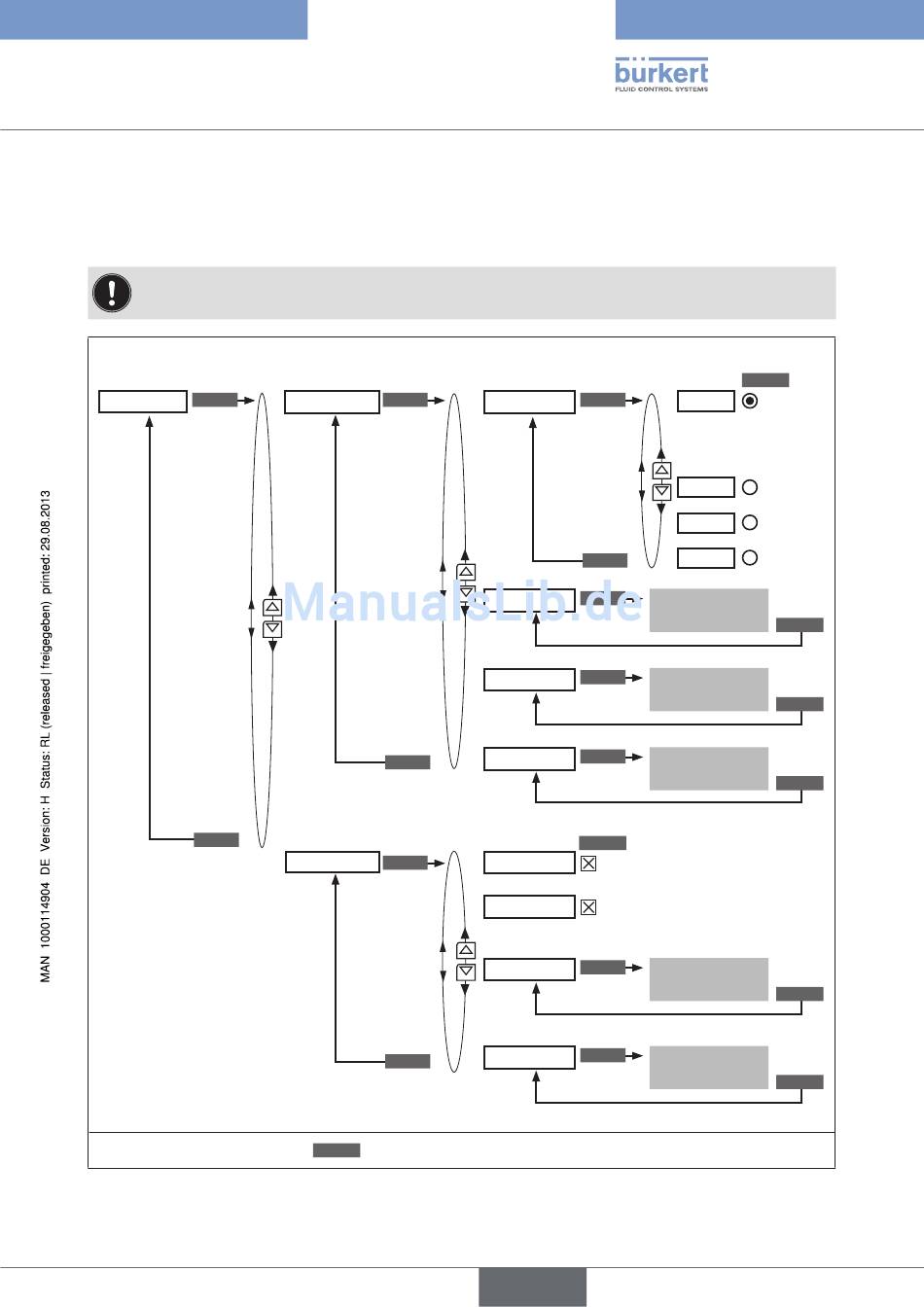

Bild 82: Bedienstruktur SIMULATION
Simulation.Sollwert
SIGNAL.sim ENTER
EXIT
Simulation.Prozess.und.Prozessventil
CONTROL.sim
ENTER
EXIT
verlassen, bleibt der Wert unverändert.
