montAGe

Nur für Positioner und Prozessregler ohne vormontiertes
Prozessventil.
10.1 montage von Geräten für den
ex-Bereich
Bei der Montage im explosionsgeschützten Bereich muss die
den Ex-Geräten beiliegende „ATEX-Anleitung für den Einsatz im
Ex-Bereich" beachtet werden.

10.2 sicherheitshinweise

Gefahr!
Verletzungsgefahr durch hohen Druck in anlage/gerät.
▶ Vor Arbeiten an Anlage oder Gerät, den Druck abschalten
und Leitungen entlüften/entleeren.
Verletzungsgefahr durch stromschlag!
▶ Vor Eingriffen in das Gerät oder die Anlage, Spannung
abschalten und vor Wiedereinschalten sichern!
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmun-
gen für elektrische Geräte beachten!
WarnunG!
Verletzungsgefahr bei unsachgemäßer montage!
▶ Montage darf nur autorisiertes Fachpersonal mit geeignetem
Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes einschalten der anlage
und unkontrollierten wiederanlauf!
▶ Anlage vor unbeabsichtigtem Betätigen sichern.
Montage
▶ Nach der Montage einen kontrollierten Wiederanlauf
gewährleisten.
10.3 montage an Prozessventile des typs
2103, 2300 und 2301
hinWeis!
Bei montage an Prozessventile mit schweißgehäuse die
montagehinweise in der Bedienungsanleitung des Prozess-
ventils beachten.
Die Montage der Schaltspindel und der Formdichtung ist in
der Bedienungsanleitung für Typ 8692/8693 beschrieben.
Sie finden diese auf der Bürkert-Homepage.
Gehäusemantel
Elektrisches
Anschlussgehäuse
Antrieb
Ventilgehäuse

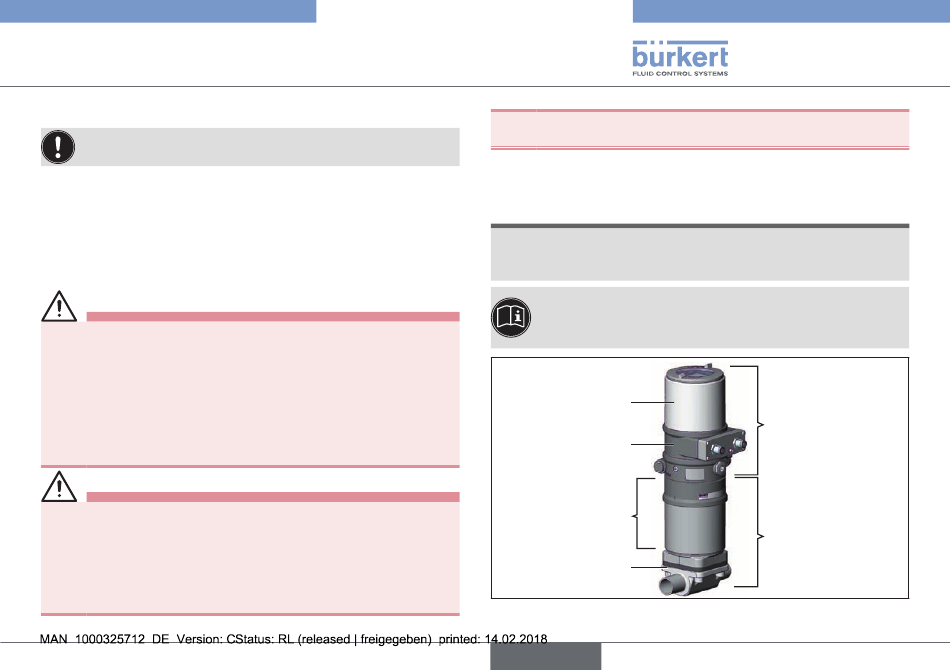

Bild 7: Montage an Prozessventil, Beispiel Typ 2301
