Typ 8792, 8793
Inbetriebnahme
25. GRUNDEINSTELLUNG DES
PROZESSREGLERS
25.1. P.CONTROL – Einrichten und Parametrieren des
Prozessreglers
Für die Inbetriebnahme des Prozessreglers müssen Sie im Menü P.CONTROL folgende Einstellungen
vornehmen:
1. SETUP Einrichten des Prozessreglers (Konfiguration)
2. PID.PARAMETER Prozessregler parametrieren
Bedienstruktur:
P.CONTROL ENTER
* Die Funktion SP SCALE erscheint nur, wenn unter SP INPUT der Menüpunkt externe Sollwertvorgabe (extern) aktiviert
ist.

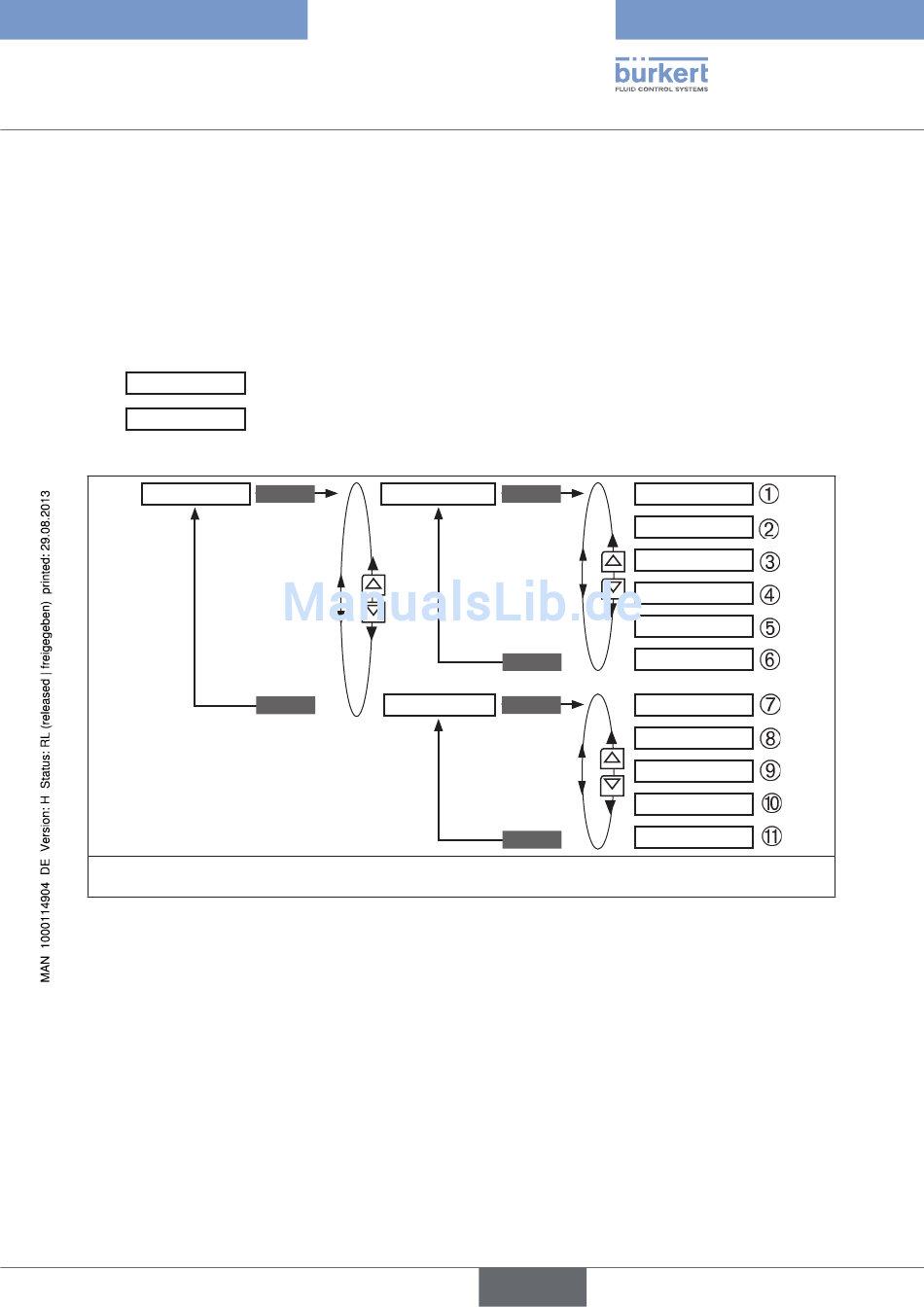

Bild 35: Bedienstruktur P.CONTROL
Legende:
①
Unempfindlichkeitsbereich (Totband) des PID-Prozessreglers
②
Verstärkungsfaktor des Prozessreglers
③
Nachstellzeit
④
Vorhaltezeit
⑤
Betriebspunkt
⑥
Filterung des Prozess-Istwert-Eingangs
⑦
Angabe der Signalart für Prozess-Istwert (4 - 20 mA, Frequenzeingang, Pt 100-Eingang)
⑧
..Festlegung der physikalische Einheit und Skalierung des Prozess-Istwerts
⑨
Art der Sollwertvorgabe (intern oder extern)
⑩
Skalierung des Prozess-Sollwerts (nur bei externer Sollwertvorgabe)
⑪
Ermöglicht ein stoßfreies Umschalten zwischen AUTOMATIK und HAND - Betrieb
PID.PARAMETER
EXIT SETUP
ENTER
DBND 0,1 %
KP
TN
TV
X0
FILTER
EXIT
ENTER PV-INPUT
PV-SCALE
SP-INPUT
SP-SCALE*
P.CO-INIT
EXIT
deutsch
0,00
0,5
0,0
0,0 %
0
