Typ 8792, 8793
Systembeschreibung
8. DER POSITIONER TYP 8792
Über den Wegaufnehmer wird die aktuelle Position (POS) des pneumatischen Antriebs erfasst. Dieser Stellungs-
Istwert wird vom Positioner mit dem als Normsignal vorgegebenen Sollwert (CMD) verglichen. Liegt eine Regel-
differenz (Xd1) vor, wird über das Stellsystem der Antrieb belüftet und entlüftet. Auf diese Weise wird die Position
des Antriebs bis zur Regeldifferenz 0 verändert. Z1 stellt eine Störgröße dar.
CMD
+
Stellungs-
Sollwert

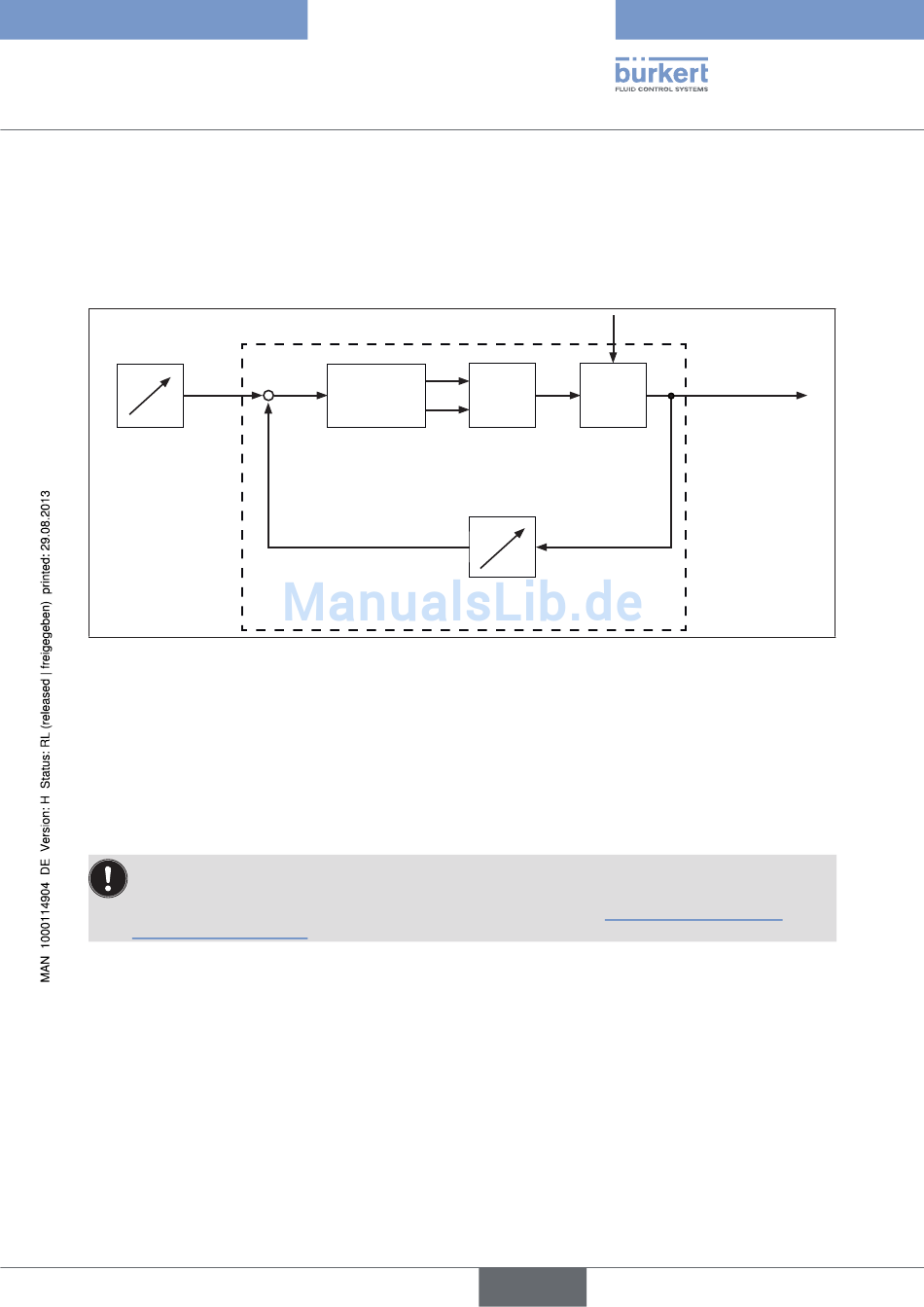

Bild 3: Stellungsregelkreis im Typ 8792
8.1. Positioner (Stellungsregler) Typ 8793 Remote mit
externem Wegaufnehmer
Bei dieser Ausführung besitzt der Typ 8793 keinen Wegaufnehmer in Form eines Drehwinkelsensors, sondern
einen externen Wegsensor.
Durch den Anschluss des Wegsensors an die analoge Schnittstelle (4 ... 20 mA), kann der Typ 8793 nur
als Positioner (Stellungsregler) betrieben werden.
Die Möglichkeiten für den Anschluss eines Wegsensors sind im Kapitel „12.4. Remote-Betrieb mit
externem Wegaufnehmer" beschrieben.
B1
Xd1
E1
-
Positioner
POS
Stellungsregelkreis
Z1
P
K
Stellsystem Stetigventil
Magnetventile
Wegaufnehmer
deutsch
Ventilöffnung
19
