Typ 8792, 8793
Zusatzfunktionen
26.2.12.1. Verhalten des Antriebs bei deaktivierter oder aktivierter
Sicherheitsposition
Auswahl SafePos off
Auswahl SafePos on
Das Verhalten des Antriebs bei einer Signalfehlererkennung ist von der Aktivierung der Zusatzfunktion SAFEPOS
abhängig. Siehe Kapitel „26.2.11. SAFEPOS – Eingabe der Sicherheitsposition".
• SAFEPOS aktiviert:
• SAFEPOS nicht aktiviert:
Die Aktivierung zum Anfahren der Sicherheitsposition (Auswahl SafePos on) ist nur bei aktivierter Signal-
fehlererkennung (ERROR on) möglich.
26.2.13. B INARY.IN – Aktivierung des Binäreingangs
In diesem Menü wird der Binäreingang konfiguriert. Folgende Funktionen können ihm zugeordnet werden:
Anfahren von SafePos
SafePos
Umschalten des Betriebszustands (HAND / AUTOMATIK)
Manu/Auto
Starten der Funktion X.TUNE
X.TUNE
Nur.bei.Typ.8793.und.aktiviertem.Prozessregler:
Umschalten zwischen Stellungs- und Prozessregler
X.CO/P.CO
BINARY.IN
ENTER
EXIT

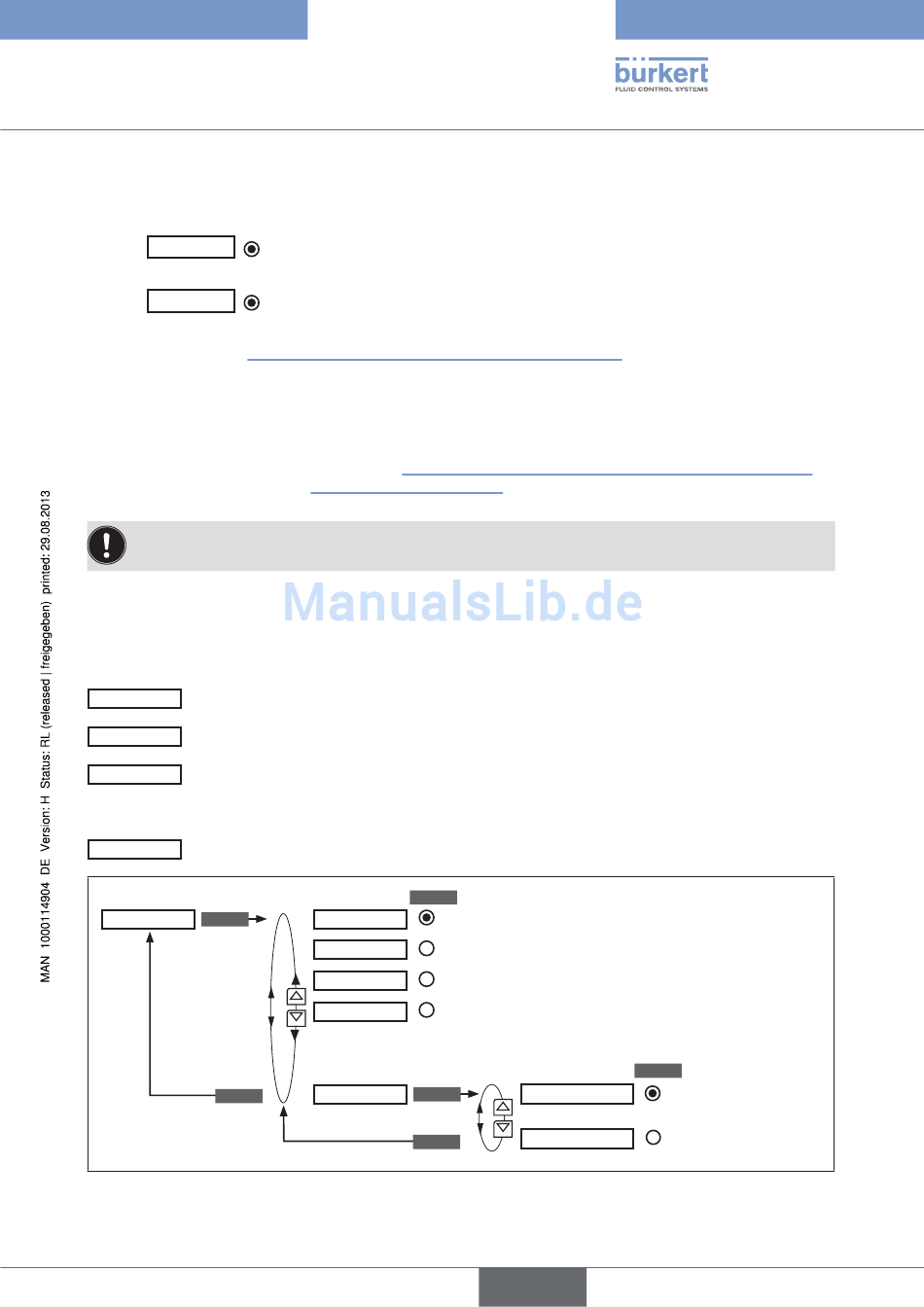

Bild 73: Bedienstruktur BINARY.IN
– Der Antrieb bleibt in der Position stehen, die dem zuletzt übertragenen Sollwert ent-
spricht (Default-Einstellung).
– Anfahren der Sicherheitsposition aktiviert:
Bei einer Signalfehlererkennung fährt der Antrieb in die Position, die in der
Zusatzfunktion SAFEPOS vorgegeben ist.
Der Antrieb fährt in die Sicherheitsendlage die er bei Ausfall der elektrischen
und pneumatischen Hilfsenergie einnehmen würde.
Siehe Kapitel „11.8. Sicherheitsendlagen nach Ausfall der elektrischen bzw.
pneumatischen Hilfsenergie".
SELEC
SafePos
Manu/Auto
X.Tune
X.CO / P.CO
Auswahl.
Typ.des.Binäreingangs
BIN.IN type
ENTER
EXIT
Anfahren von SafePos
Betriebszustand umschalten
X.TUNE starten
Umschalten zwischen Stellung- und Prozessregler
normally open
normally closed
deutsch
SELEC
(0 ... 5 V = 0,
10 ... 30 V = 1)
0 ... 5 V = 1,
10 ... 30 V = 0)
