26.2.22.6. Beschreibung der Diagnosefunktionen
HISTOGRAM
Das Menü HISTOGRAM gliedert sich in 2 Teile.:
1... A usgeben.der.Histogramme für
POS-Class (Verweildauerdichte) und
DIR-Class (Bewegungsspanne)
2. Auflistung.der.Kennwerte für
CMD Sollposition Ventilantrieb
POS Istposition Ventilantrieb
DEV Abweichung von POS zu CMD
TEMP Temperatur
SP Prozess-Sollwert
PV Prozess-Istwert

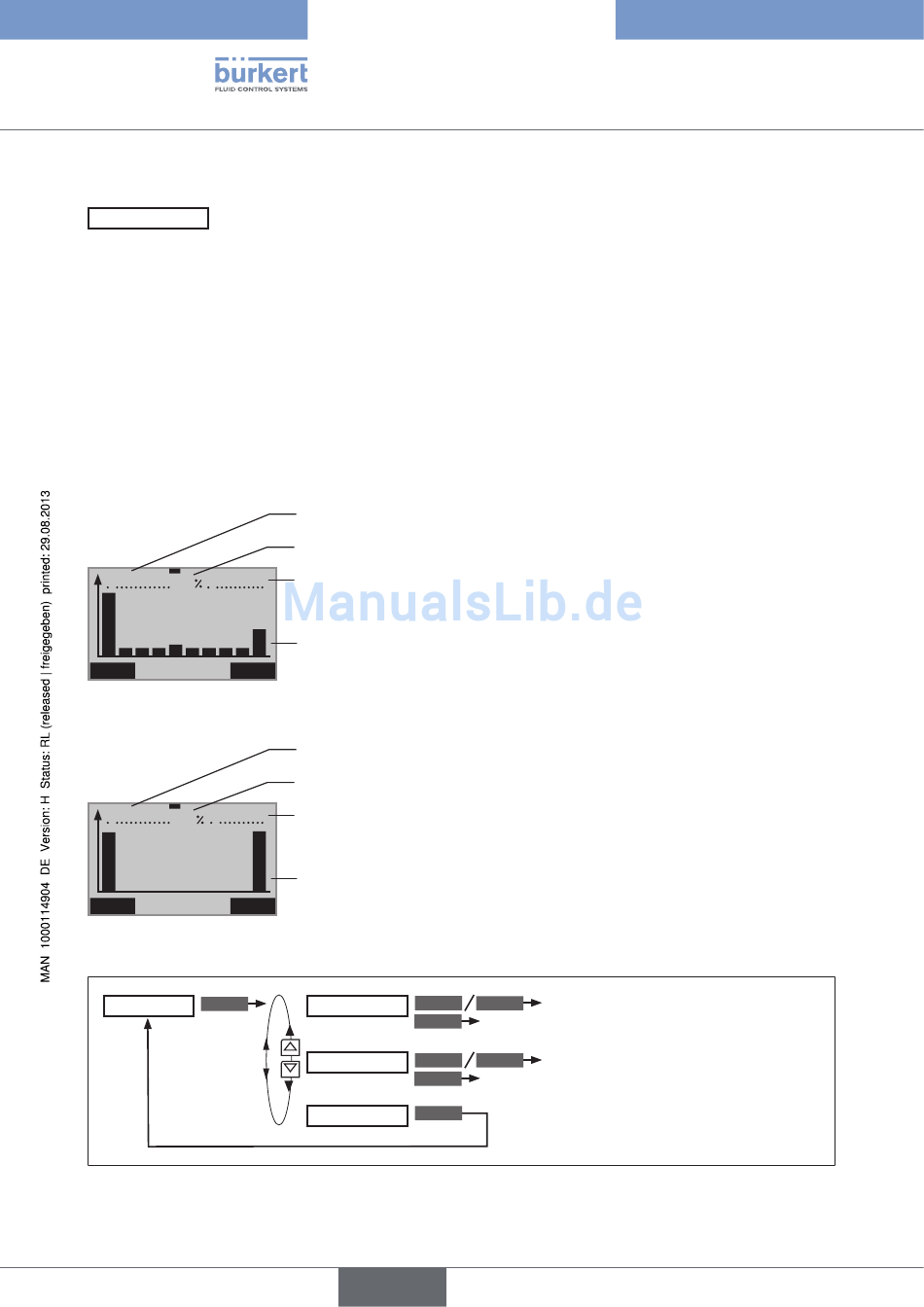

Displaybeschreibung.der.Histogramme:
POS-Class
00.:.13.:.48
44
STOP POS–Class
DIR-Class
00.:.13.:.48
50
STOP DIR–Class
Bedienstruktur:
HISTOGRAM
ENTER
Bild 86: HISTOGRAM; Bedienstruktur
154
–.Ausgabe.von.Histogrammen
Dauer der Histogrammaufzeichnung
Größte aufgetretene Verweildauerdichte (höchster Balken)
233.c
Zurückgelegter Weg des Antriebs
M
10 Histogrammbalken die jeweils 10 % des Gesamthubs darstellen:
Balken links = Klasse 1 (0 - 10 %)
CLEAR
Balken rechts = Klasse 10 (91 - 100 %)
Dauer der Histogrammaufzeichnung
Am häufigsten aufgetretene Spanne zwischen 2 Richtungswechseln
72
Anzahl der Richtungswechsel
Histogrammbalken für die Spanne zwischen zwei Richtungsumkehrpunkten
Balken links = Klasse 1 (0 - 10 %)
CLEAR
Balken rechts = Klasse 10 (91 - 100 %)
POS-Class
DIR-Class
SYSTEM-DATA
deutsch
Beide Histogramme starten / stoppen
START STOP
Beide Histogramme löschen
CLEAR
Beide Histogramme starten / stoppen
START STOP
Beide Histogramme löschen
CLEAR
EXIT
Typ 8792, 8793
Zusatzfunktionen
