Typ 8792, 8793
PROFIBUS DP

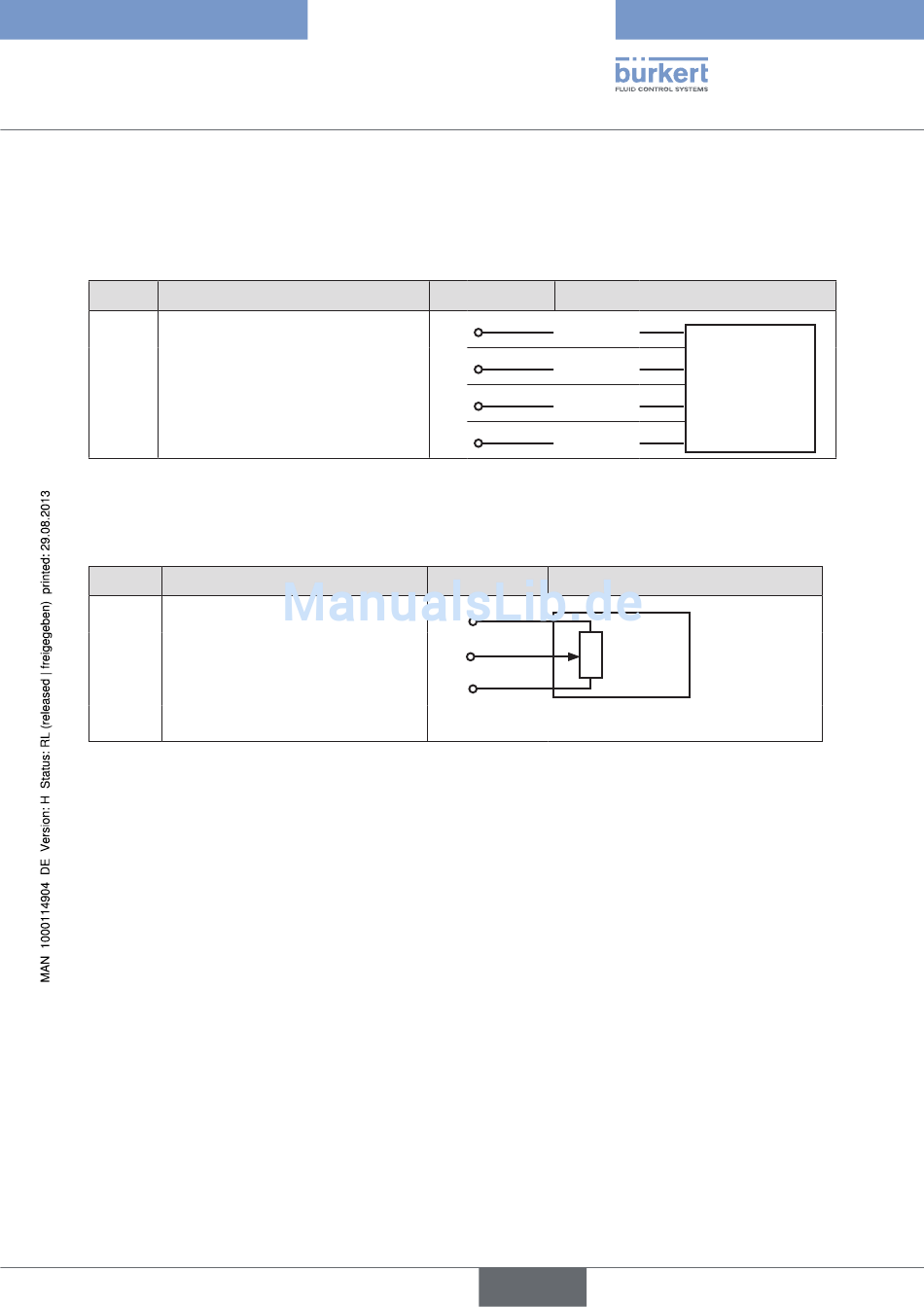

29.5. X4 - Buchse M8, 4-polig, optional –
Remote Sensor (nur bei Remote-Ausführung)
Anschluss des digitalen, berührungslosen Wegaufnehmers Typ 8798:
Pin Belegung
1 Versorgung Sensor +
2 Versorgung Sensor –
3 Serielle Schnittstelle, A-Leitung
4 Serielle Schnittstelle; B-Leitung
Tabelle 102: Pin-Belegung; X4 - Buchse M8, 4-polig - digitaler, berührungsloser Wegaufnehmer Typ 8798
Anschluss eines analogen, potentiometrischen Wegaufnehmers:
Pin Belegung
1 Potentiometer 1
2 Mittelabgriff 2
3 Potentiometer 3
4 nicht belegt
Tabelle 103: Pin-Belegung; X4 - Buchse M8, 4-polig - analoger, potentiometrischer Wegaufnehmer
.Geräteseitig Äußere.Beschaltung
S + +
S – –
A A-Leitung
B B-Leitung
Geräteseitig Äußere.Beschaltung
1
2
3
deutsch
Remote Sensor
Typ 8798
digital
Potentio-
meter
