Typ 8792, 8793
Systembeschreibung
9. DER PROZESSREGLER TYP 8793
Beim Prozessregler Typ 8793 wird die in Kapitel „8" erwähnte Stellungsregelung zum untergeordneten Hilfsregelkreis;
es ergibt sich eine Kaskadenregelung. Der Prozessregler im Hauptregelkreis des Typs 8793 hat eine PID-Funktion.
Als Sollwert wird der Prozess-Sollwert (SP) vorgegeben und mit dem Istwert (PV) der zu regelnden Prozessgröße
verglichen. Über den Wegaufnehmer wird die aktuelle Position (POS) des pneumatischen Antriebs erfasst. Dieser
Stellungs-Istwert wird vom Positioner mit dem vom Prozessregler vorgegebenen Sollwert (CMD) verglichen. Liegt
eine Regeldifferenz (Xd1) vor, wird über das Stellsystem der Antrieb belüftet und entlüftet. Auf diese Weise wird
die Position des Antriebs bis zur Regeldifferenz 0 verändert. Z2 stellt eine Störgröße dar.
CMD
+ -
Xd2
SP
+
-
Prozess-
Sollwert

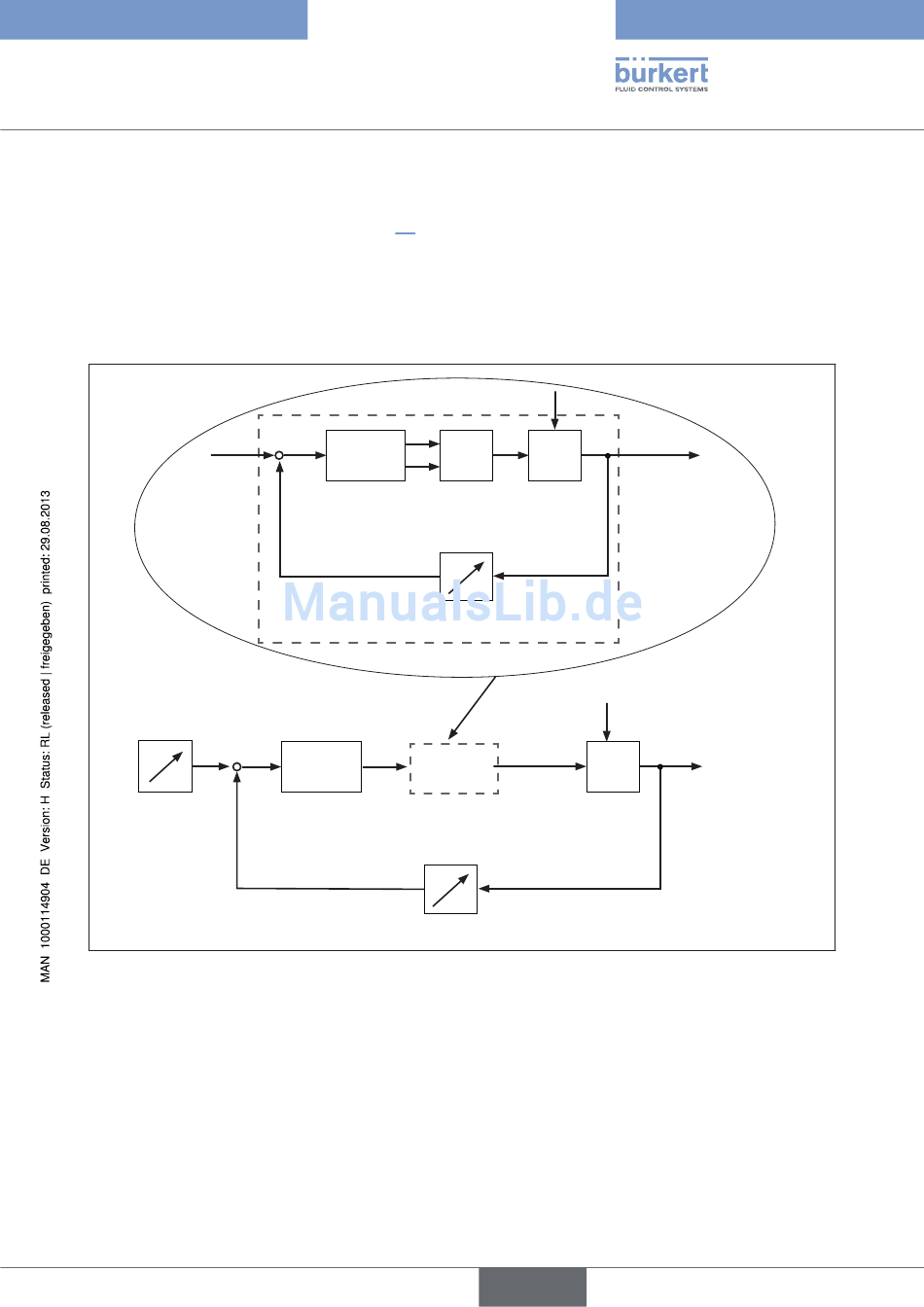

Bild 5: Signalflussplan Prozessregler
B1
Xd1
E1
Stellsystem
Positioner
Magnetventile
POS
Wegaufnehmer
Stellungsregelkreis
CMD
Stellungs-
regelkreis
Prozessregler
PV
Transmitter
Z1
Ventilöffnung
P
K
Stetigventil
Z2
Ventil-
öffnung
Prozess
deutsch
Prozessgröße
23
