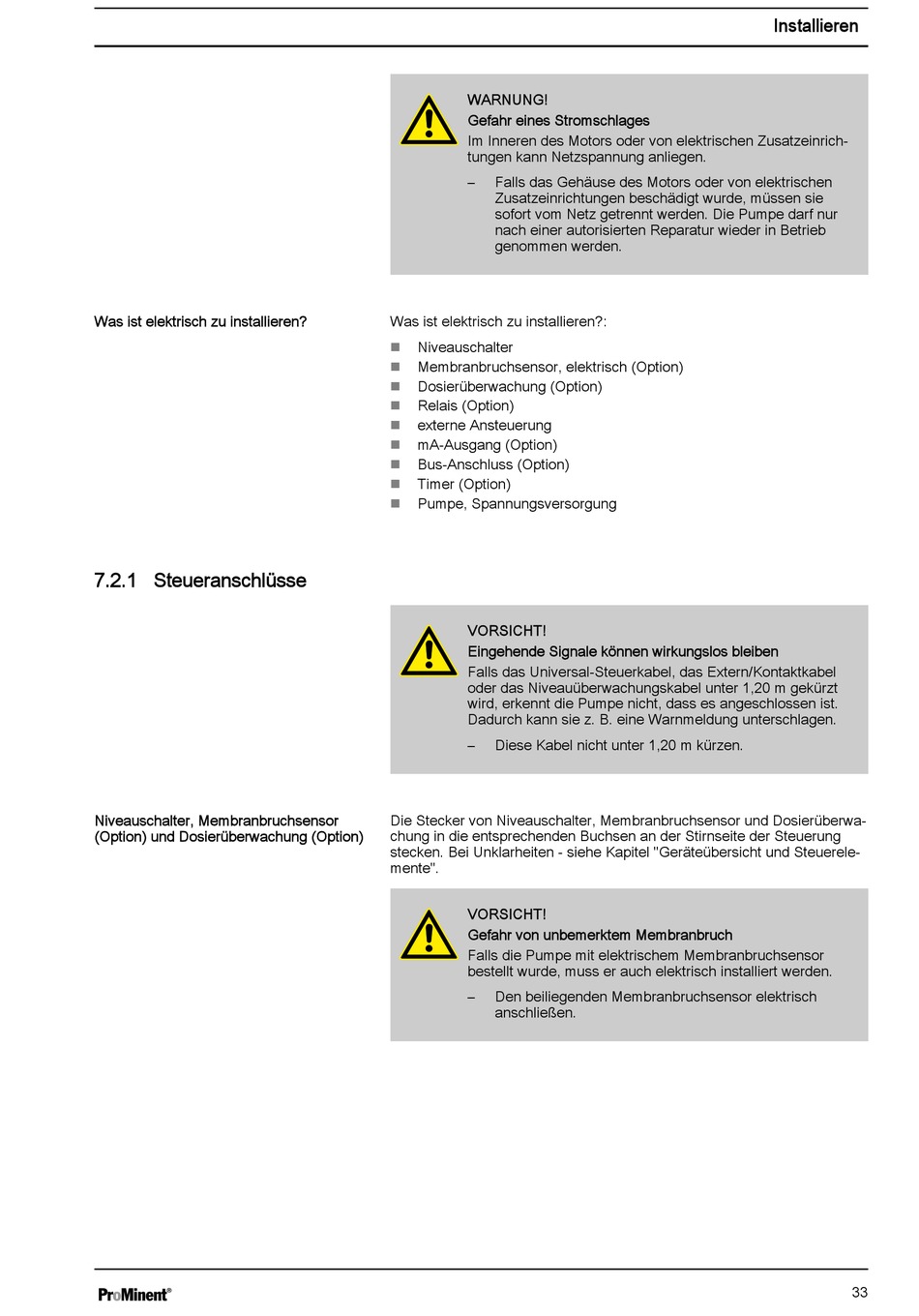

Steueranschlüsse - ProMinent Sigma Betriebsanleitung

Was ist elektrisch zu installieren?
7.2.1 Steueranschlüsse
Niveauschalter, Membranbruchsensor
(Option) und Dosierüberwachung (Option)
WARNUNG!
Gefahr eines Stromschlages
Im Inneren des Motors oder von elektrischen Zusatzeinrich‐
tungen kann Netzspannung anliegen.
– Falls das Gehäuse des Motors oder von elektrischen
Zusatzeinrichtungen beschädigt wurde, müssen sie
sofort vom Netz getrennt werden. Die Pumpe darf nur
nach einer autorisierten Reparatur wieder in Betrieb
genommen werden.
Was ist elektrisch zu installieren?:
Niveauschalter
n
Membranbruchsensor, elektrisch (Option)
n
Dosierüberwachung (Option)
n
Relais (Option)
n
externe Ansteuerung
n
mA-Ausgang (Option)
n
Bus-Anschluss (Option)
n
Timer (Option)
n
Pumpe, Spannungsversorgung
n
VORSICHT!
Eingehende Signale können wirkungslos bleiben
Falls das Universal-Steuerkabel, das Extern/Kontaktkabel
oder das Niveauüberwachungskabel unter 1,20 m gekürzt
wird, erkennt die Pumpe nicht, dass es angeschlossen ist.
Dadurch kann sie z. B. eine Warnmeldung unterschlagen.
– Diese Kabel nicht unter 1,20 m kürzen.
Die Stecker von Niveauschalter, Membranbruchsensor und Dosierüberwa‐
chung in die entsprechenden Buchsen an der Stirnseite der Steuerung
stecken. Bei Unklarheiten - siehe Kapitel "Geräteübersicht und Steuerele‐
mente".
VORSICHT!
Gefahr von unbemerktem Membranbruch
Falls die Pumpe mit elektrischem Membranbruchsensor
bestellt wurde, muss er auch elektrisch installiert werden.
– Den beiliegenden Membranbruchsensor elektrisch
anschließen.
Installieren
33
