ProMinent Sigma 1 Kurzanleitung

KURZANLEITUNG

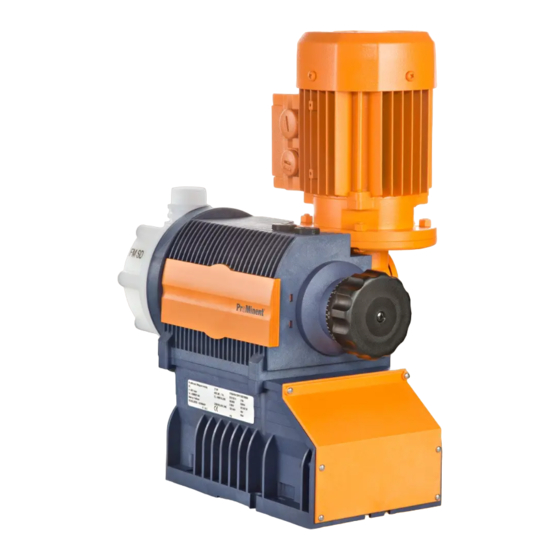

Motor-Membrandosierpumpen
Sigma/ 1, 2 und 3 Steuerungstyp
Die Pumpe verfügt über eine abnehmbare Bedieneinheit
(HMI - Human Machine Interface) mit großem LCD-Schirm und Bedientasten.
Tastenfunktionen
Kurzes Drücken: Wechsel innerhalb
der Hauptanzeige.
Langes Drücken: Wechsel in die
Nebenanzeige, durchblättern
zusätzlicher Betriebsinformationen
mit .
Kurzes Drücken: Eine Ebene
zurück.
Langes Drücken: Verlassen ohne
Speichern.
Stop/Start der Pumpe.
Visuelle
Membran-
bruchüber-
wachung**
Ausgang-Relais (Option)
Schnittstelle
ProfiBus (Option)
Eingang
Membranbruchüberwachung**
Eingang
Universal-Steuerkabel
Eingang
Dosier überwachung
* Wenn die Pumpe ohne HMI oder mit Verlängerungskabeln verwendet wird, die länger als 2 Meter sind,
ist es notwendig, eine Möglichkeit der Netztrennung vorzusehen.
** Eine Membranbruchüberwachung über elektisches Signal (Option) mit Pumpen-Stoppfunktion oder Warnmeldung.
Die Einstellung erfolgt über das Menü „Membranbruch". Verlassen Sie sich auf den Membranbruchsensor nur bei
Gegendrücken über 2 bar.
Roter Getriebeentlüftungsstutzen bei Betrieb öffnen, bei Transport schließen (nicht bei Sigma 1).
Die Betriebsanleitung ist für den Betrieb der Pumpe notwendig bzw. zu beachten.
www.prominent.com
Status-LEDs
(rot, gelb, grün)
HMI-Halterung
auch als Wandhalter verwendbar.

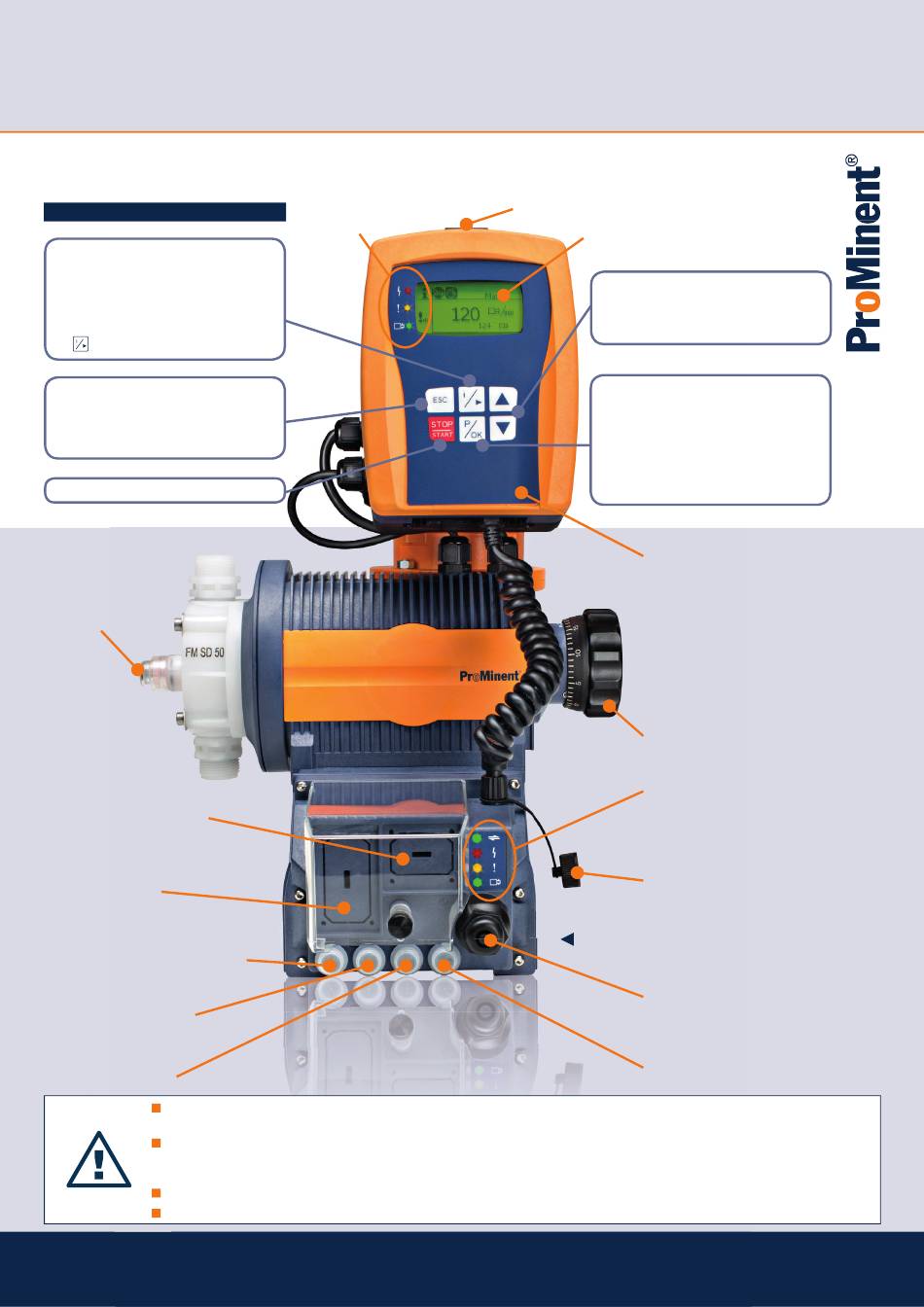

LCD-Anzeige
(für weitere Angaben siehe Seite 3)
Auswahl innerhalb eines Menüs
Erhöht Zahlenwerte
Verringert Zahlenwerte
Kurzes Drücken: Bestätigt eine
Auswahl, geht zum nächsten
Menüpunkt oder bestätigt Fehler.
Langes Drücken: Hauptmenü
öffnen. Hier können Einstell ungen für
die Pumpe vor genommen werden.
Pumpen-HMI*
Von der Pumpe abnehmbar einschl.
Wandhalter. Verlängerungskabel
(Option) HMI kann von Pumpe
entfernt sein, bei größerer Entfernung
als 2 m Kabellänge, HMI der Pumpe
klar zuordnen und kennzeichnen.
Hublängen-Einstellrad
Status-LEDs
Rot, gelb, grün.
Zusätzliche LED (grün/rot) für den
HMI-Kommunikationsstatus.
Schutzkappe der HMI Buchse
Sigma 1 - S1Cb Ausführung
Fördereinheit links
Spannungsversorgung
1pH 100-230V, ±10%,
240V ±6%, 50/60 Hz
Eingang
Niveauschalter
Technische Änderungen vorbehalten. BA_SI_091_06/16_DE
Teilenummer: 983412
