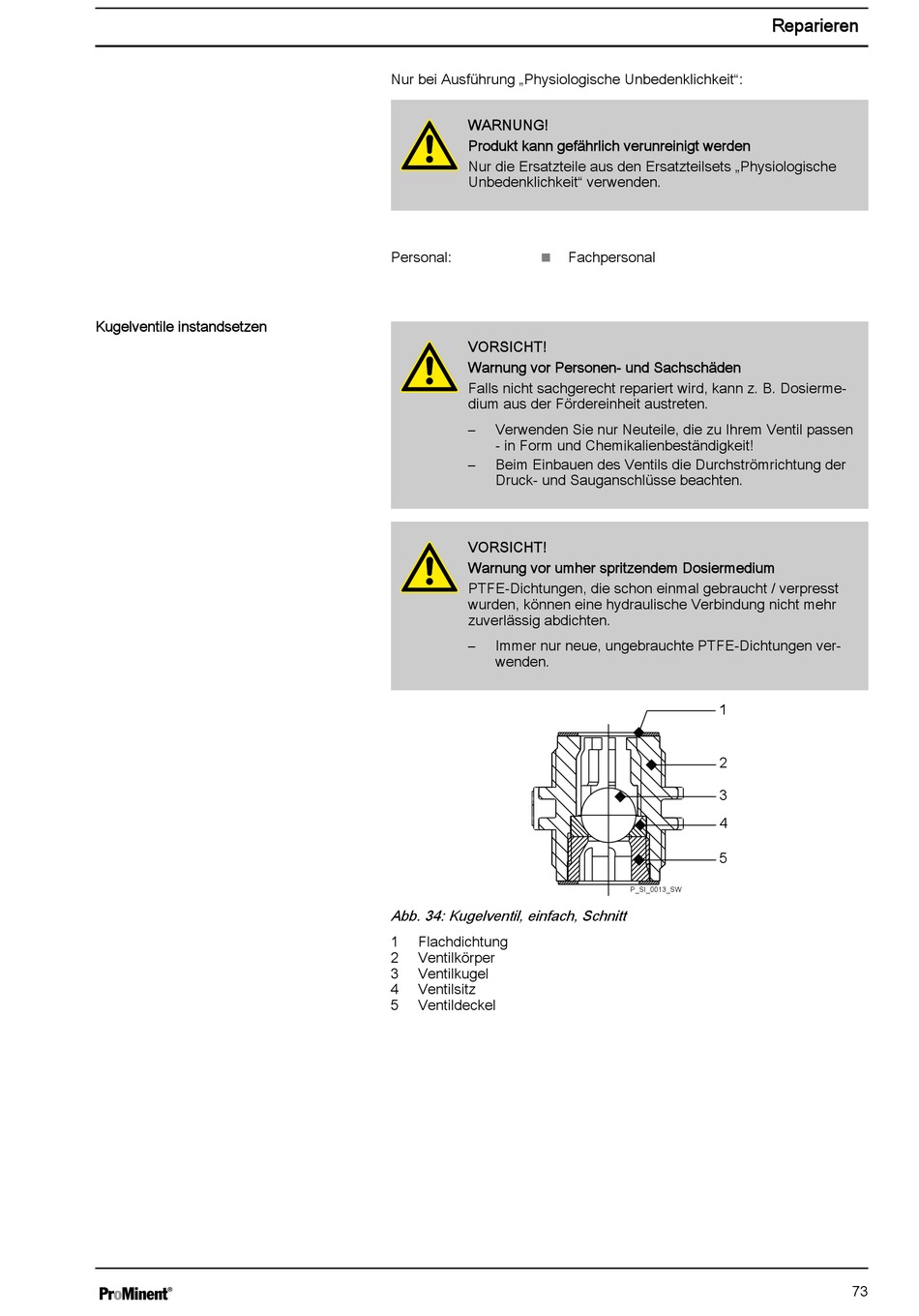

ProMinent Sigma Betriebsanleitung Seite 73

Kugelventile instandsetzen
Nur bei Ausführung „Physiologische Unbedenklichkeit":
WARNUNG!
Produkt kann gefährlich verunreinigt werden
Nur die Ersatzteile aus den Ersatzteilsets „Physiologische
Unbedenklichkeit" verwenden.
Personal:
n
VORSICHT!
Warnung vor Personen- und Sachschäden
Falls nicht sachgerecht repariert wird, kann z. B. Dosierme‐
dium aus der Fördereinheit austreten.
– Verwenden Sie nur Neuteile, die zu Ihrem Ventil passen
- in Form und Chemikalienbeständigkeit!
– Beim Einbauen des Ventils die Durchströmrichtung der
Druck- und Sauganschlüsse beachten.
VORSICHT!
Warnung vor umher spritzendem Dosiermedium
PTFE-Dichtungen, die schon einmal gebraucht / verpresst
wurden, können eine hydraulische Verbindung nicht mehr
zuverlässig abdichten.
– Immer nur neue, ungebrauchte PTFE-Dichtungen ver‐
wenden.
Abb. 34: Kugelventil, einfach, Schnitt
1 Flachdichtung
2 Ventilkörper
3 Ventilkugel
4 Ventilsitz
5 Ventildeckel
Fachpersonal
1
2
3
4
5
P_SI_0013_SW
Reparieren
73
