ProMinent Sigma Betriebsanleitung Seite 64

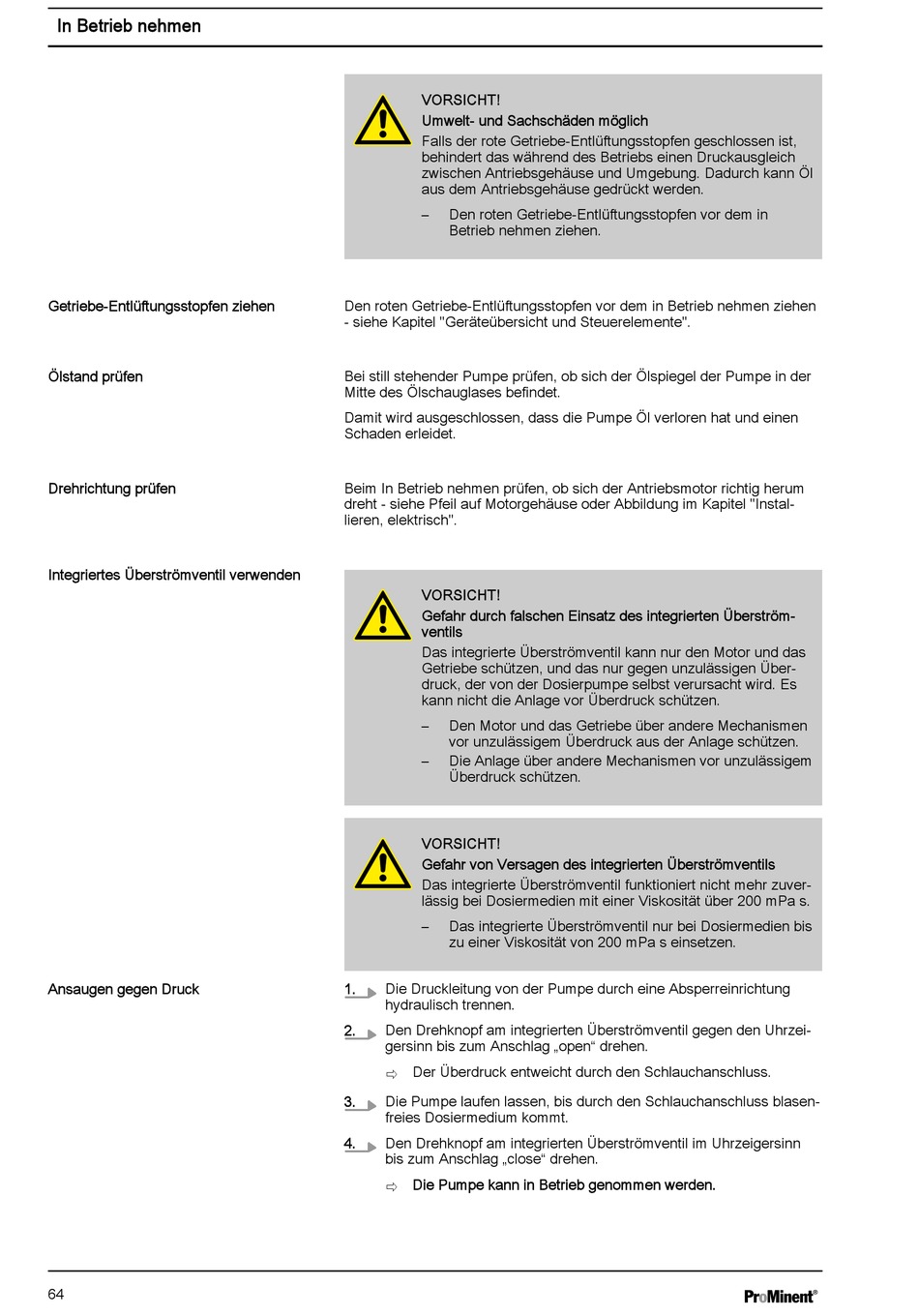

In Betrieb nehmen
Getriebe-Entlüftungsstopfen ziehen
Ölstand prüfen
Drehrichtung prüfen
Integriertes Überströmventil verwenden
Ansaugen gegen Druck
64
VORSICHT!
Umwelt- und Sachschäden möglich
Falls der rote Getriebe-Entlüftungsstopfen geschlossen ist,
behindert das während des Betriebs einen Druckausgleich
zwischen Antriebsgehäuse und Umgebung. Dadurch kann Öl
aus dem Antriebsgehäuse gedrückt werden.
– Den roten Getriebe-Entlüftungsstopfen vor dem in
Betrieb nehmen ziehen.
Den roten Getriebe-Entlüftungsstopfen vor dem in Betrieb nehmen ziehen
- siehe Kapitel "Geräteübersicht und Steuerelemente".
Bei still stehender Pumpe prüfen, ob sich der Ölspiegel der Pumpe in der
Mitte des Ölschauglases befindet.
Damit wird ausgeschlossen, dass die Pumpe Öl verloren hat und einen
Schaden erleidet.
Beim In Betrieb nehmen prüfen, ob sich der Antriebsmotor richtig herum
dreht - siehe Pfeil auf Motorgehäuse oder Abbildung im Kapitel "Instal‐
lieren, elektrisch".
VORSICHT!
Gefahr durch falschen Einsatz des integrierten Überström‐
ventils
Das integrierte Überströmventil kann nur den Motor und das
Getriebe schützen, und das nur gegen unzulässigen Über‐
druck, der von der Dosierpumpe selbst verursacht wird. Es
kann nicht die Anlage vor Überdruck schützen.
– Den Motor und das Getriebe über andere Mechanismen
vor unzulässigem Überdruck aus der Anlage schützen.
– Die Anlage über andere Mechanismen vor unzulässigem
Überdruck schützen.
VORSICHT!
Gefahr von Versagen des integrierten Überströmventils
Das integrierte Überströmventil funktioniert nicht mehr zuver‐
lässig bei Dosiermedien mit einer Viskosität über 200 mPa s.
– Das integrierte Überströmventil nur bei Dosiermedien bis
zu einer Viskosität von 200 mPa s einsetzen.
1. Die Druckleitung von der Pumpe durch eine Absperreinrichtung
hydraulisch trennen.
2. Den Drehknopf am integrierten Überströmventil gegen den Uhrzei‐
gersinn bis zum Anschlag „open" drehen.
ð Der Überdruck entweicht durch den Schlauchanschluss.
3. Die Pumpe laufen lassen, bis durch den Schlauchanschluss blasen‐
freies Dosiermedium kommt.
4. Den Drehknopf am integrierten Überströmventil im Uhrzeigersinn
bis zum Anschlag „close" drehen.
ð Die Pumpe kann in Betrieb genommen werden.
