ProMinent Sigma Betriebsanleitung Seite 94

Explosionszeichnungen Sigma/ 3
Fördereinheit Sigma/ 3 1000 PVT, PCT,
PPT
4

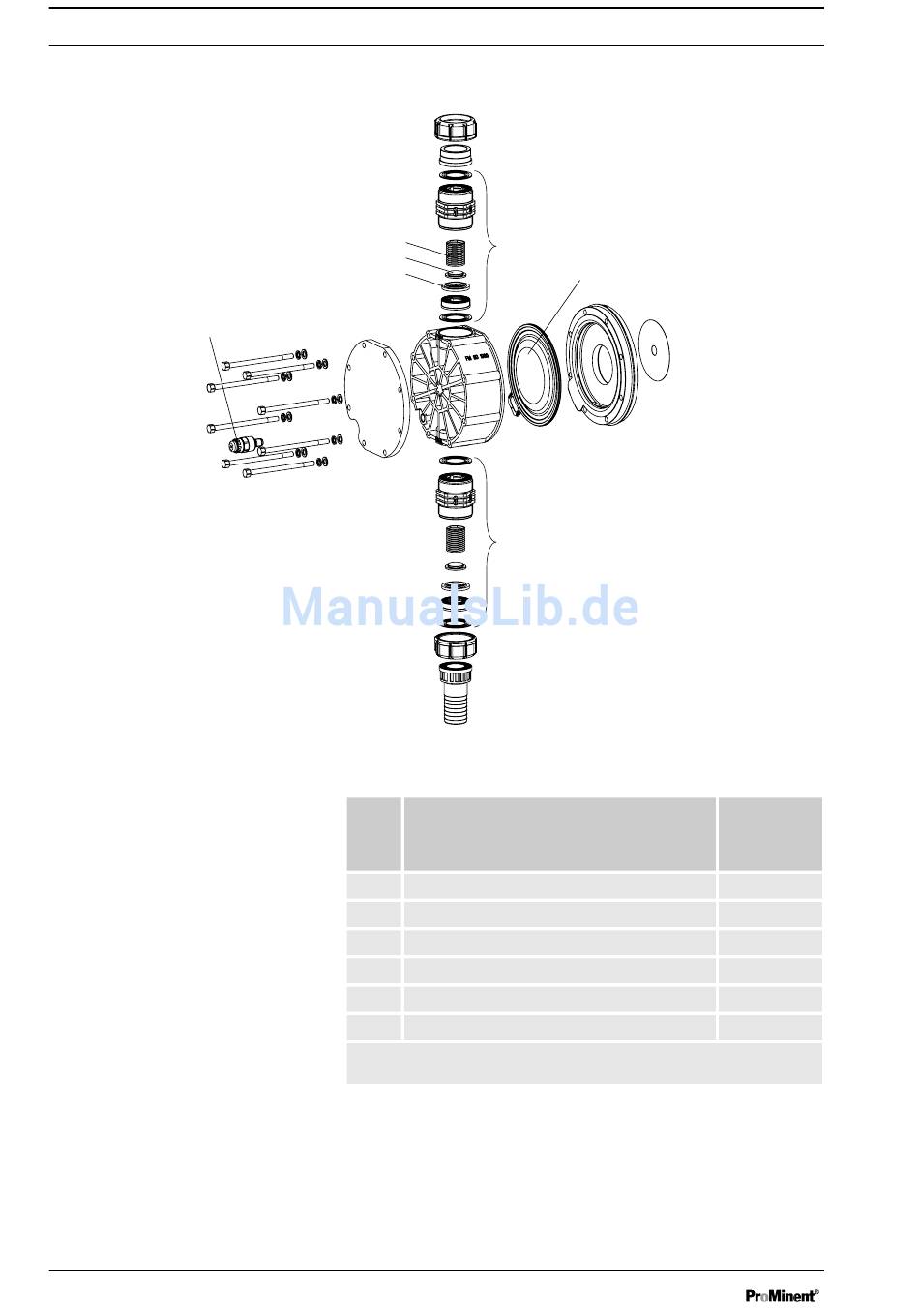

Abb. 40: Fördereinheit Sigma/ 3 1000 PVT
94
1
5
2
3
5
Pos. Bezeichnung
1 Feder
2 Kugel
3 Kugelsitz
4 Membranbruchsensor, optisch
5 Ventil
6 Mehrschicht-Membran
* Die aufgeführten Positionen sind die Bestandteile des Ersatzteilsets.
Technische Änderungen vorbehalten.
6
61_05_104_01_26_03
P_SI_0083_SW
Typ 070410,
070580,
040830,
041030
*
*
*
1033323
1002806*
1029603*
