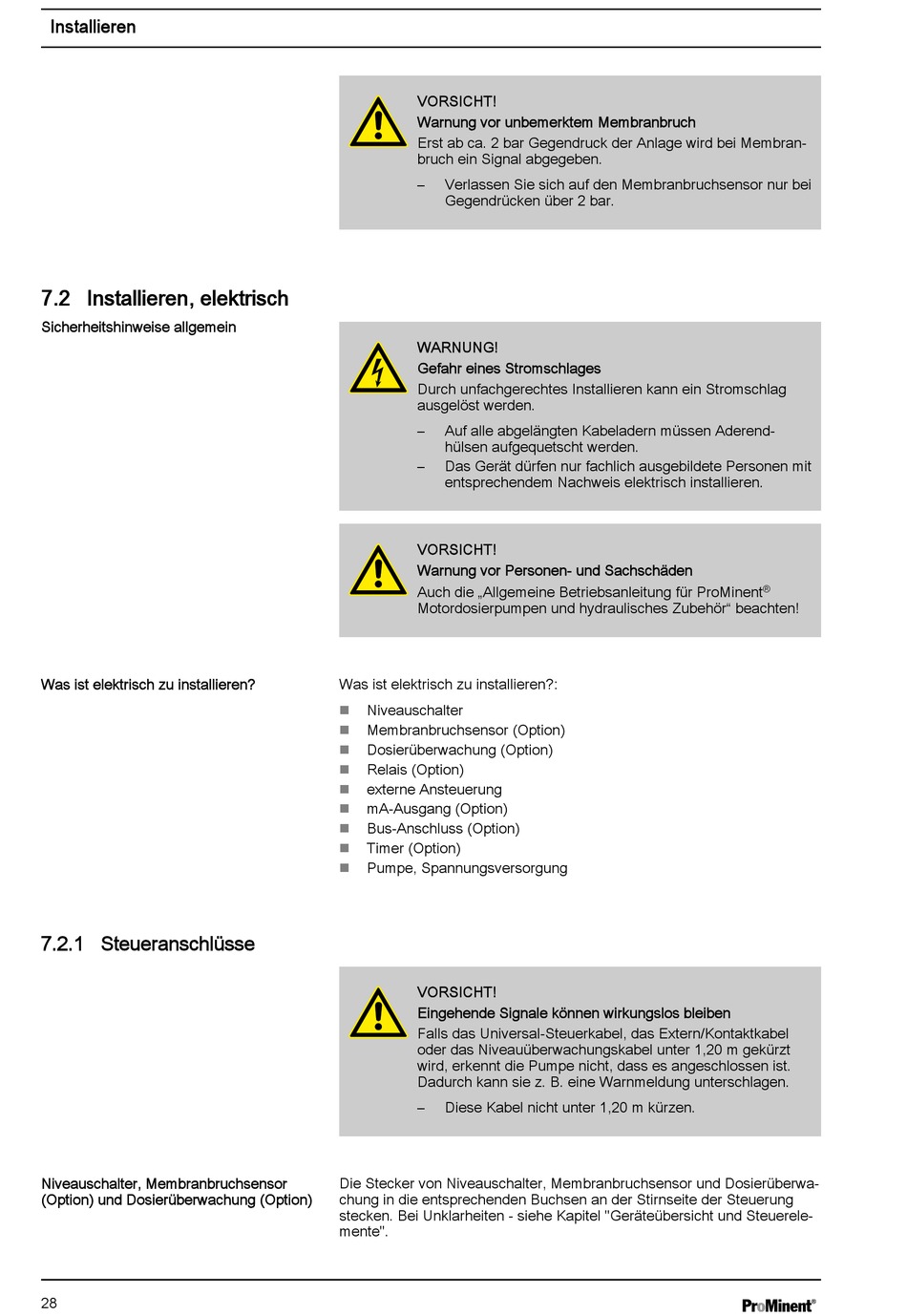

Installieren
7.2 Installieren, elektrisch
Sicherheitshinweise allgemein
Was ist elektrisch zu installieren?
7.2.1 Steueranschlüsse
Niveauschalter, Membranbruchsensor
(Option) und Dosierüberwachung (Option)
28
VORSICHT!
Warnung vor unbemerktem Membranbruch
Erst ab ca. 2 bar Gegendruck der Anlage wird bei Membran‐
bruch ein Signal abgegeben.
–
Verlassen Sie sich auf den Membranbruchsensor nur bei
Gegendrücken über 2 bar.
WARNUNG!
Gefahr eines Stromschlages
Durch unfachgerechtes Installieren kann ein Stromschlag
ausgelöst werden.
–
Auf alle abgelängten Kabeladern müssen Aderend‐
hülsen aufgequetscht werden.
–
Das Gerät dürfen nur fachlich ausgebildete Personen mit
entsprechendem Nachweis elektrisch installieren.
VORSICHT!
Warnung vor Personen- und Sachschäden
Auch die „Allgemeine Betriebsanleitung für ProMinent
Motordosierpumpen und hydraulisches Zubehör" beachten!
Was ist elektrisch zu installieren?:
Niveauschalter
n
Membranbruchsensor (Option)
n
Dosierüberwachung (Option)
n
Relais (Option)
n
externe Ansteuerung
n
mA-Ausgang (Option)
n
Bus-Anschluss (Option)
n
Timer (Option)
n
Pumpe, Spannungsversorgung
n
VORSICHT!
Eingehende Signale können wirkungslos bleiben
Falls das Universal-Steuerkabel, das Extern/Kontaktkabel
oder das Niveauüberwachungskabel unter 1,20 m gekürzt
wird, erkennt die Pumpe nicht, dass es angeschlossen ist.
Dadurch kann sie z. B. eine Warnmeldung unterschlagen.
–
Diese Kabel nicht unter 1,20 m kürzen.
Die Stecker von Niveauschalter, Membranbruchsensor und Dosierüberwa‐
chung in die entsprechenden Buchsen an der Stirnseite der Steuerung
stecken. Bei Unklarheiten - siehe Kapitel "Geräteübersicht und Steuerele‐
mente".
®
