ProMinent Sigma Betriebsanleitung Seite 97

Fördereinheit Sigma/ 3 1000 SST

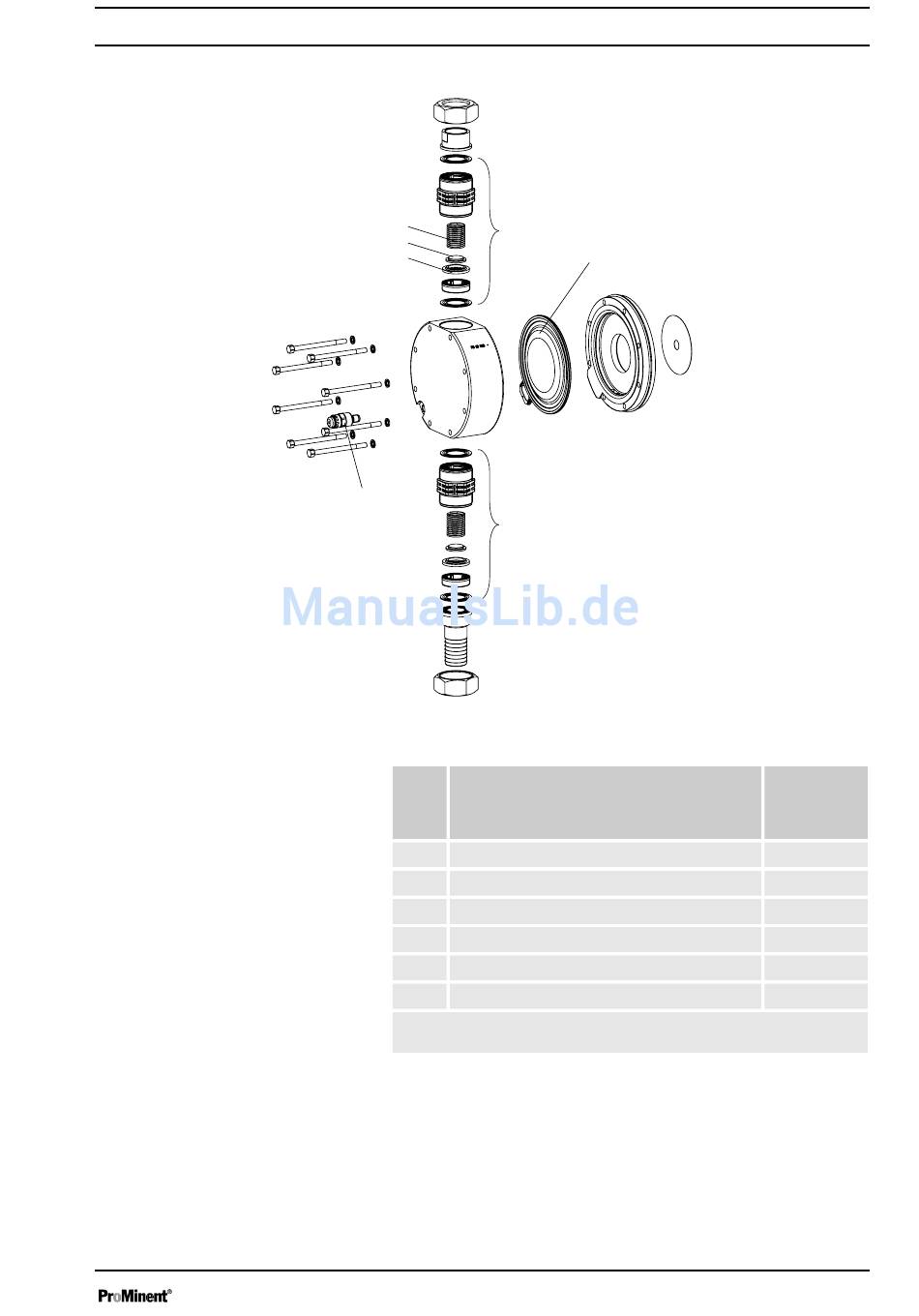

Abb. 44: Fördereinheit Sigma/ 3 1000 SST
1
5
2
3
4
5
Pos. Bezeichnung
1 Feder
2 Kugel
3 Kugelsitz
4 Membranbruchsensor, optisch
5 Ventil
6 Mehrschicht-Membran
* Die aufgeführten Positionen sind die Bestandteile des Ersatzteilsets.
Technische Änderungen vorbehalten.
Explosionszeichnungen Sigma/ 3
6
61_05_104_01_32_03
P_SI_0085_SW
Typ 070410,
070580,
040830,
041030
*
*
*
1033323
1002811
1029603*
97
