ProMinent Sigma Betriebsanleitung Seite 52

Einstellen
a)
F
max
P1
F1
F2
0 I 1 I 2

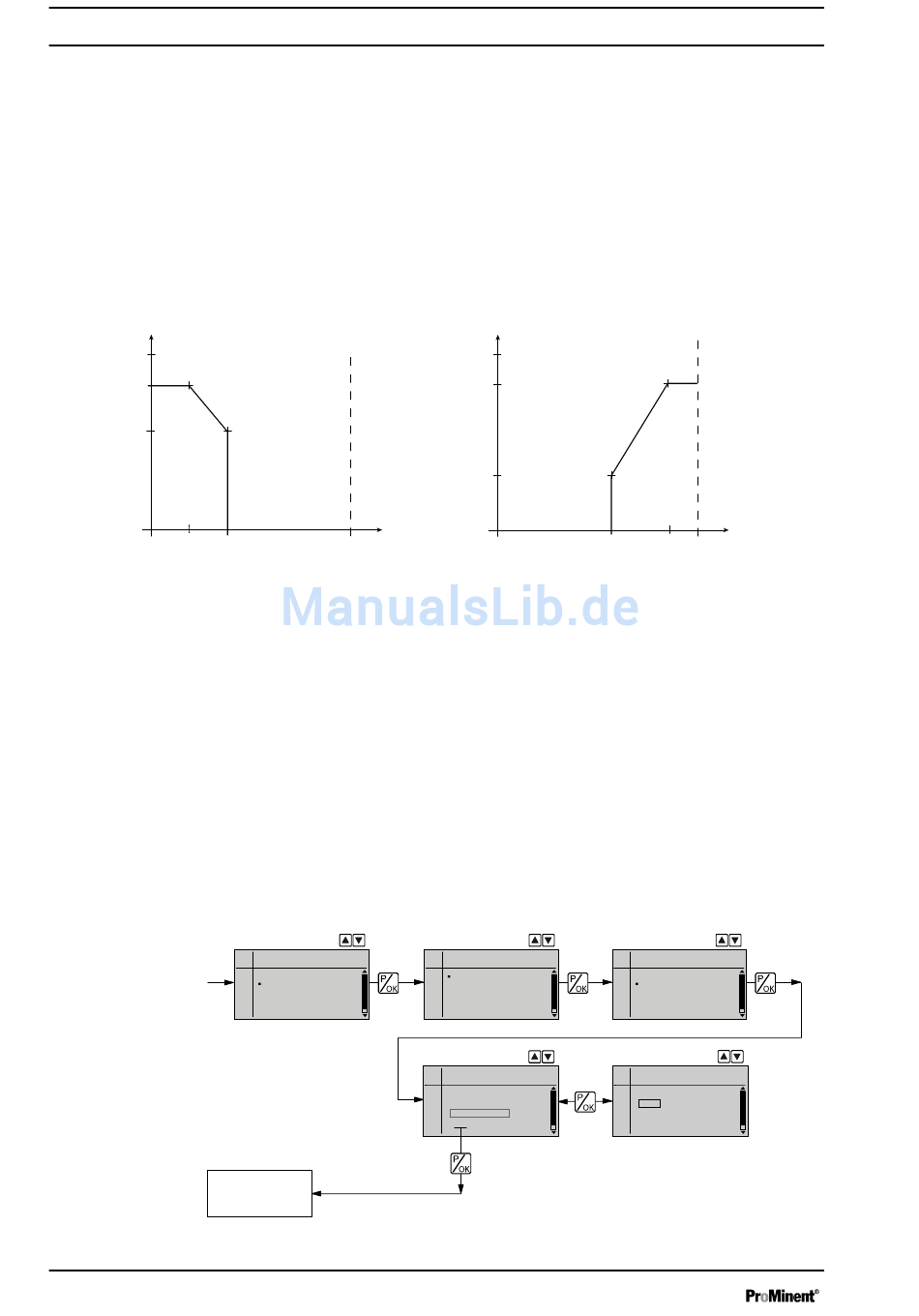

Abb. 30: Frequenz-Strom-Diagramm für a) Unteres Seitenband, b) Oberes Seitenband
Fehlerverarbeitung
52
„Unteres Seitenband"
Über diese Verarbeitungsart können Sie eine Dosierpumpe über das
Stromsignal ansteuern wie in dem Diagramm unten gezeigt.
Sie können aber auch zwei Dosierpumpen für unterschiedliche Dosierme‐
dien über ein Stromsignal ansteuern (z.B. eine Säurepumpe und eine Lau‐
genpumpe über das Signal eines pH-Sensors). Die Pumpen müssen Sie
dazu elektrisch in Serie schalten.
In der LCD-Anzeige erscheint das Symbol „Unteres Seitenband". Unter‐
halb von I1 arbeitet die Pumpe mit F1 – oberhalb von I2 stoppt die Pumpe.
Zwischen I1 und I2 ist die Hubfrequenz zwischen F1 und F2 proportional
zum Signalstrom.
P2
20 I [mA]
„Oberes Seitenband"
Über diese Verarbeitungsart können Sie eine Dosierpumpe über das
Stromsignal ansteuern wie in dem Diagramm oben gezeigt.
Sie können aber auch zwei Dosierpumpen für unterschiedliche Dosierme‐
dien über ein Stromsignal ansteuern (z.B. eine Säurepumpe und eine Lau‐
genpumpe über das Signal eines pH-Sensors). Die Pumpen müssen Sie
dazu elektrisch in Serie schalten.
In der LCD-Anzeige erscheint das Symbol „Oberes Seitenband". Unter‐
halb von I1 stoppt die Pumpe – oberhalb von I2 arbeitet die Pumpe mit F2.
Zwischen I1 und I2 ist die Hubfrequenz zwischen F1 und F2 proportional
zum Signalstrom.
Im Menüpunkt
„Erweitert" eine Fehlerverarbeitung aktivieren. Für Stromsignale unter 3,8
mA erscheint die Fehlermeldung und die Pumpe stoppt.
Hauptmenü
Betriebsart
Einstellungen
Service
Informationen
Sprache
Dauer-
anzeige
b)
F
max
F2
P1
F1
I 1
0
B0089
„Analog-Fehler" können Sie für die Verarbeitungsart
Einstellungen
Analog
Auxiliarfreq.
Kalibrieren
Dosierung
Relais
Erweitert
Kurventyp
Kurvenpunkte
Analog-Fehler
Ende
P2
I 2 I [mA]
20
Analog
Standard
Erweitert
Ende
Analog-Fehler
Aus
Ein
