ProMinent Sigma Betriebsanleitung Seite 26

Montieren
1
f
f
f
3
P_MOZ_0017_SW

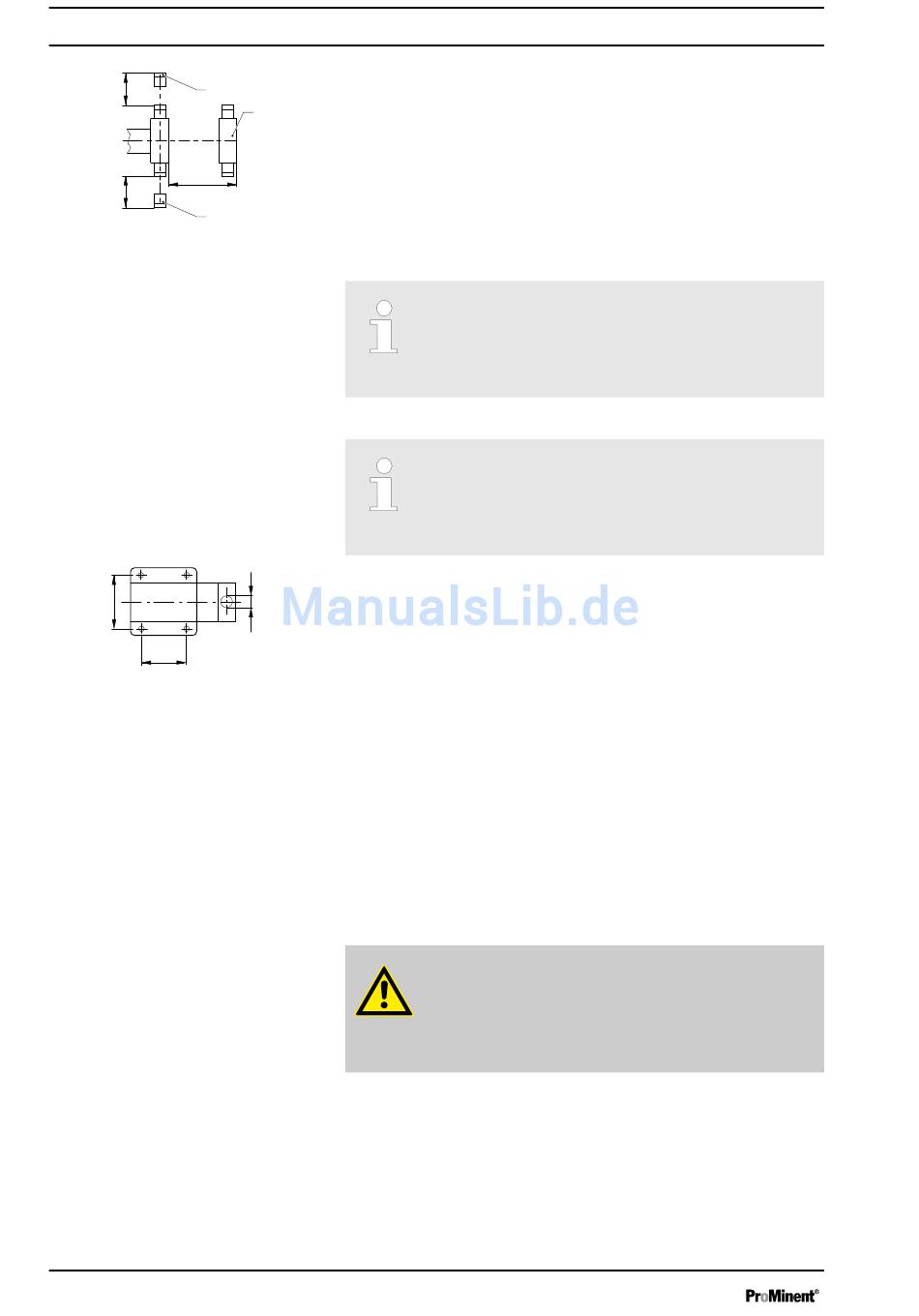

Abb. 13
Ausrichtung Fördereinheit
Befestigen
m
m
P_MOZ_0015_SW
Abb. 14
26
1 Druckventil
2 Dosierkopf
2
3 Saugventil
Im Bereich von Dosierkopf sowie Saug- und Druckventil auf ausreich‐
enden Freiraum (f) achten, damit Wartungs- und Reparaturarbeiten an
diesen Teilen leicht durchgeführt werden können.
Die Abmaße (m) der Befestigungsbohrungen aus den entsprechenden
Maß- oder Datenblättern entnehmen.
DN
Den Pumpenfuß mit passenden Schrauben am Fundament befestigen.
Benutzersteuerung HMI montieren
Falls mit Wandbefestigung bestellt, kann der HMI an eine Wand montiert
werden.
Den HMI in unmittelbarer Umgebung der Pumpe montieren. Falls das
nicht vorgesehen ist, dort eine Netztrennmöglichkeit montieren - siehe
Kap. "Installieren, elektrisch". Auf gute Ergonomie achten.
Berücksichtigen Sie dabei die vorhandene Kabellänge.
Stolperfallen vermeiden.
Für Abmaße des HMI und der Befestigungsbohrungen - siehe entspre‐
chendes Maßblatt.
Dosierleistung zu klein
Falls die Ventile der Fördereinheit nicht aufrecht stehen,
können sie nicht richtig schließen.
Das Druckventil muss aufrecht nach oben stehen.
–
Dosierleistung zu klein
Vibrationen können die Ventile der Fördereinheit stören.
Die Dosierpumpe so befestigen, dass keine Vibrationen
–
auftreten können.
VORSICHT!
Warnung vor Fehlfunktion
– Den HMI und das Kabel nicht zu nahe von Geräten und
Leitungen montieren, die starke, elektrische Störungen
aussenden.
