Hauptmenü
Betriebsart
Einstellungen
Service
Informationen
Sprache
Dauer-
anzeige

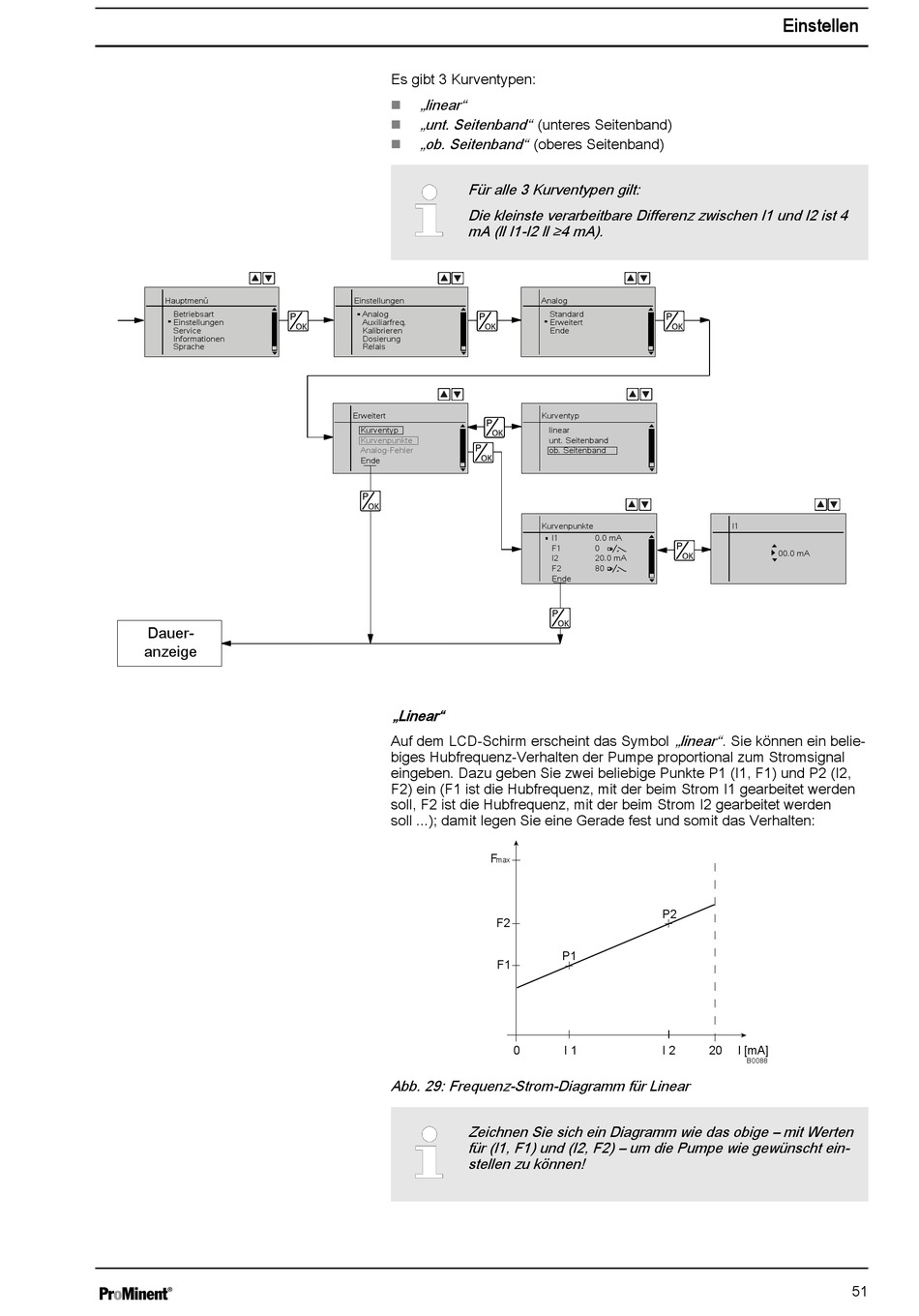

Es gibt 3 Kurventypen:
„linear"
n
„unt. Seitenband" (unteres Seitenband)
n
„ob. Seitenband" (oberes Seitenband)
n
Für alle 3 Kurventypen gilt:
Die kleinste verarbeitbare Differenz zwischen I1 und I2 ist 4
mA (ll I1-I2 ll ≥4 mA).
Einstellungen
Analog
Auxiliarfreq.
Kalibrieren
Dosierung
Relais
Erweitert
Kurventyp
Kurvenpunkte
Analog-Fehler
Ende
„Linear"
Auf dem LCD-Schirm erscheint das Symbol
biges Hubfrequenz-Verhalten der Pumpe proportional zum Stromsignal
eingeben. Dazu geben Sie zwei beliebige Punkte P1 (I1, F1) und P2 (I2,
F2) ein (F1 ist die Hubfrequenz, mit der beim Strom I1 gearbeitet werden
soll, F2 ist die Hubfrequenz, mit der beim Strom I2 gearbeitet werden
soll ...); damit legen Sie eine Gerade fest und somit das Verhalten:
F
max
F2
F1
0
Abb. 29: Frequenz-Strom-Diagramm für Linear
Zeichnen Sie sich ein Diagramm wie das obige – mit Werten
für (I1, F1) und (I2, F2) – um die Pumpe wie gewünscht ein‐
stellen zu können!
Analog
Standard
Erweitert
Ende
Kurventyp
linear
unt. Seitenband
ob. Seitenband
Kurvenpunkte
I1 0.0 mA
F1 0
I2 20.0 mA
F2 80
Ende
„linear" . Sie können ein belie‐
P2
P1
I 1 I 2 20
Einstellen
I1
00.0 mA
I [mA]
B0088
