Installieren
Legende für Hydraulikschema
Symbol Erklärung
Dosierpumpe
Dosierventil
Mehrfunktionsventil

7.2 Installieren, elektrisch

Sicherheitshinweise allgemein
32
VORSICHT!
Gefährliche Dosiermedien könnten austreten
Bei gefährlichen Dosiermedien: Beim üblichen Entlüftungs‐
verfahren für Dosierpumpen kann gefährliches Dosierme‐
dium nach draußen gelangen.
– Eine Entlüftungsleitung mit Rückführung in den Vorrats‐
behälter installieren.
Die Rückführungs-Leitung so ablängen, dass sie im Vorratsbehälter
nicht in das Dosiermedium eintauchen kann.
A)
1
2

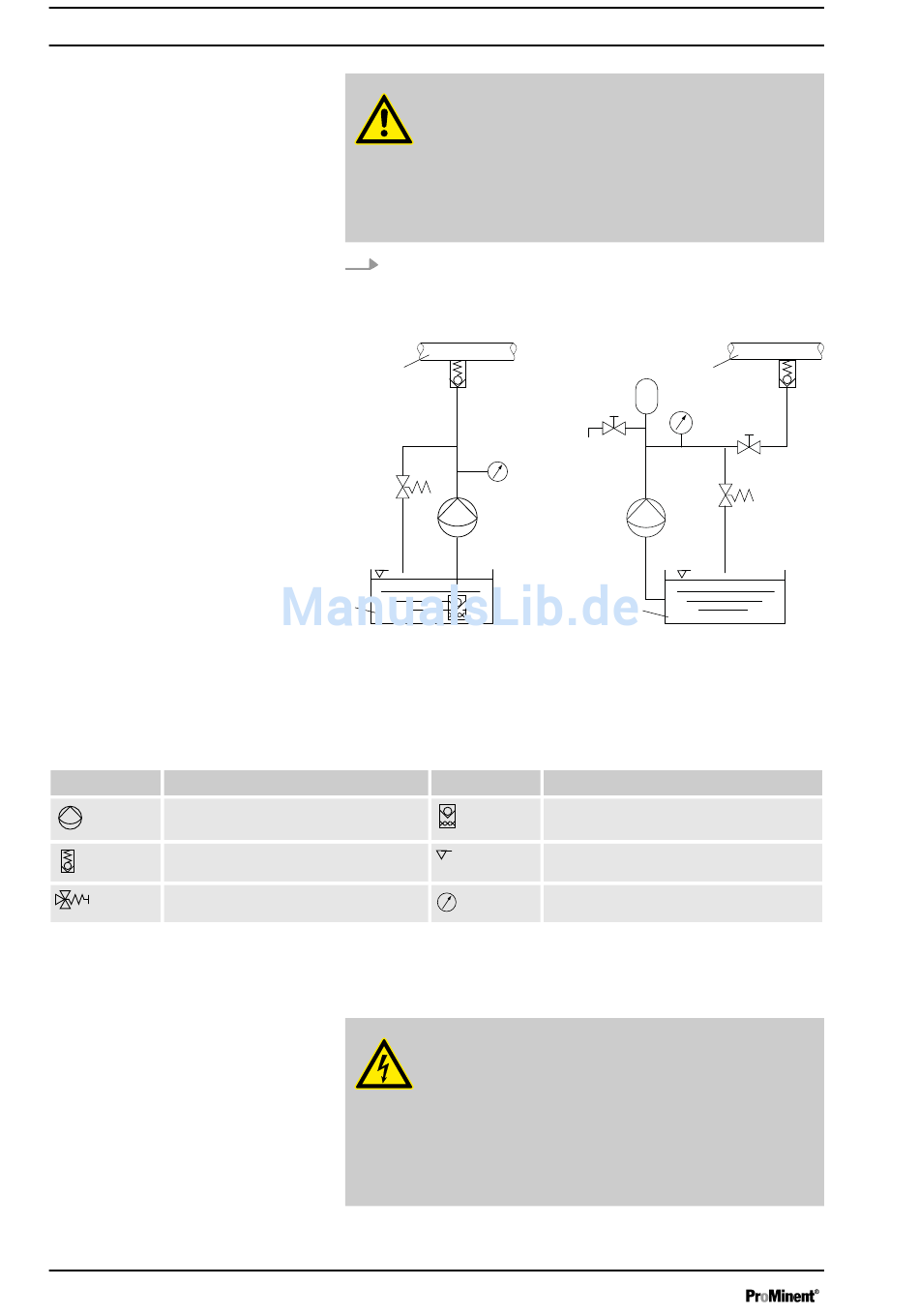

Abb. 20: A) Standardinstallation, B) mit Pulsationsdämpfer
1 Hauptleitung
2 Vorratsbehälter
Symbol
WARNUNG!
Gefahr eines Stromschlages
Durch unfachgerechtes Installieren kann ein Stromschlag
ausgelöst werden.
– Auf alle abgelängten Kabeladern müssen Aderend‐
hülsen aufgequetscht werden.
– Das Gerät dürfen nur fachlich ausgebildete Personen mit
entsprechendem Nachweis elektrisch installieren.
B)
1
PD
*
2
Erklärung
Fußventil mit Sieb
Niveauschalter
Manometer
P_MOZ_0043_SW
