Overview

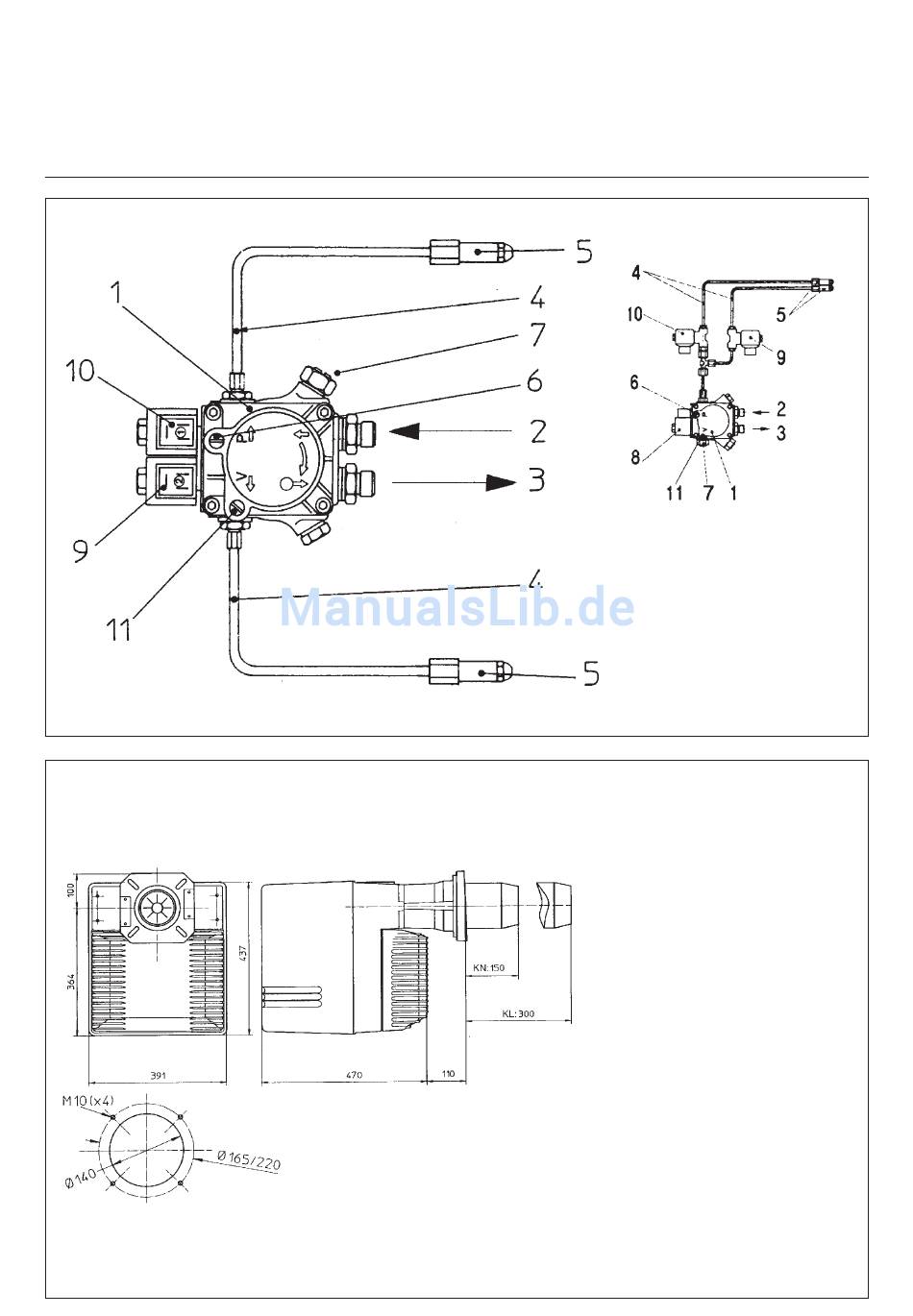

Hydraulic diagram
Dimensions
Hydraulic diagram
Pump AL65D
Dimensions
16
08/2005 - Art. Nr. 13 018 076A
Hydraulic diagram
Pump AL65C
1
Oil pressure pump
2
Suction tube
3
Return to tank
4
Nozzle supply pipe
5
Nozzles
6
Manometer connection
7
Pressure regulator
8
Safety valve
9
Stage 1 solenoid valve
10
Stage 2 solenoid valve
11
Vacuum meter connection
