elco VECTRON L 04.350 DUO Betriebsanleitung Seite 9

Inbetriebnahme
Kontrollmaßnahmen
Funktionsablauf
Kontrollen vor der Inbetriebnahme
Vor der Inbetriebnahme überprüfen Sie
folgende Punkte an der Anlage:
Wasserdruck im Heizkreis
–
Umwälzpumpe ist in Betrieb
–
Zugregler im Kamin öffnet sich
–
Stromversorgung (230V) zum Kessel
–
ist gewährleistet
Ölstand im Tank
–
Anschlüsse der Ölschläuche
–
(Vorlauf/Rücklauf und Dichtigkeit)
Ölventile im Vorlauf sind offen
–
Einstellung der Brenner-Mischeinrich-
–
tung (siehe Einstelltabelle)
Elektrodeneinstellung
–
Einstellung der Thermostate
–

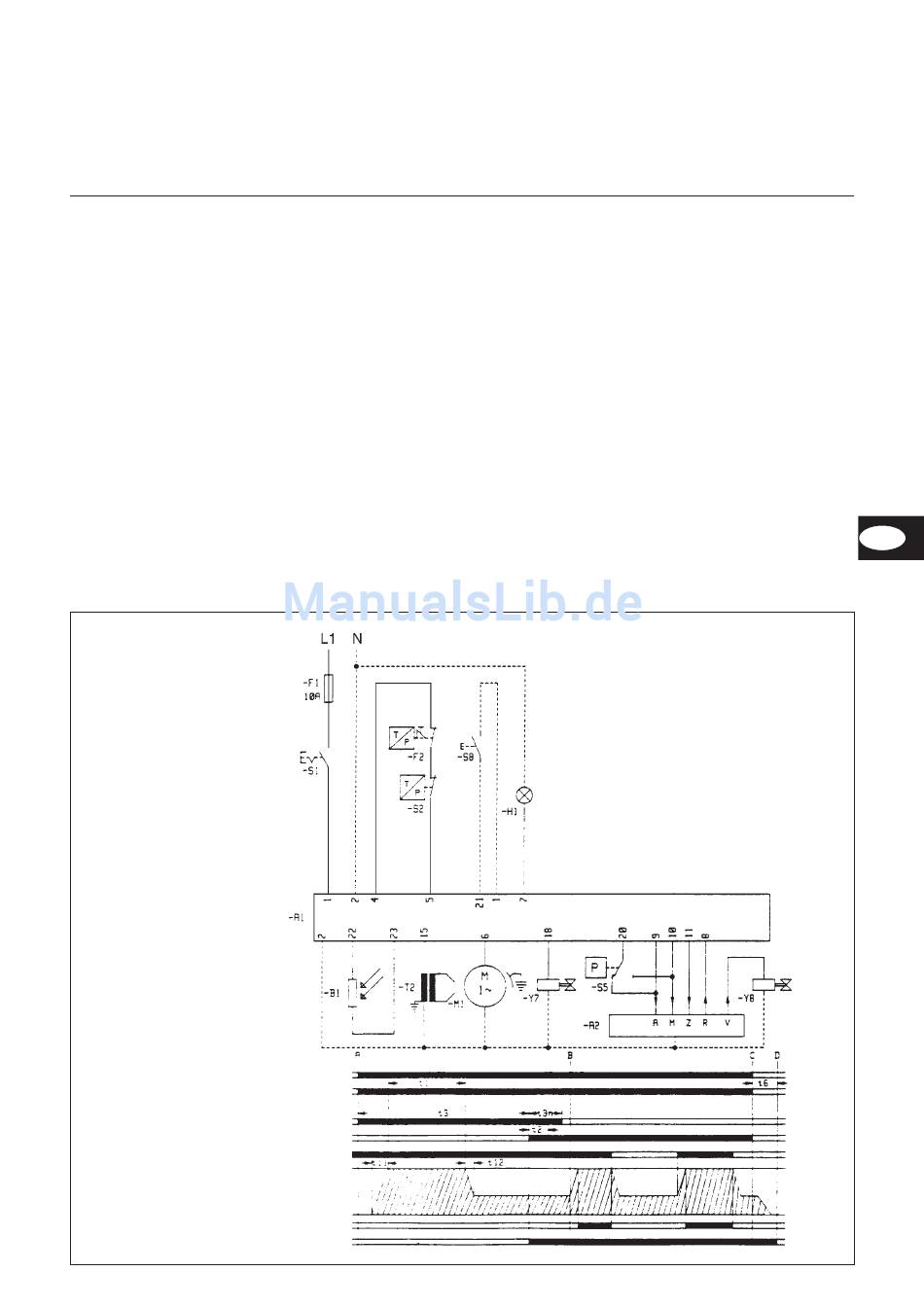

Funktionsschema LAL1.25
t1 = Vorspülzeit
t2 = Sicherheitzeit
t3 = Vorspülzeit lang
t3n = Nachzündzeit
t6 = Nachspülzeit
t11 = Laufzeit der Luftklappe (AUF)
t12 = Laufzeit der Luftklappe (MIN)
Funktionsbeschreibung
Die Anlage wird eingeschaltet:
der Regelkreis schließt
–
der Motor läuft an
–
die Zündung wird in Betrieb gesetzt
–
und der Feuerraum vorbelüftet.
Das Magnetventil bleibt während der
Vorbelüftungszeit stromlos geschlos-
sen.
Nach der Vorbelüftungszeit:
das Ventil öffnet sich und
–
die Flammenbildung erfolgt.
–
Die Verbrennungsluftmenge ist entspre-
chend dem Öldurchsatz eingestellt.
Öffnet der Regelkreis, schaltet der
Brenner ab.
08/2005 - Art. Nr. 13 018 076A
Vorzeitiges Flammensignal
Während der Vorspülzeit bzw. Vor-
zündzeit darf grundsätzlich kein Flam-
mensignal vorhanden sein. Tritt
während dieser Zeit ein Signal auf, löst
der Automat nach Ablauf der Vorspül-
und der Sicherheitszeit die Störabschal-
tung aus. Während der Sicherheitszeit
unterbleibt dabei die Ölfreigabe.
Anlauf ohne Flammenbildung
Ist am Ende der Sicherheitszeit keine
Flamme vorhanden, wird sofort eine
Störabschaltung ausgelöst. Die Entstö-
rung ist frühestens nach 30 s möglich.
Erlöschen der Flamme während des
Betriebes
Bei Flammenunterbrechung während
des Betriebes wird sofort die Brenns-
toffzufuhr gesperrt und ein neuer Start-
versuch unter Beibehaltung des
Funktionsablaufes durchgeführt.
