Inbetriebnahme
Brennerreinstellung
Inbetriebnahme des Brenners
Kontrollen:
· Stromversorgung ist hergestellt
· Kesselschalter ist in Funktion
Der Brenner ist mit einer entsprechen-
den Düse ausgerüstet, werkseitig vor-
reingestellt und kann problemlos in
Betrieb gesetzt werden. Ein erster Ver-
brennungstest muß durch einen
Fachmann durchgeführt werden. Das
Rußbild soll zwischen 0 und 1, der
CO
-Gehalt zwischen 12 und 13 %
2
liegen.
L 04.350 DUO
10
Bei Brennerbetrieb in Stufe 1 die
Abgastemperatur beachten,um eine
Taupunktunterschreitung zu
vermeiden.
L 04.480 DUO
08/2005 - Art. Nr. 13 018 076A
Hinweis zur Anlagenbestimmung
Abgastemperatur gemäß Angaben
–
des Kesselherstellers
Abgasmassenstrom bei CO2 = 13 %
–
errechnen Sie mit folgender Formel:
Q
= Feuerungswärmeleistung (kW)
F
0,48 x Q
F
m =
1.000
in (kg/s)

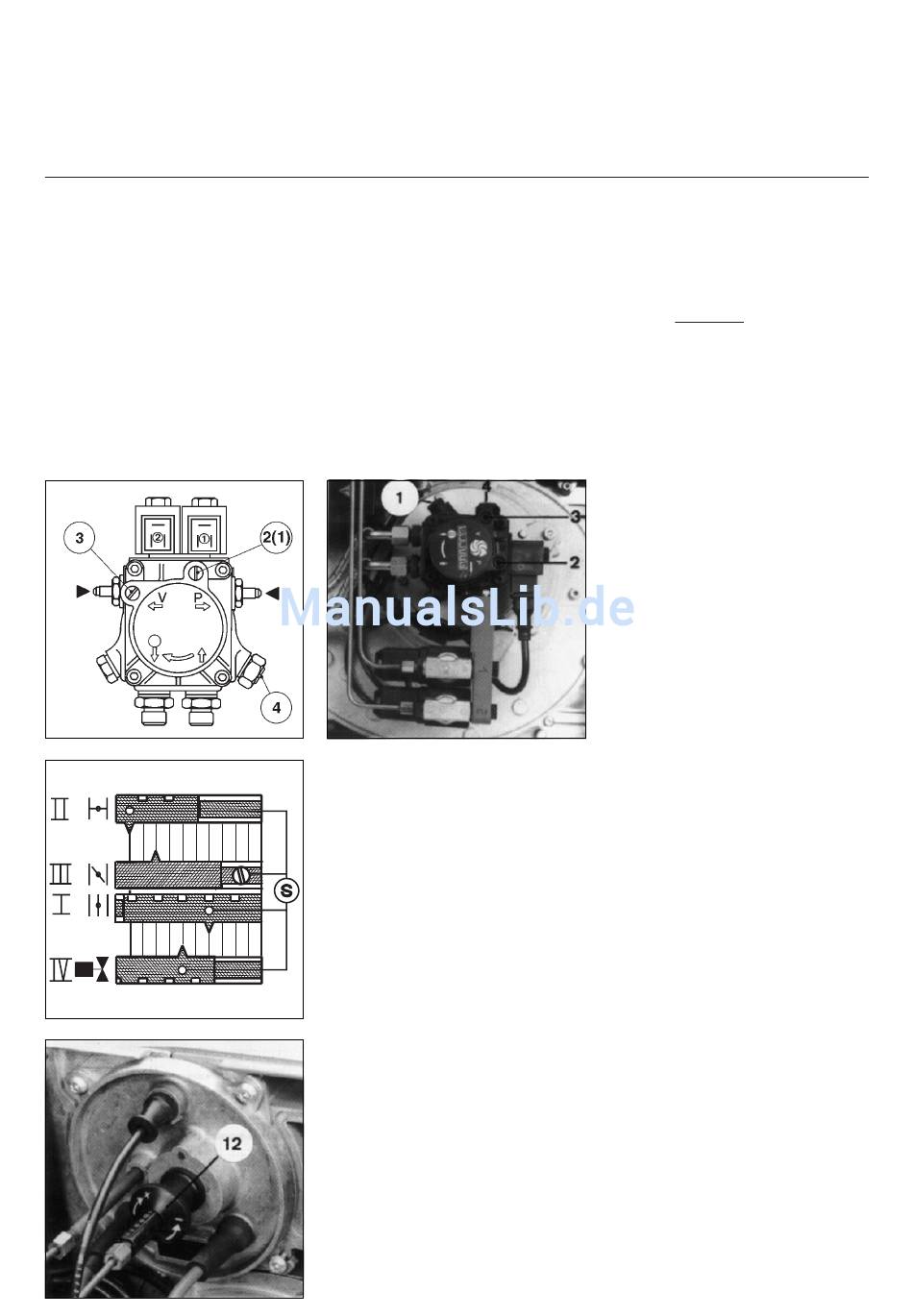

Öldruckpumpe einstellen
· Pumpe und Ölleitung entlüften
(Pos. 1)
· Manometer (Pos.2) und Vakuumme-
ter (Pos.3) montieren
· Der Betriebspumpendruck für die
Stufen 1+2 wird an der Regulier-
schraube (Pos.4) eingestellt.
· Die Druckanzeige für Stufe 1 und
Stufe 2 wird am gleichen Manometer
(Pos.2) abgelesen.
Saugseitige Luftmengeneinstellung
Die Luftklappenstellung für Stufe 1
kann an der Einstellschraube auf Nocke
III, für Stufe 2 an der Nocke I verändert
werden.
Die Optimierung der Verbrennungs-
werte Stufe 2 erfolgt über die drucksei-
tige Luftgeschwindigkeitsregulierung.
Diese darf nach Einregulierung nicht
verändert werden. Eine Nachregulie-
rung Stufe 1 kann nur an der Einstell-
schraube auf Nocke III am
Luftklappenstellantrieb vorgenommen
werden.
Bei Brennerbetrieb in Stufe 1 die Abga-
stemperatur beachten, um eine Tau-
punktunterschreitung zu vermeiden.
Die druckseitige Luftgeschwindig-
keitsregulierung erfolgt durch Drehen
des Regulierknopfes (Pos.12)
Drehen nach
· rechts
Luftgeschwindigkeit
wird vermindert
· links
Luftgeschwindigkeit
wird erhöht
