Übersicht

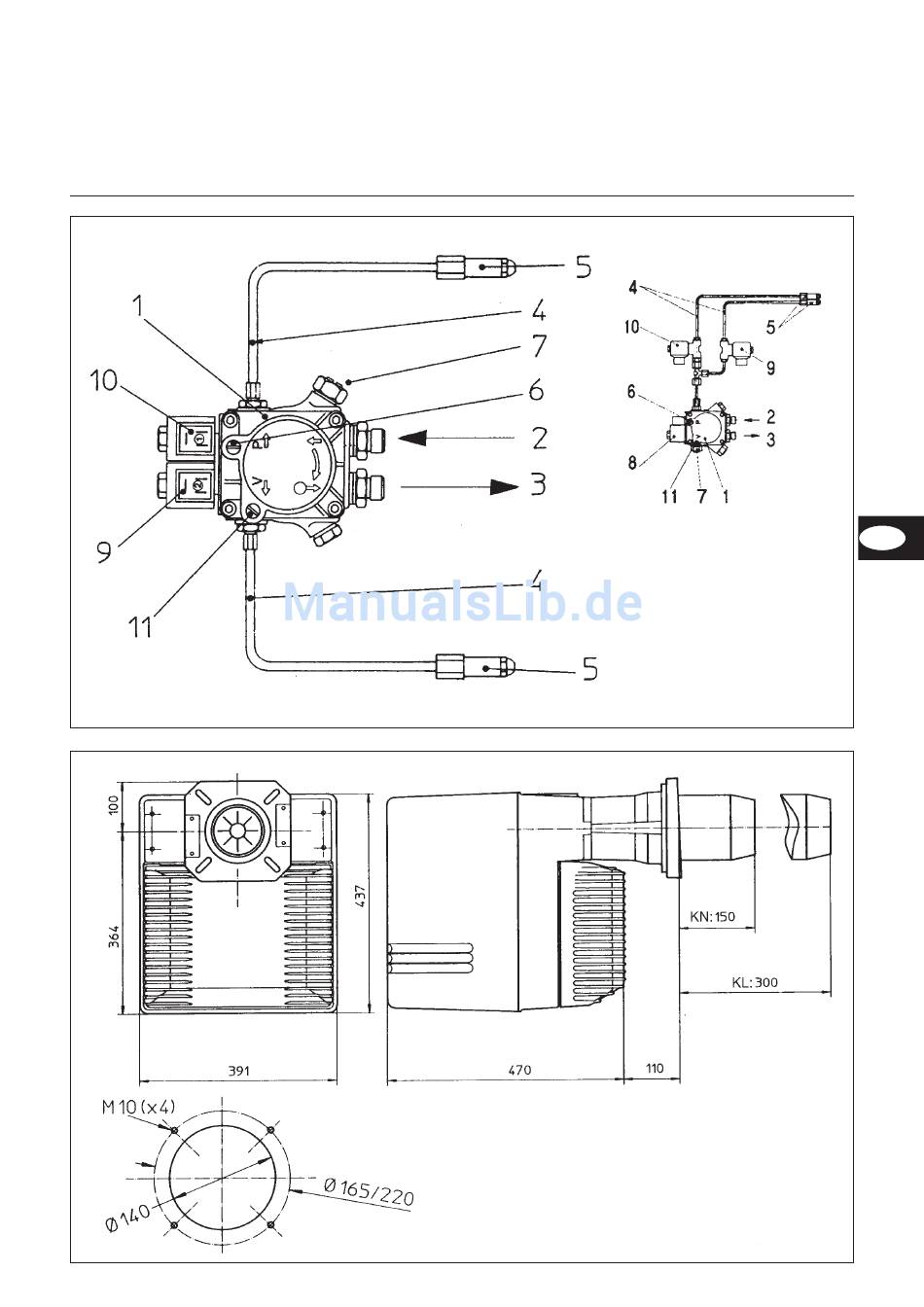

Hydraulikschema
Maßbild
Hydraulikschema
Pumpe AL65D
Abmessungen
08/2005 - Art. Nr. 13 018 076A
Hydraulikschema
Pumpe AL65C
1
Öldruckpumpe
2
Saugleitung
3
Rücklauf zum Tank
4
Düsenzuleitung
5
Düsen
6
Manometeranschluß
7
Druckeinstellung
5
Magnetventil
Sicherheitsventil
9
Magnetventil Stufe 2
10
Magnetventil Stufe 1
11
Vakuummeteranschluß
DE
5
