7.4

Drehen des Antriebsmoduls

Das Antriebsmodul kann nur bei Geradsitzventilen und
Schrägsitzventilen gedreht werden.
Die Position der Anschlüsse kann durch Verdrehen des Antriebs-
moduls (Pneumatische Ansteuerung und Antrieb) um 360° stufenlos
ausgerichtet werden.
Es kann nur das gesamte Antriebsmodul gedreht werden.
Das Verdrehen der Pneumatischen Ansteuerung gegen den
Antrieb ist nicht möglich.
Das Prozessventil muss sich beim Ausrichten des Antrieb-
moduls in geöffneter Stellung befinden.
Antriebs-
modul
Sechskant
Nippel
Reihe 21xx

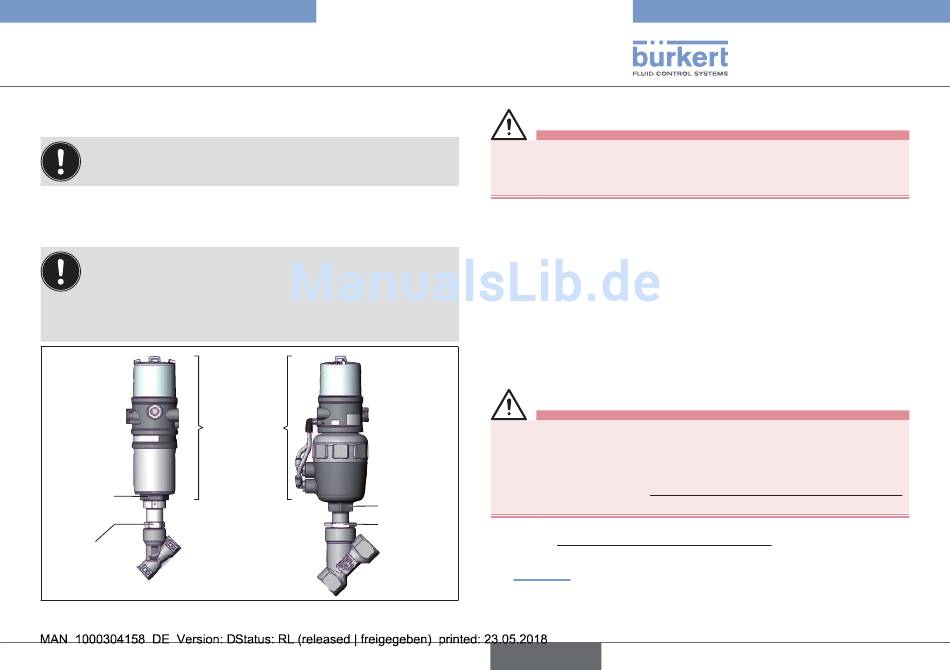

Bild 14: Drehen des Antriebsmoduls
Typ 8697
Montage
Sechskant
Nippel
Reihe 20xx
GEFAHR!
Verletzungsgefahr durch hohen Druck in Anlage/Gerät�
▶ Vor Arbeiten an Anlage oder Gerät den Druck abschalten und
Leitungen entlüften/entleeren.
Vorgehensweise:
→
Ventilgehäuse in eine Haltevorrichtung einspannen (nur erfor-
derlich, wenn das Prozessventil noch nicht eingebaut ist).
→
Bei Steuerfunktion A: Prozessventil öffnen.
→
An der Schlüsselfläche des Nippels mit passendem Gabel-
schlüssel gegenhalten.
→
Passender Gabelschlüssel am Sechskant des Antriebs
ansetzen.
WARNUNG!
Verletzungsgefahr durch Mediumsaustritt und Druckentladung�
Bei falscher Drehrichtung kann sich die Gehäuseschnittstelle
lösen.
▶ Das Antriebsmodul nur im vorgegebenen Richtungssinn
drehen.
→
Durch Drehen gegen den Uhrzeigersinn (von unten gesehen)
das Antriebsmodul in die gewünschte Position bringen (siehe
„Bild 15").
