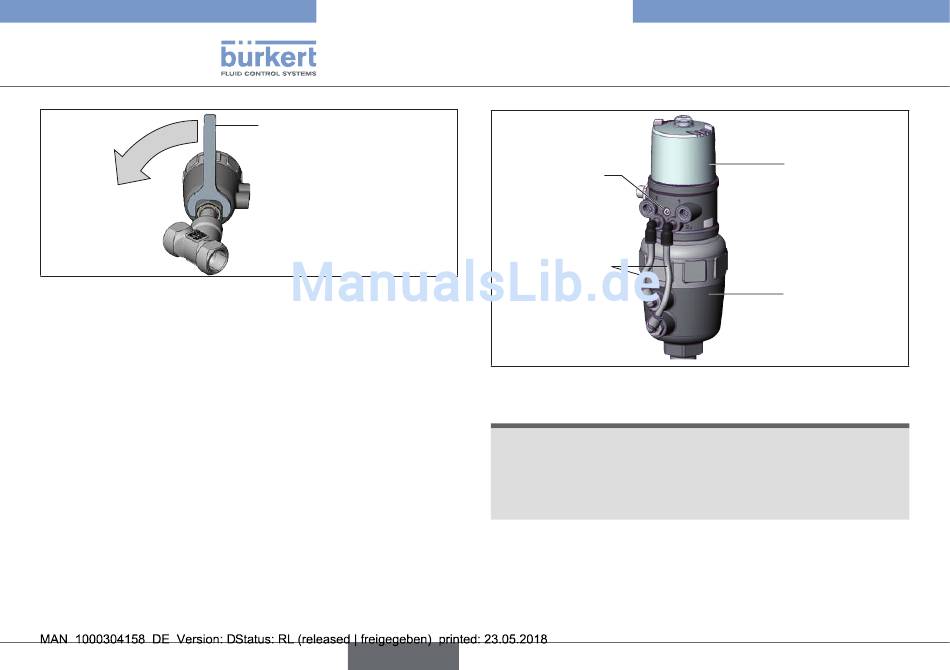

Bild 15: Drehen mit Gabelschlüssel
7.5 Drehen der Pneumatischen
Ansteuerung bei Prozessventilen
der Reihe 20xx
Sollte nach Einbau des Prozessventils die Anschlusskabel bzw.
Schläuche schlecht montiert werden können, kann die Pneuma-
tische Ansteuerung gegen den Antrieb verdreht werden.
Vorgehensweise:
→
Die pneumatische Verbindung zwischen der Pneumatischen
Ansteuerung und dem Antrieb lösen.
→
Die Befestigungsschrauben lösen (Innensechskant SW2,5).
→
Die Pneumatischen Ansteuerung in die gewünschte Position
drehen.
48
Gabelschlüssel
deutsch
Typ 8697
Montage
Befestigungs-
schraube (2x)
Pneumatische
Verbindung
Bild 16: Drehen der Pneumatischen Ansteuerung, Reihe 20xx
HINWEIS!
Durch ein zu hohes Drehmoment beim Einschrauben der
Befestigungsschraube kann die Schutzart IP65 / IP67 nicht
sichergestellt werden�
▶ Die Befestigungsschraube darf nur mit einem maximalen Dreh-
moment von 0,5 Nm angezogen werden.
→
Die Befestigungsschrauben nur leicht anziehen
(maximales Drehmoment: 0,5 Nm).
→
Die pneumatischen Verbindungen zwischen der Pneumatischen
Ansteuerung und dem Antrieb wiederherstellen. Bei Bedarf
längere Schläuche verwenden.
Pneumatische
Ansteuerung
Antrieb
