7.3 Montage an Prozessventile der
Reihe 20xx
Vorgehensweise:
1. Schaltspindel montieren

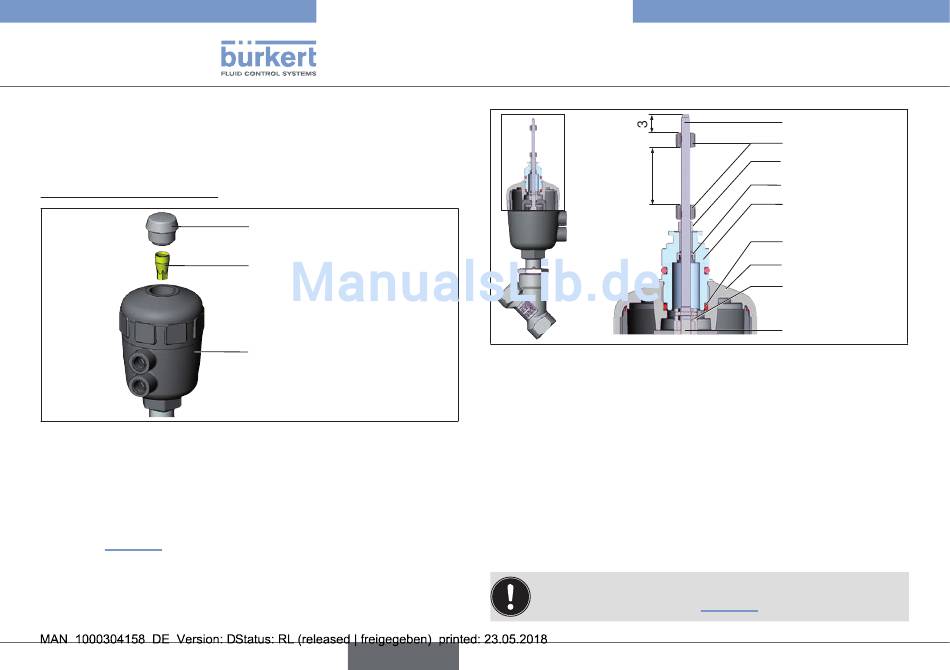

Bild 10: Montage der Schaltspindel (1), Reihe 20xx
→
Die Klarsichthaube am Antrieb abschrauben.
→
Im Inneren des Antriebs die orange/gelbe Stellungsanzeige mit
einem Innensechskantschlüssel abschrauben.
→
Den O-Ring nach unten in den Deckel des Antriebs drücken
(siehe „Bild 11").
→
Von Hand die Schaltspindel (und das übergesteckte Führungs-
element) mit dem Kunststoffteil an die Spindel des Antriebs
schrauben, diese zunächst nicht festziehen.
44
Klarsichthaube
Stellungsanzeige
Antrieb
deutsch
Typ 8697
Montage
maximaler
Abstand
Bild 11: Montage der Schaltspindel (2), Reihe 20xx
→
Führungselement in den Antriebsdeckel mit einem Schrauben-
schlüssel SW19 einschrauben (Drehmoment: 8,0 Nm).
→
Schaltspindel an der Spindel des Antriebs festziehen. Dazu ist
an der Oberseite ein Schlitz angebracht (Drehmoment: 1,0 Nm).
→
Abstandshülse auf die Schaltspindel bis zum Führungselement
schieben.
Schaltnocken auf der Schaltspindel positionieren:
→
Untere Schaltnocke bis zur Abstandshülse schieben.
→
Obere Schaltnocke auf 3 mm Abstand zum Schaltspindelanfang
schieben.
Sicherstellen, dass der Abstand zwischen den beiden Schalt-
nocken maximal ist (siehe „Bild 11").
Schaltspindel
Schaltnocke
Abstandshülse
Nutring
Führungs-
element
O-Ring
Antriebsdeckel
Kunststoffteil der
Schaltspindel
Spindel (Antrieb)
